我们知道一个企业随着业务发展网络中的计算机越来越多，所有的主机在一个二层的以太网中会造成以下问题：

• 网络中的所有主机属于同一个广播域，容易造成广播报文泛滥，浪费网络带宽，造成链路拥塞；
• 广播域太大，同一广播域下的主机都可以互相通信，容易带来安全性问题。

VLAN技术可以隔离广播域，缩小广播域的范围，从而解决了上述问题。

正文

1：什么是VLAN？

VLAN（Virtual Local Area Network）即虚拟局域网，可以将一个物理局域网在逻辑上划分成多个广播域，也就是多个VLAN。

VLAN作用：

VLAN技术部署在数据链路层，用于隔离二层流量。

VLAN的通信原则:

• 同一个VLAN内的主机共享同一个广播域，它们之间可以直接进行二层通信；
• VLAN间的主机属于不同的广播域，不能直接实现二层互通。

VLAN优点：

既能够隔离广播域，又能够提升网络的安全性。

如上图所示：

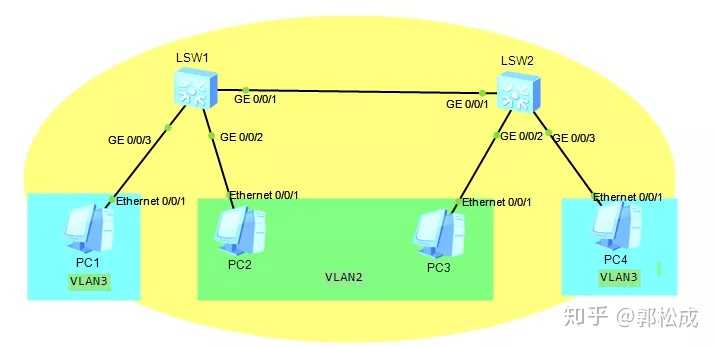

原本属于同一广播域的主机被划分到了两个VLAN中，即，VLAN2和VLAN3。由于PC1和PC4同属于VLAN3，因此二层可以互相通信；PC1和PC2属于不同的VLAN，不能够二层通信。

2：VLAN报文格式：

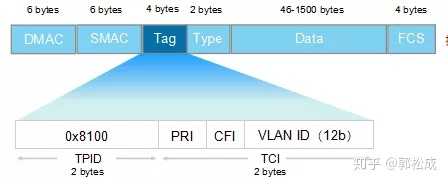

带有VLAN的数据帧比正常以太网数据帧多了Tag字段，VLAN Tag长4个字节，直接添加在以太网帧头中。

Tag字段组成：

1、TPID：Tag Protocol Identifier，2字节，固定取值，0x8100，是IEEE定义的新类型，表明这是一个携带802.1Q标签的帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。

2、TCI：Tag Control Information，2字节。帧的控制信息，详细说明如下：

• Priority：3比特，表示帧的优先级，取值范围为0～7，值越大优先级越高。当交换机阻塞时，优先发送优先级高的数据帧。
• CFI：Canonical Format Indicator，1比特。CFI表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。

• VLAN Identifier：VLAN ID，12比特,可配置的VLAN ID取值范围为0～4095，但是0和4095在协议中规定为保留的VLAN ID，不能给用户使用。

在Tag字段中，主要关注的就是VLAN Identifier， 这个字段表示该数据帧带的vlan id是多少。

3：PVID
PVID即Port VLAN ID，代表端口的缺省VLAN。

为什么需要PVID？

交换机从对端设备收到的帧有可能是Untagged的数据帧，但所有以太网帧在交换机中都是以Tagged的形式来被处理和转发的，因此交换机必须给端口收到的Untagged数据帧添加上Tag。

为了实现此目的，必须为交换机配置端口的缺省VLAN。

交换机收到Untagged数据帧的处理方式：

当该端口收到Untagged数据帧时，交换机将给它加上该缺省VLAN的VLAN Tag。

缺省情况下，交换机每个端口的PVID是1。

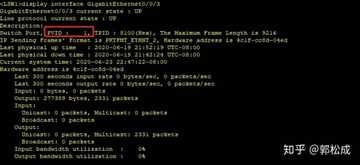

如下图所示：通过dis int g0/0/3可以查看交换机二层端口的PVID为1。

4：VLAN的划分
我们知道vlan可以隔离广播域，那么如何去划分vlan呢？下面介绍下5种vlan的划分方法，重点关注基于端口的VLAN划分方式。

• 基于端口划分：根据交换机的端口编号来划分VLAN。
  通过为交换机的每个端口配置不同的PVID，来将不同端口划分到VLAN中。初始情况下，交换机的端口处于VLAN1中。
  优点：此方法配置简单，但是当主机移动位置时，需要重新配置VLAN。
• 基于MAC地址划分：根据主机网卡的MAC地址划分VLAN。
  此划分方法需要网络管理员提前配置网络中的主机MAC地址和VLAN ID的映射关系。如果交换机收到不带标签的数据帧，会查找之前配置的MAC地址和VLAN映射表，根据数据帧中携带的MAC地址来添加相应的VLAN标签。
  优点：在使用此方法配置VLAN时，即使主机移动位置也不需要重新配置VLAN。
• 基于IP子网划分：交换机在收到不带标签的数据帧时，根据报文携带的IP地址给数据帧添加VLAN标签。
• 基于协议划分：根据数据帧的协议类型（或协议族类型）、封装格式来分配VLAN ID。
  网络管理员需要首先配置协议类型和VLAN ID之间的映射关系。
• 基于策略划分：使用几个条件的组合来分配VLAN标签。这些条件包括IP子网、端口和IP地址等。只有当所有条件都匹配时，交换机才为数据帧添加VLAN标签。另外，针对每一条策略都是需要手工配置的。

5：VLAN工作原理：
在介绍VLAN工作原理之前，我们先看下VLAN的2种链路类型和3种端口类型。

2种链路类型

VLAN链路分为两种类型：Access链路和Trunk链路。

• 接入链路（Access Link）：连接用户主机和交换机的链路称为接入链路。如本例所示，图中主机和交换机之间的链路都是接入链路。
• 干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。如本例所示，图中交换机之间的链路都是干道链路。干道链路上通过的帧一般为带Tag的VLAN帧。

3种端口类型

学习了vlan的概念，我们知道网络中的数据帧要么是没有加上VLAN标记的标准以太网帧（untagged frame），要么是带有VLAN标记的以太网帧（tagged frame）。

那么不同类型的接口是如何发送和接收带有vlan标记的以太网数据帧的呢？

Access接口：

Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，并且只能允许唯一的VLAN ID通过本端口。

Access端口收发数据帧的规则如下：

• 如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。
  如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。
• Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。

Trunk端口：

Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带Tag标记）通过。

Trunk端口收发数据帧的规则如下：

• 当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。
  接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文。否则丢弃该报文。
• 端口发送数据帧时，当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时，去掉Tag，发送该报文。
  当VLAN ID与端口的PVID不同，且是该端口允许通过的VLAN ID时，保持原有Tag，发送该报文。

Hybrid端口：

Access端口发往其他设备的报文，都是Untagged数据帧，而Trunk端口仅在一种特定情况下才能发出untagged数据帧，其它情况发出的都是Tagged数据帧。

Hybrid端口是交换机上既可以连接用户主机，又可以连接其他交换机的端口。

Hybrid端口既可以连接接入链路又可以连接干道链路。Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。华为设备默认的端口类型是Hybrid。

Hybrid端口收发数据帧的规则如下：

• 当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。
  当接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。
• Hybrid端口发送数据帧时，将检查该接口是否允许该VLAN数据帧通过。如果允许通过，则可以通过命令配置发送时是否携带Tag。

VLAN的工作原理：

下一章节我们一起介绍下VLAN的工作原理：

结合VLAN的链路类型和端口类型，根据PC2和PC3互相通信的过程介绍下VLAN的工作原理。

阶段一：PC2 ARP广播获取PC3的MAC地址

1、我们知道主机间是基于MAC地址进行二层通信的，PC2和PC3由于是首次通信，PC2不知道PC3的MAC地址，因此会在广播域中发送ARP广播报文，询问有谁知道PC3的MAC地址。

2、LSW1从接口g0/0/2 收到PC2发送的ARP广播报文，由于接口g0/0/2是access接口，端口属于vlan 2，首先会在MAC地址表项中记录下PC2 mac地址、所属VLAN2、g0/0/2三者的对应关系，然后会给数据帧打上vlan2的标签，并在vlan 2中泛洪该广播报文。

3、LSW1将带有vlan2标签的广播报文发送给LSW2。

4、LSW2从接口g0/0/1 收到PC2发送的ARP广播报文，首先在MAC地址表项中记录下PC2 mac地址、VLAN2、g0/0/1三者的对应关系，并在vlan 2中泛洪该广播报文。

5、LSW2在发送广播报文给PC3时会剥除vlan2的标签。

6、PC3收到从LSW2发送的ARP广播报文，会进行ARP单播回应。

回应的报文转发流程和上述类型，不做讲解。

阶段二：数据转发过程

1、PC2发送源MAC是PC2,目的MAC是PC3的以太网数据帧。

2、LSW1从接口g0/0/2 收到PC2发送的数据帧，由于接口g0/0/2是access接口，端口属于vlan 2,首先会给数据帧打上vlan2的标签,然后在对应vlan中根据目的mac查找mac地址表,可以找到PC3 MAC地址对应的接口是g0/0/1。

3、LSW1的g0/0/1端口类型是trunk，放通了vlan 2 和3，因此LSW1将带有vlan2标签的数据帧从g0/0/1发送给LSW2。

4、LSW1从接口g0/0/1 收到PC2发送的数据帧，由于g0/0/1端口类型是trunk，放通了vlan 2 和3，因此接收该数据帧，在对应vlan中根据目的mac查找mac地址表,可以找到PC3 MAC地址对应的接口是g0/0/2。

5、LSW2的g0/0/1端口类型是access接口，端口属于vlan 2，因此LSW2剥除vlan2标签将数据帧从g0/0/2发送给PC3。

6、PC3收到数据帧查看目的mac是发送给自己的接收下该数据帧。

6： VLAN配置：

创建VLAN：

VLAN ID的取值范围是1到4094。在交换机上划分VLAN时，需要首先创建VLAN。在交换机上执行vlan <vlan-id>命令，创建VLAN。

例如：执行vlan 10命令后，就创建了VLAN 10，并进入了VLAN 10视图。

如需创建多个VLAN：

• 可以在交换机上执行vlan batch { vlan-id1 [ to vlan-id2 ] }命令，以创建多个连续的VLAN。
• 也可以执行vlan batch { vlan-id1 vlan-id2 }命令，创建多个不连续的VLAN，VLAN号之间需要有空格。

VLAN端口类型的配置：

华为系列交换机上，默认的端口类型是hybrid。

配置端口类型的命令是port link-type <type>，type可以配置为Access，Trunk或Hybrid。

配置Access

1、使用port link-type access命令修改端口的类型为Access；

2、添加端口到VLAN：可以使用两种方法把端口加入到VLAN。

• 第一种方法是进入到VLAN视图，执行port <interface>命令，把端口加入VLAN。
• 第二种方法是进入到接口视图，执行port default <vlan-id>命令，把端口加入VLAN。vlan-id是指端口要加入的VLAN。

配置Trunk

1、使用port link-type trunk命令修改端口的类型为Trunk；

2、配置Trunk端口允许哪些VLAN的数据帧通过。执行port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }命令，可以配置端口允许的VLAN，all表示允许所有VLAN的数据帧通过。

3、执行port trunk pvid vlan vlan-id命令，可以修改Trunk端口的PVID。

修改Trunk端口的PVID之后，需要注意：

• 缺省VLAN不一定是端口允许通过的VLAN。只有使用命令port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }允许缺省VLAN数据通过，才能转发缺省VLAN的数据帧。
• 交换机的所有端口默认允许VLAN1的数据通过。

配置Hybrid

1、port link-type hybrid命令的作用是将端口的类型配置为Hybrid。默认情况下，交换机的端口类型是Hybrid。因此，只有在把Access口或Trunk口配置成Hybrid时，才需要执行此命令。

2、port hybrid tagged vlan{ { vlan-id1 [ to vlan-id2 ] } | all }命令用来配置允许哪些VLAN的数据帧以Tagged方式通过该端口。

3、port hybrid untagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }命令用来配置允许哪些VLAN的数据帧以Untagged方式通过该端口。

配置检查

执行display vlan命令，可以确认端口是否已经加入到VLAN中。

7：实战——vlan配置实例

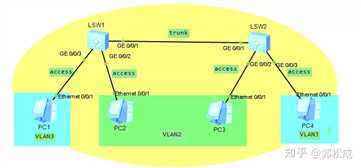

如图所示：PC1和PC4属于vlan3，PC2和PC3属于vlan2。通过配置实现PC1和PC4能够互通，PC1和PC2相互隔离；

配置如下：

[LSW1]
#
sysname LSW1
#
vlan batch 2 to 3
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 3
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 3

[LSW2]
#
sysname LSW2
#
vlan batch 2 to 3
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 3
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 3
#

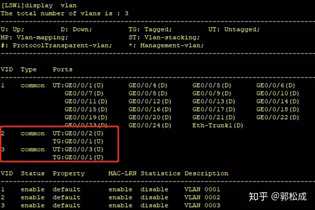

在LSW1上查看：

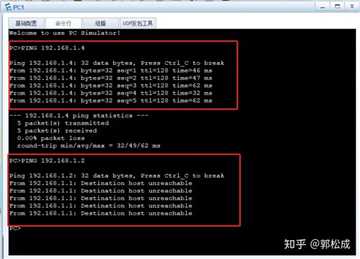

在PC1上ping测试PC4和PC2，可以发现相同vlan之间可以通信，不同vlan间不可以通信。

分别在LSW1的G0/0/3和G0/0/1抓取报文：

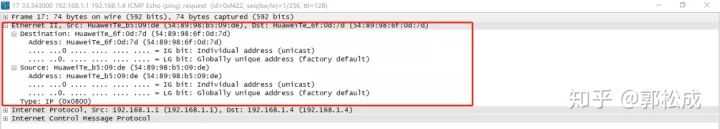

在G0/0/3抓取的报文是不带标签的

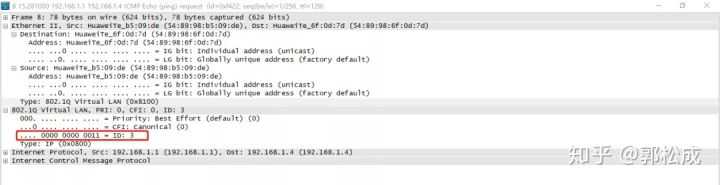

G0/0/1抓取报文是带标签的:

根据type取值0x8100，表明这是一个携带802.1Q标签的帧。可以得到以下信息:

• Priority为0，优先级最低。
• CFI的值为0表明是以太网
• VLAN ID值为3，表示这是一个带有vlan3标签的数据帧。
