说明

当前很多用户也在使用STM32CubeMX开发单片机程序,

这节说明一下在STM32CubeMX的基础上移植进去远程升级程序.

注:所有STM32F0XXX系列的单片机请参考这节移植使用!

前要

在移植到别的单片机之前,用户需要对自己的单片机有如下的了解:

1.会使用Flash存储数据,是非常的了解Flash的使用!

2.知道怎么跳转程序运行!(这个都是固定的几句程序,找找资料)

3.会使用定时器.

以上缺一不可!

注:(基础知识不再重复,请用户从第一节开始看!)

因为是使用的DTU,请用户自行配置DTU连接自己的WEB服务器

可以配置成TCP模式,可以配置成我的服务器,先测试下

IP地址:  mnif.cn    端口号: 80

配置完成以后发送个指令

GET /1.txt HTTP/1.1\r\nHost: mnif.cn\r\n\r\n

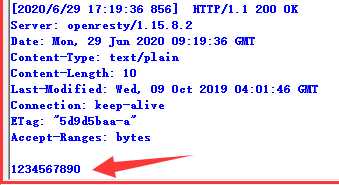

然后会看到返回

技术分享图片







开始移植(BootLoader程序制作)

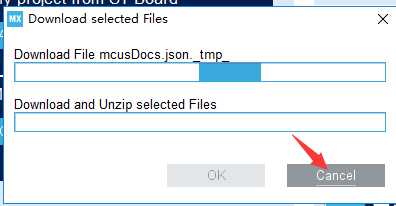

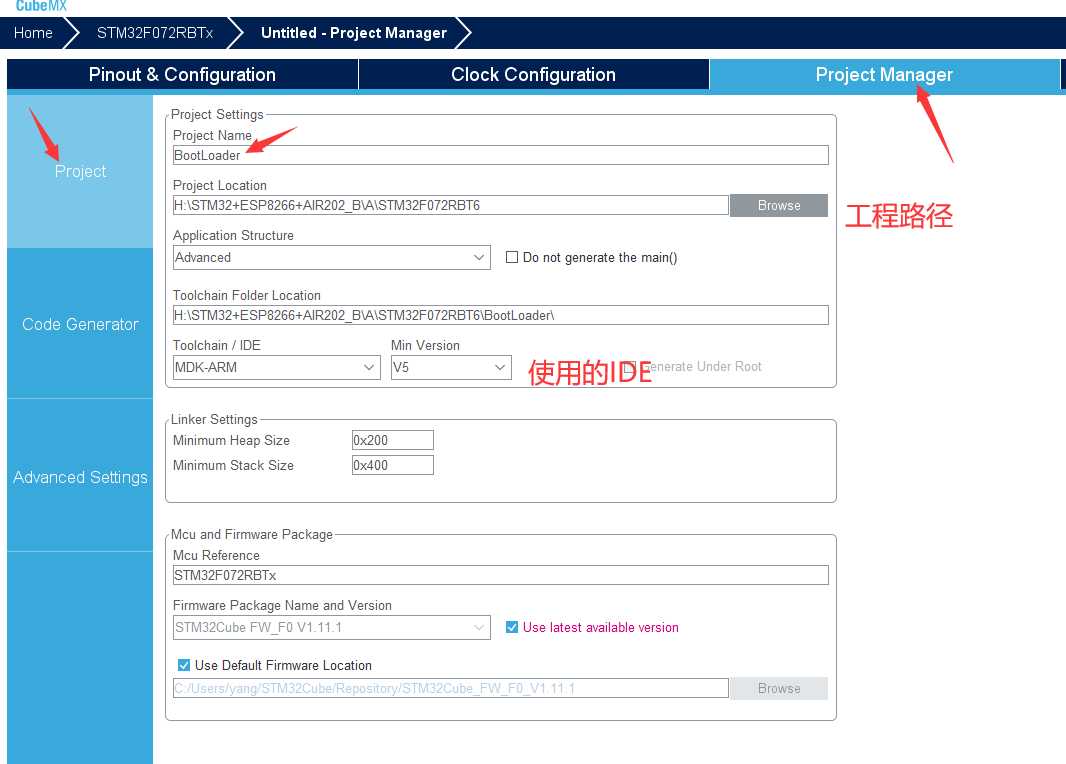

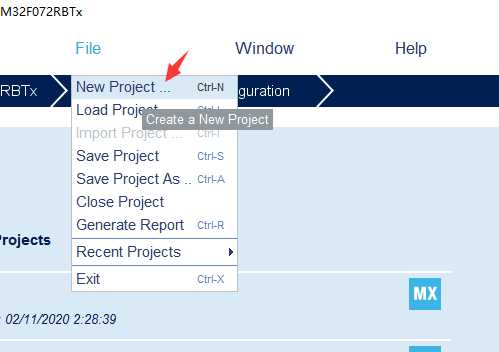

1.新建CubeMX 工程

技术分享图片







技术分享图片







技术分享图片

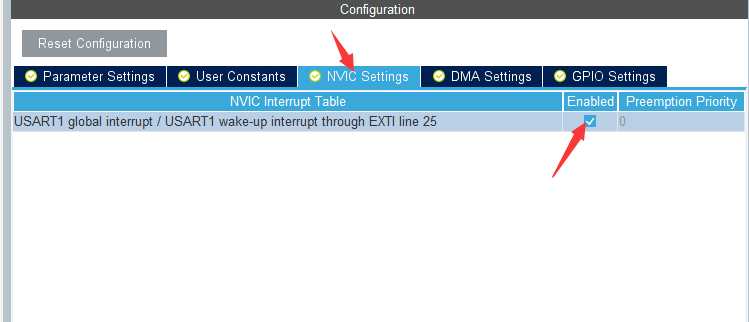

2.配置两个串口,我串口1就负责打印日志,串口2负责和网络模组通信

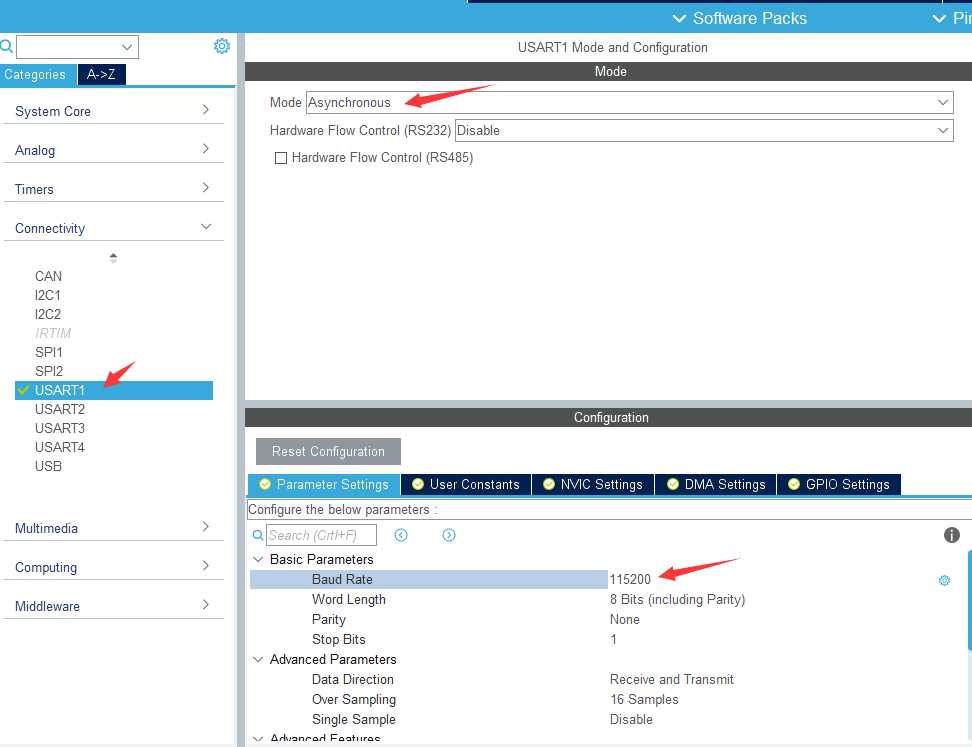

串口1,我设置的115200

技术分享图片







技术分享图片

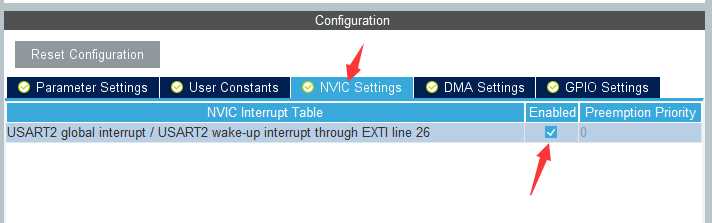

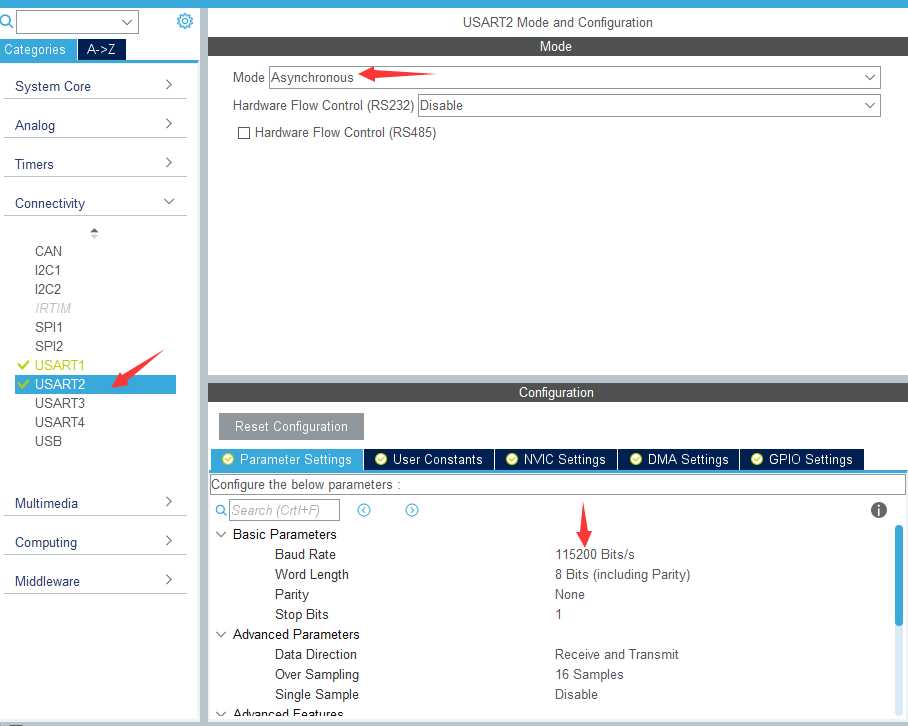

串口2,波特率根据自己的选择,我的模组是115200

技术分享图片







技术分享图片









3.配置工程

技术分享图片

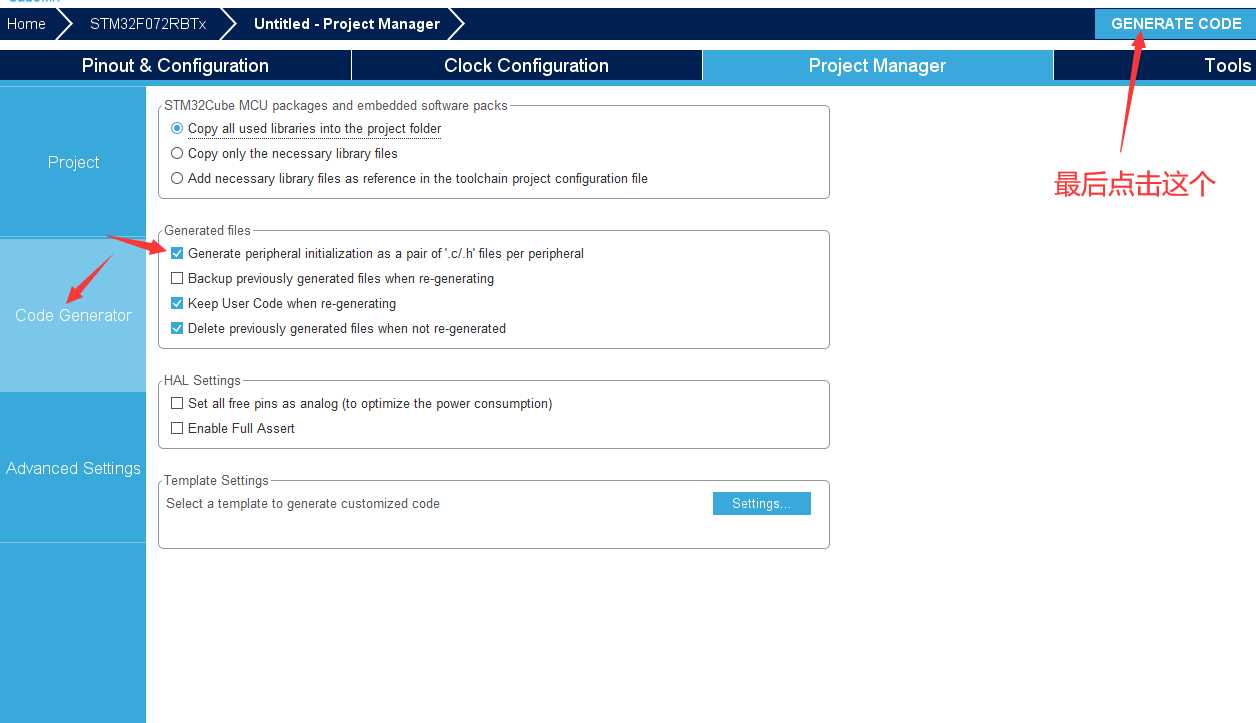

4.让每个功能都生成单独的文件,最后点击生成工程

技术分享图片

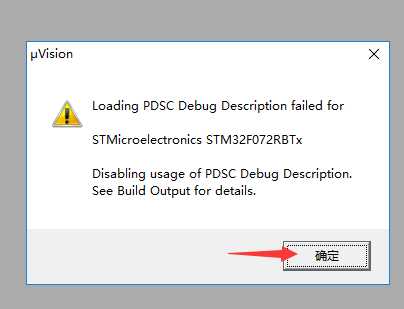

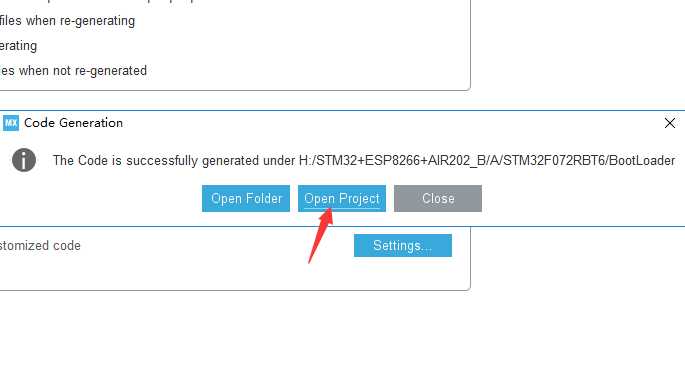

5.打开工程,或者自己去工程目录打开

技术分享图片







技术分享图片

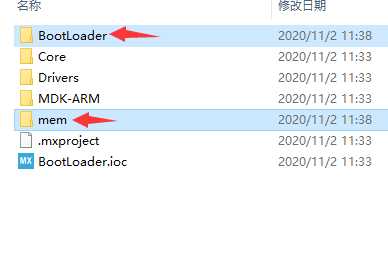

6.把移植文件放到自己的工程

技术分享图片





技术分享图片

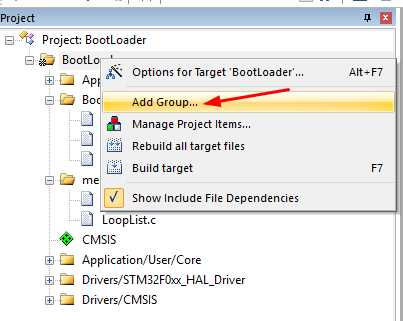

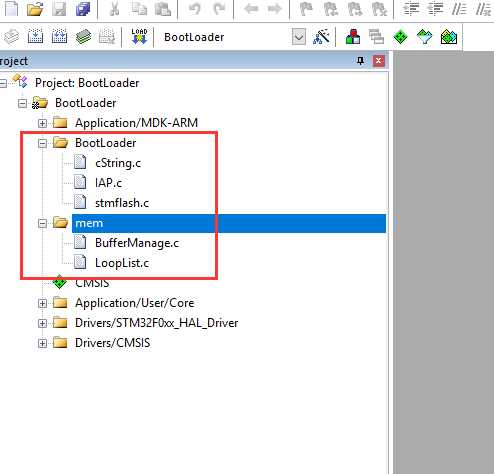

7.工程添加两个Group

注意:在工程名上右键选择 Add group 这种方式添加!另一种方式会卡住.一个bug

技术分享图片









技术分享图片

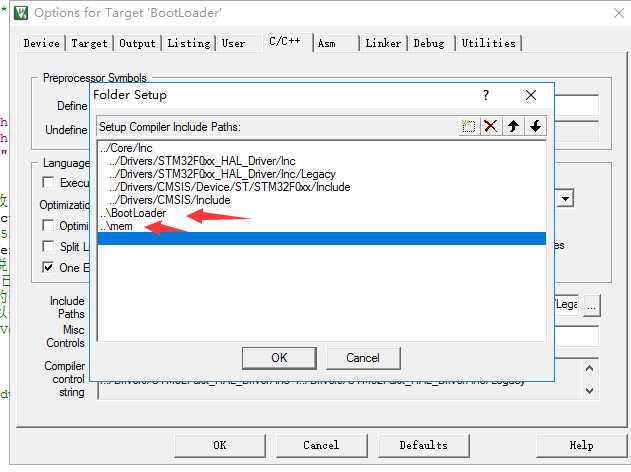

8.添加头文件

技术分享图片

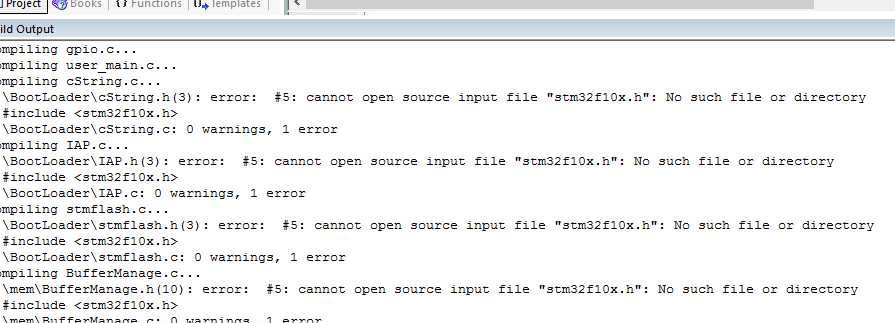

9.编译下工程

技术分享图片

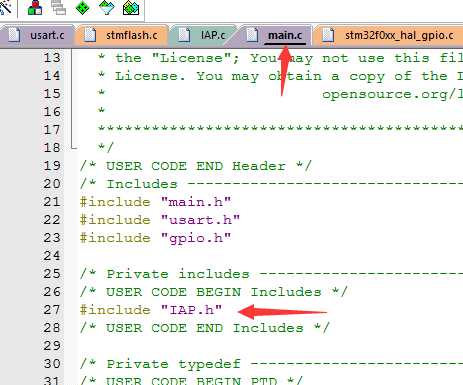

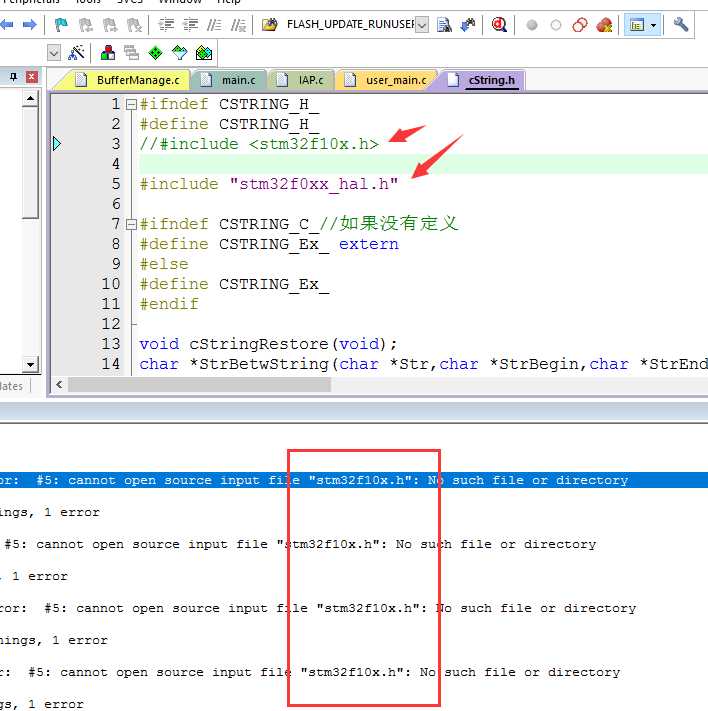

10.修改为自己单片机的头文件包含

技术分享图片

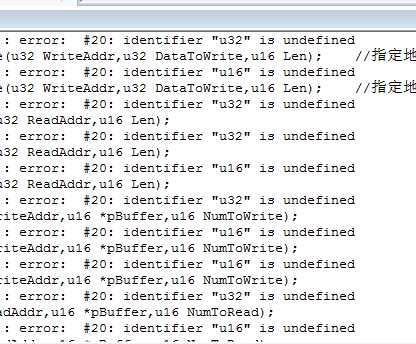

11.然后再编译一下,如果出现以下数据类型没有定义

技术分享图片

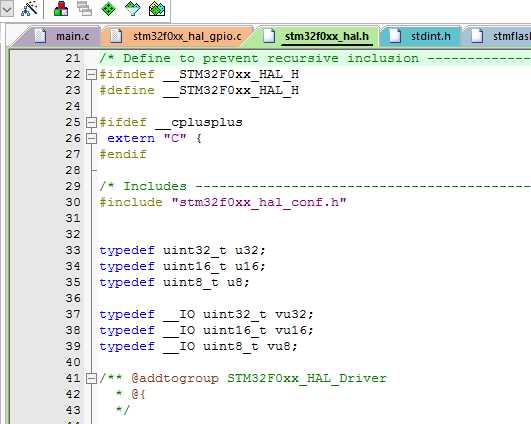

12.最简单的方式是在自己的 stm32fxxxx.h的头文件里面加入

typedef uint32_t u32;
typedef uint16_t u16;
typedef uint8_t u8;

typedef __IO uint32_t vu32;
typedef __IO uint16_t vu16;
typedef __IO uint8_t vu8;



技术分享图片

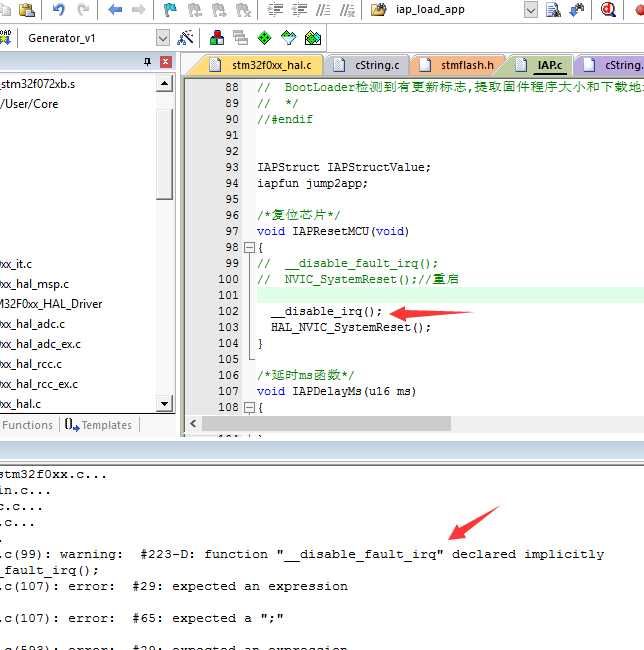

13.编译一下(替换自己的复位重启程序)

技术分享图片

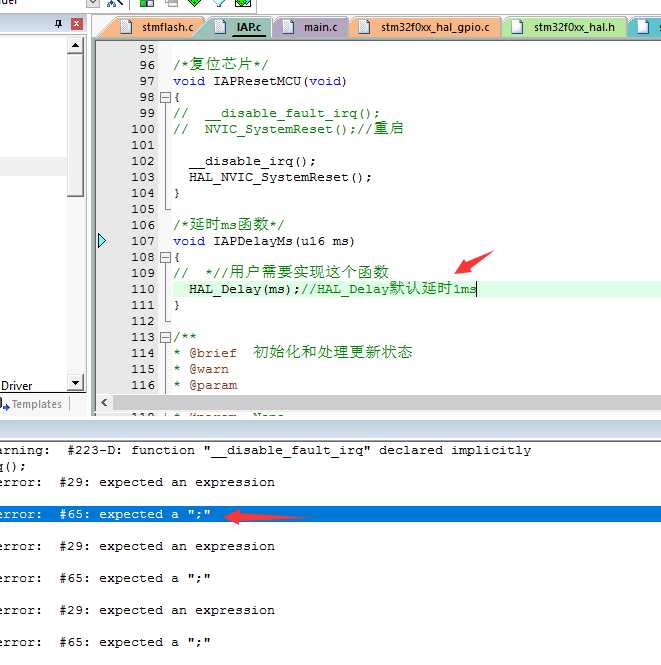

14.把自己的延时1ms函数放到此处

技术分享图片

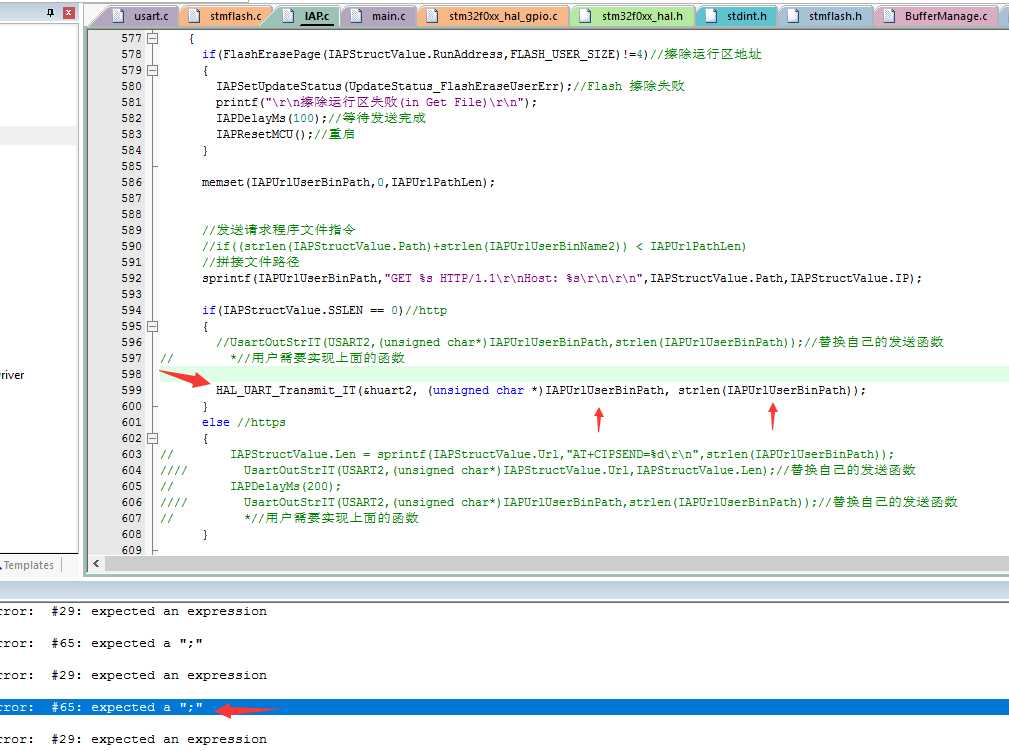

15.替换自己的请求文件发送函数(发送GET协议),

注:假设DTU配置好了透传模式.(我使用的串口2,根据自己的修改)

只要往串口发送数据,数据就直接发送给了服务器.

如果自己的程序文件是https访问的,请自行编写https方式发送数据的方式.

技术分享图片

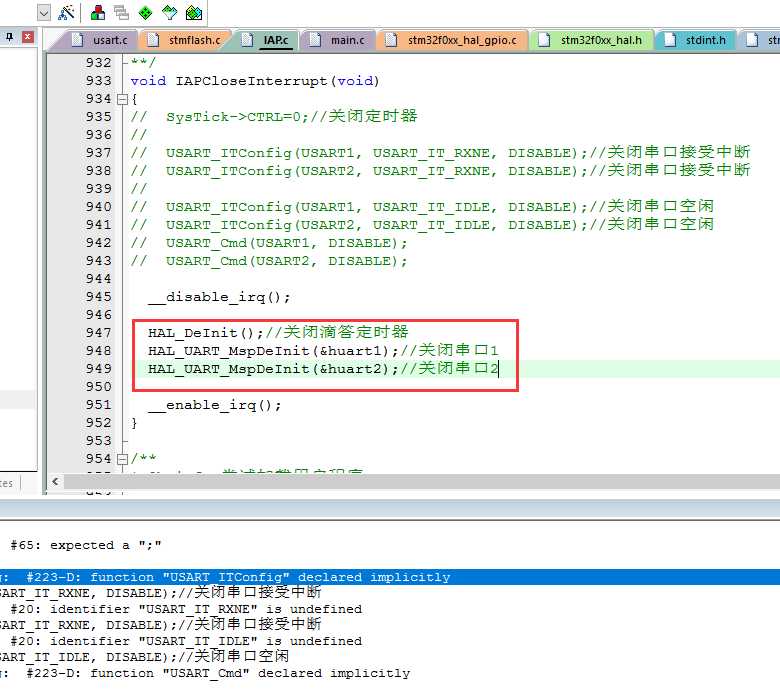

16.关闭自己在BootLoader程序里面使用的所有中断

技术分享图片

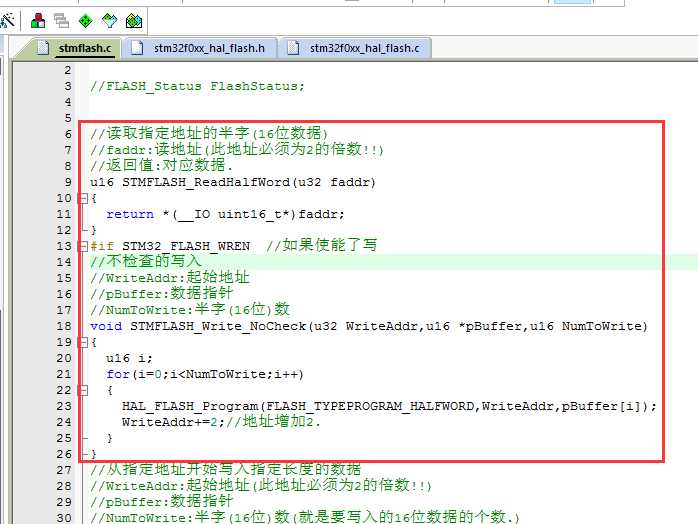

17.修改stmflash.c文件里面的实现程序(根据自己的单片机修改)

读写半字

技术分享图片

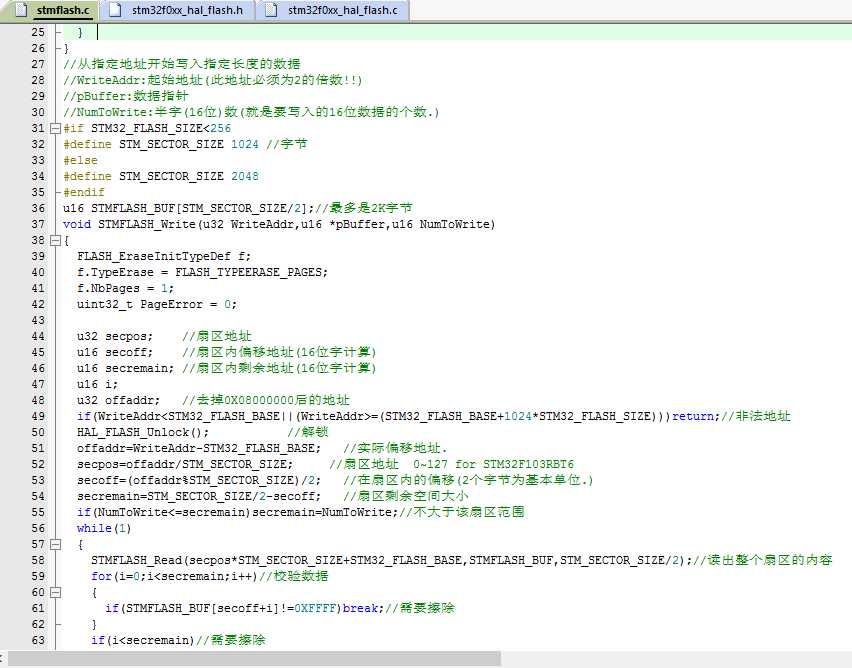

指定地址写入指定长度的半字数据

技术分享图片

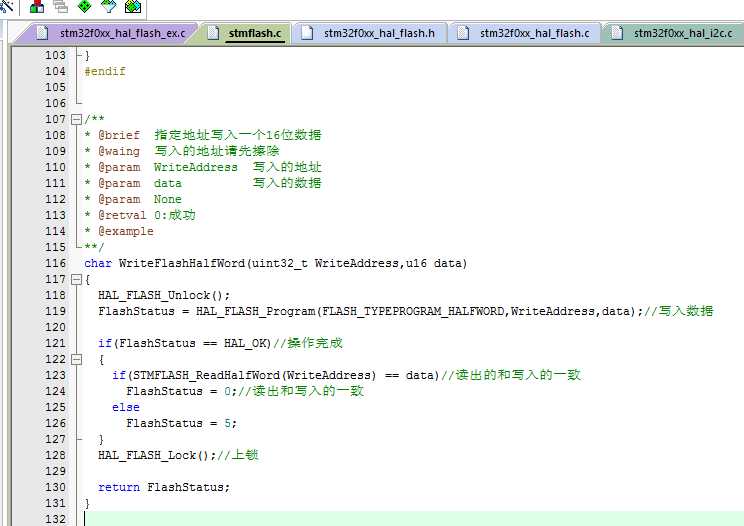

写一个半字,并加入判断写入的是否正确

技术分享图片

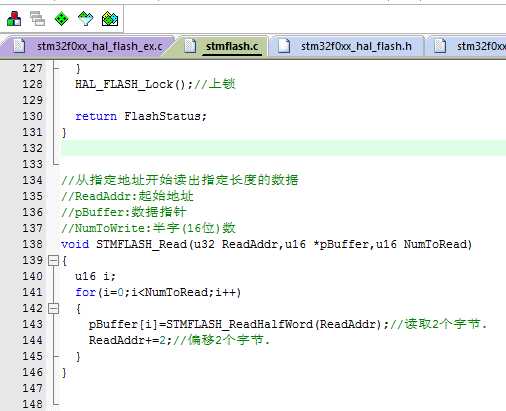

指定地址读取指定长度的半字数据

技术分享图片

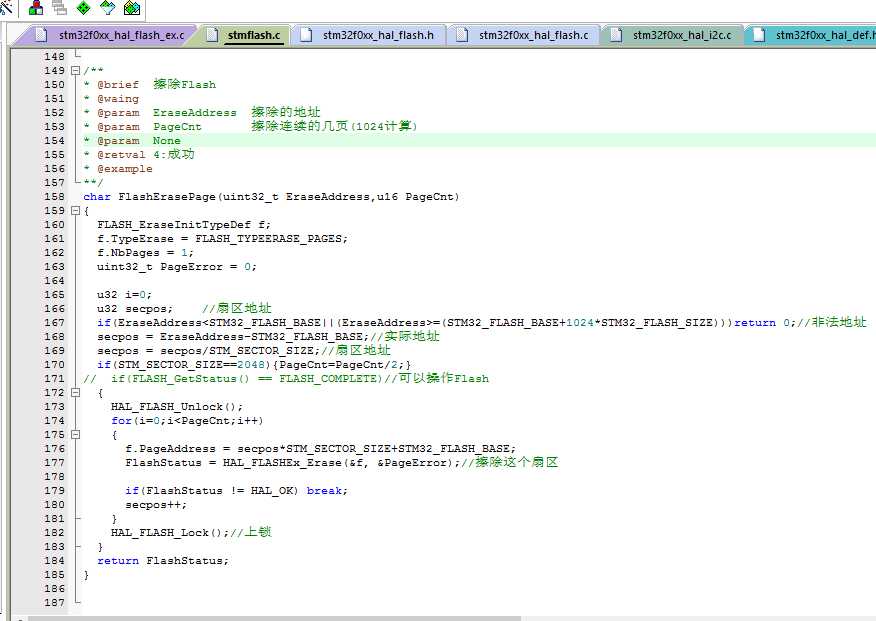

擦除页

注意:假设需要擦除20KB,BootLoader会传进来20.

BootLoader里面只是传进来需要擦除的KB数.



如果自己的单片机是以1024字节一页,那么此函数直接控制擦除20页即可.

如果自己的单片机是以2048作为一页,那么此函数就应该擦除10页!

所以源码里面有一句 if(STM_SECTOR_SIZE==2048){PageCnt=PageCnt/2;}

技术分享图片

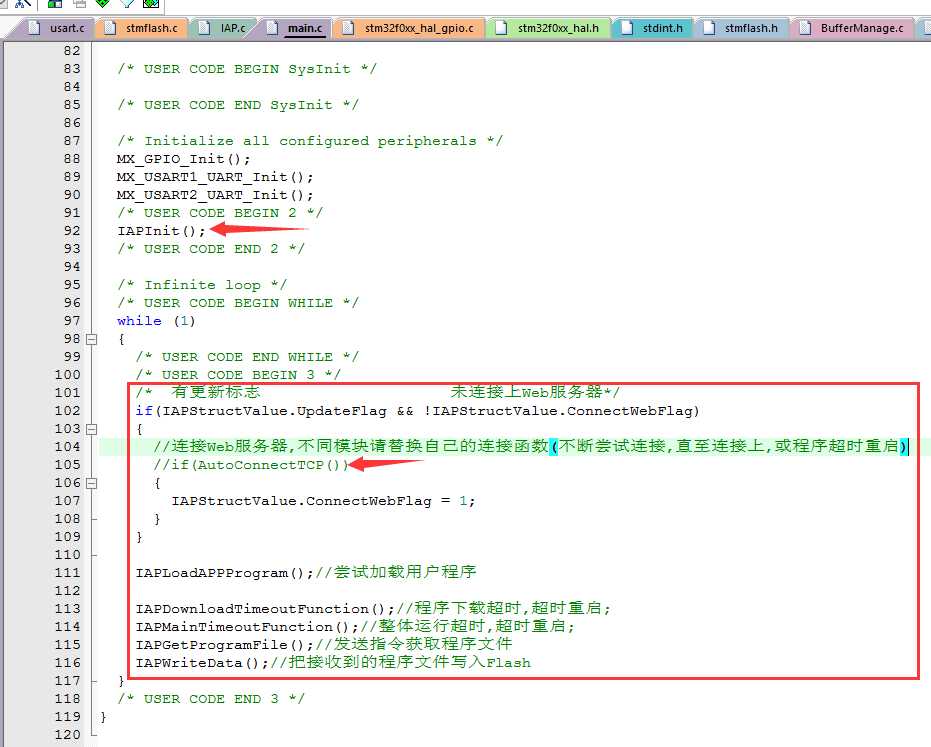

18.在主程序里面写上以下程序

技术分享图片









注:如果使用的是DTU,DTU已经连接了服务器,所以屏蔽掉需要自己实现连接的部分 AutoConnectTCP()

技术分享图片

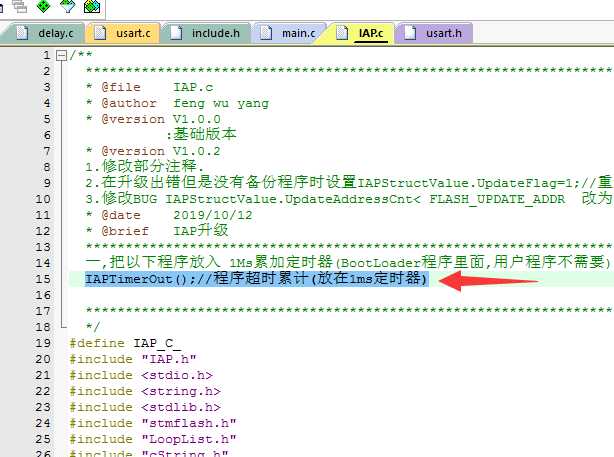

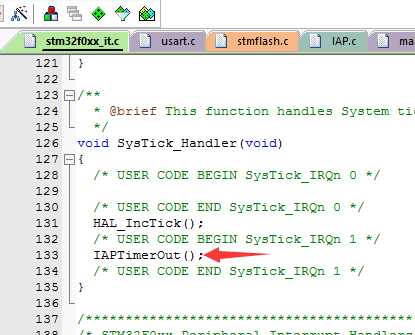

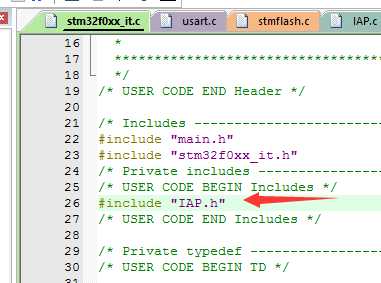

19.把 IAPTimerOut(); 函数放到1ms定时器中断函数里面

我放到了滴答定时器里面

技术分享图片







技术分享图片







技术分享图片

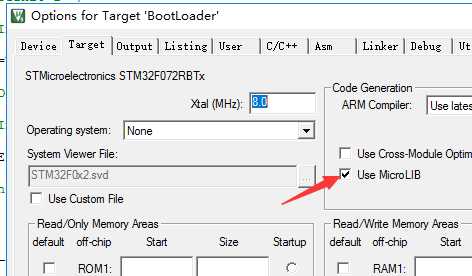

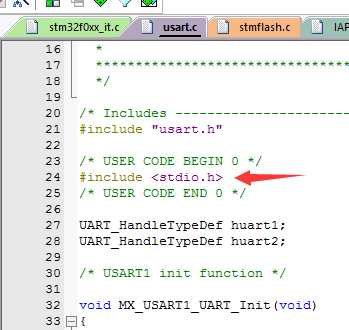

20.重定向printf打印(可以没有,最好有!)

注:假设使用的串口1作为日志打印,根据自己的修改

技术分享图片







技术分享图片

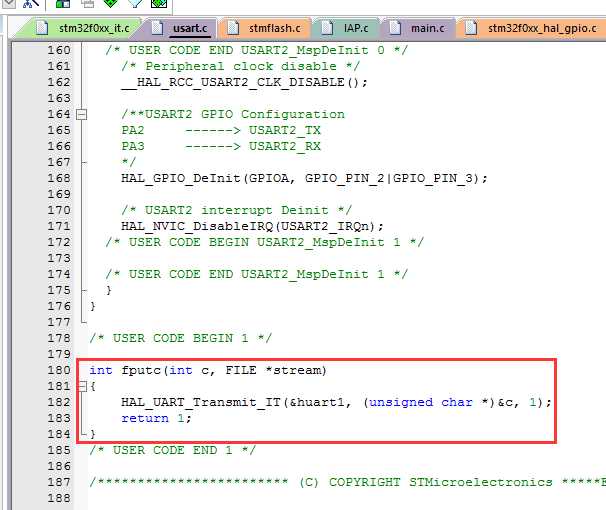

注:最好使用中断发送

技术分享图片









21.如果自己的串口使用的阻塞方式发送的printf数据,需要屏蔽下面的部分

技术分享图片









22,把 IAPPutDataToLoopList(char Res); 和 IAPHttpHead(char Res);

函数放到和模块通信的串口中断接收里面



稍后....大口大口的吃饭中..
