1仿真

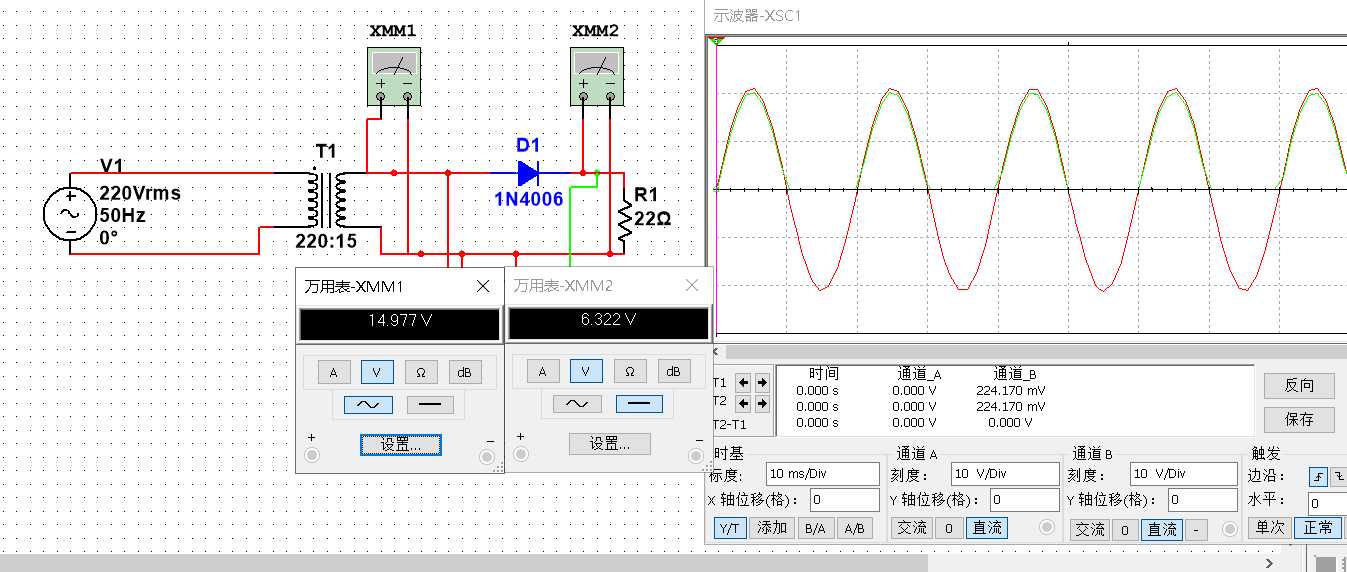

1.半波整流电路，

 如果波形太快，

解决方案：

仿真开始附近的Interactive→Interactive Simulation

勾选TMAX，设置后面的数值，默认1e-005，科学表示法，1e-006还要慢10倍，以此类推。

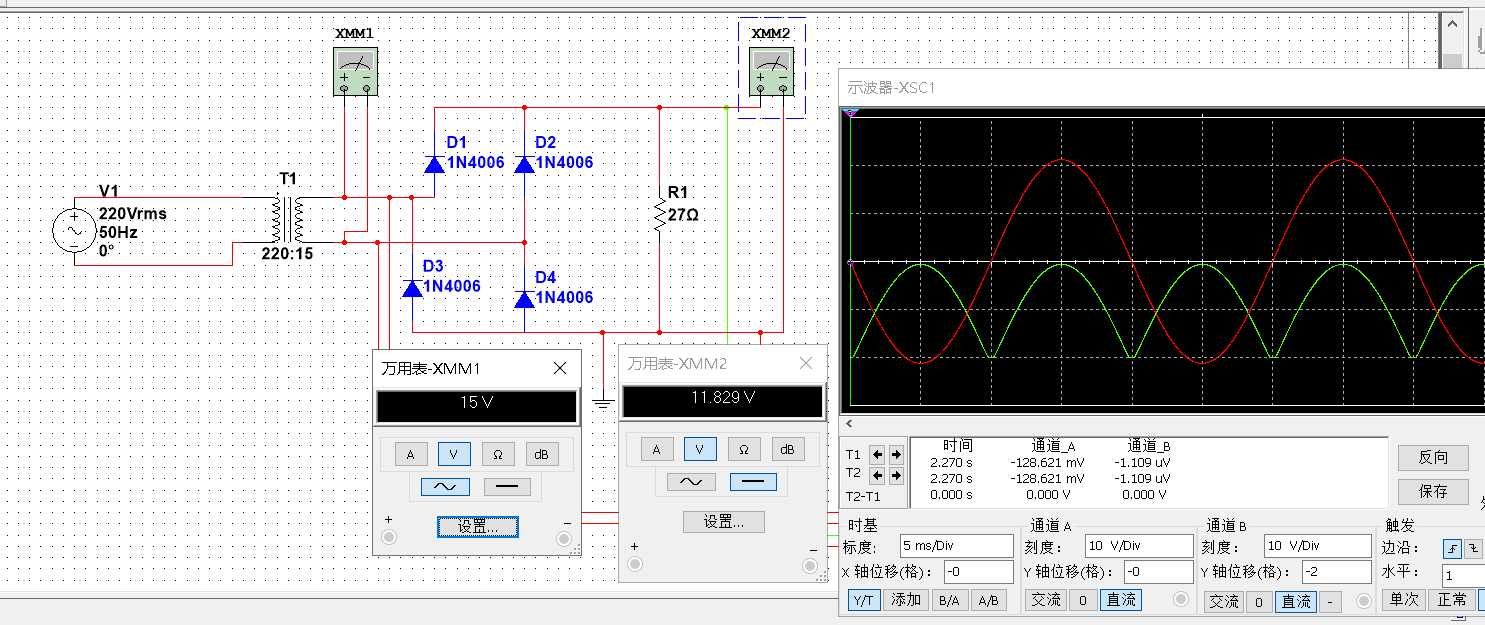

桥式整流电路：

 滤波分析：

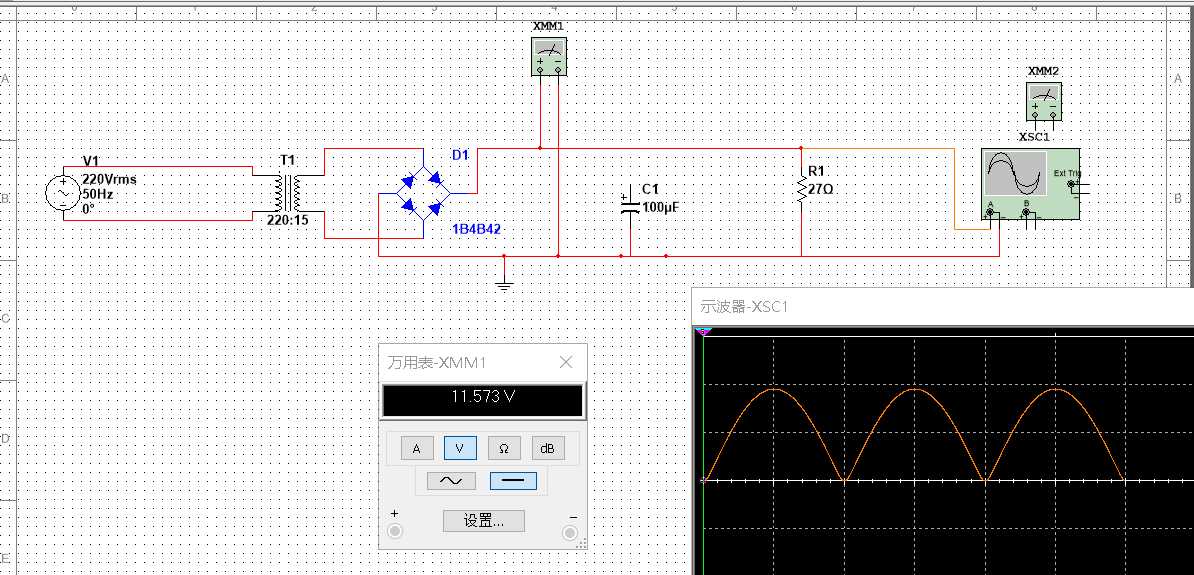

1，不加滤波时

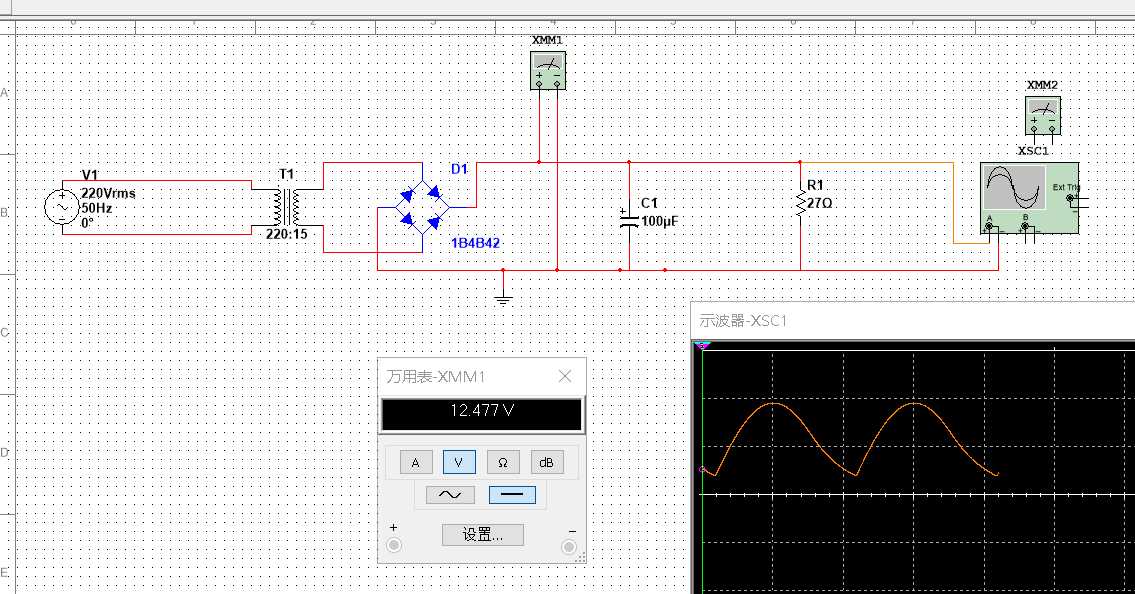

 2，加100微伏

 3.加1000微伏

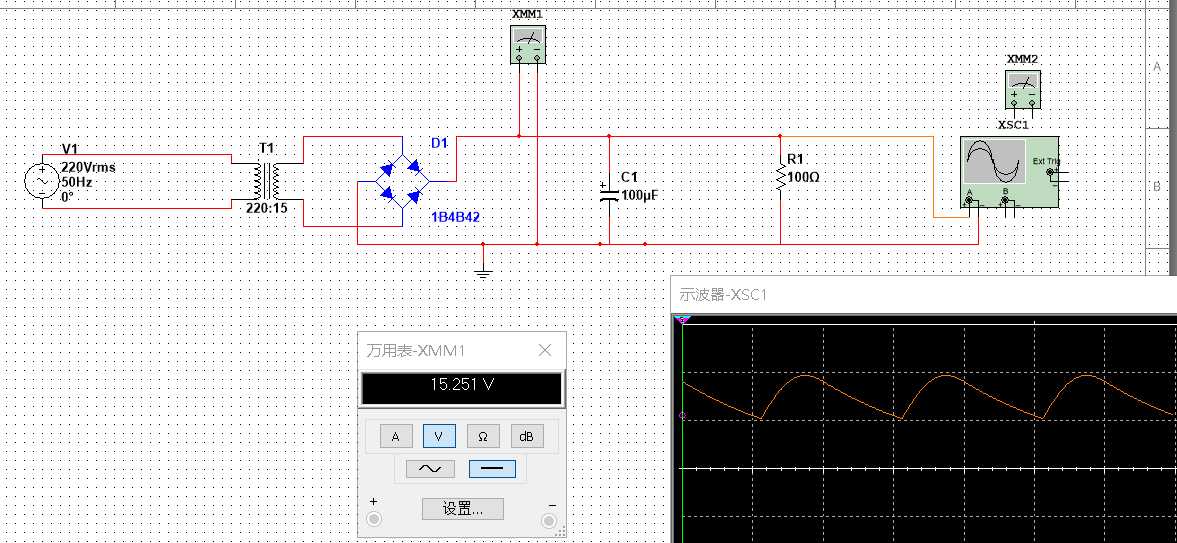

4,100微伏下100欧负载

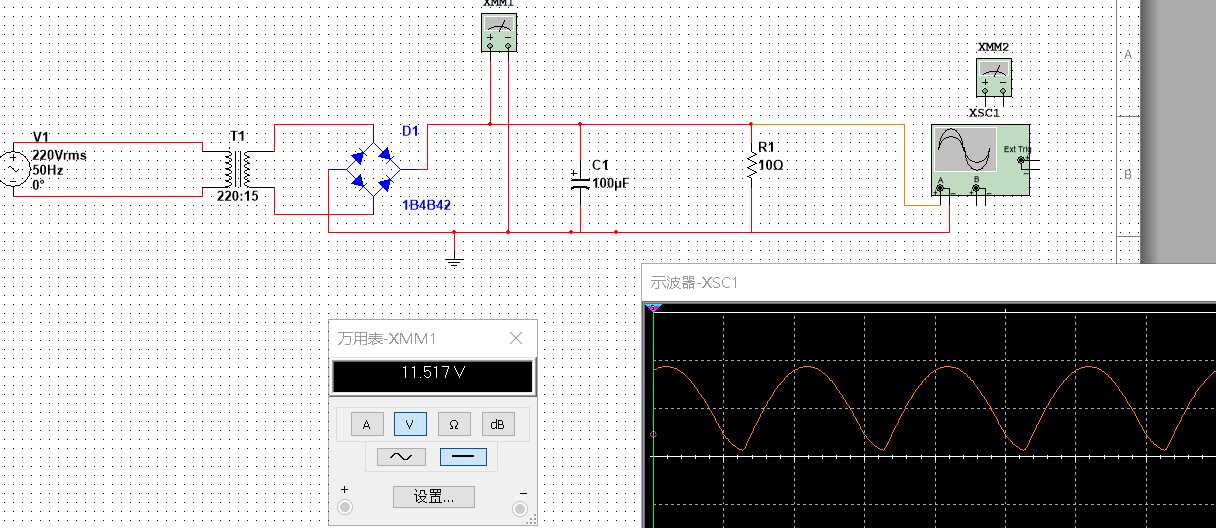

5，100微伏，10欧负载

 滤波电容和负载电阻相关，增加滤波电容后，输出直流成分增加，波形变得更加平滑。

如何选择滤波电容：滤波电容X负载电阻=二到五倍二分之T  （T是输入电源的周期）

******************************************************************

ctrl+R 旋转元器件。

1仿真
