为PCM1792设计I^2C接口

文档标识符：PCM1792_T-D-P12

作者：DLHC

最后修改日期：2020.10.4

本文链接：https://www.cnblogs.com/DLHC-TECH/p/PCM1792_T-D-P12.html

前言

     有没有这样一种可能：你是一个音响发烧友，恰巧有一块PCM1792解码板，就像图0.0所示，遗憾的是这块板子还缺少了I^2S信号板和I^2C控制板。但是，你幸运地发现这块板子上预留了I^2S和I^2C的接口，于是就想设计相应的硬件电路来驱动这块解码板，这是本文所讨论的问题。(注意：本文成功地实现了52单片机通过I^2C接口读写PCM1792内部寄存器，但是PCM1792解码板仍然无法工作)

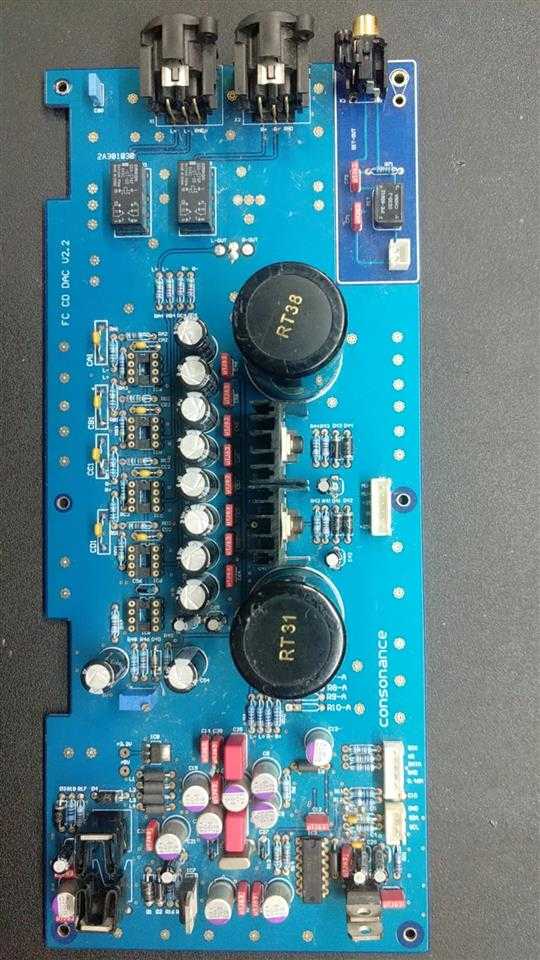

 图0.0-PCM1792解码板

项目地址

     github:https://github.com/HaochuanDeng/PCM1792_I-2C

硬件设计

     音频数据输入部分：使用一个现成的PCM2706输出I^2S音频数据给PCM1792，要达到这个目的需要将PCM2706的9号引脚接地，并且从芯片上引出四根信号线，分别为:BCK、LRCK、DATA、GND。

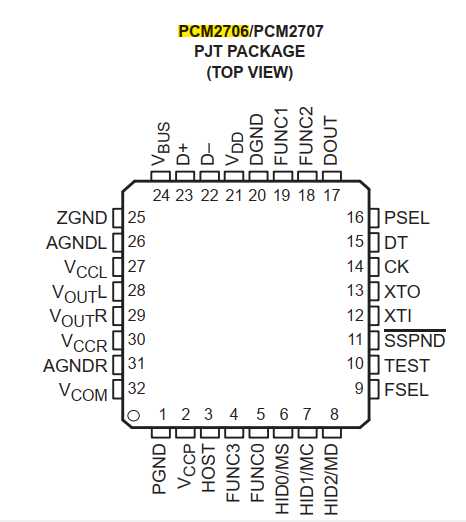

图1.0-PCM2706引脚定义

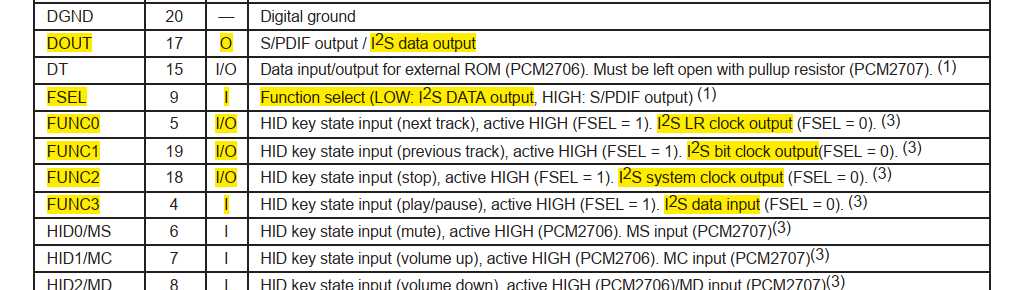

图1.1-PCM2706引脚说明

     I^2C控制板：使用52单片机通过I^2C接口配置PCM1792内部寄存器，52单片机通过串口接收命令，然后通过I^2C接口读写PCM1792内部寄存器，以达到配置PCM1792芯片的目的。

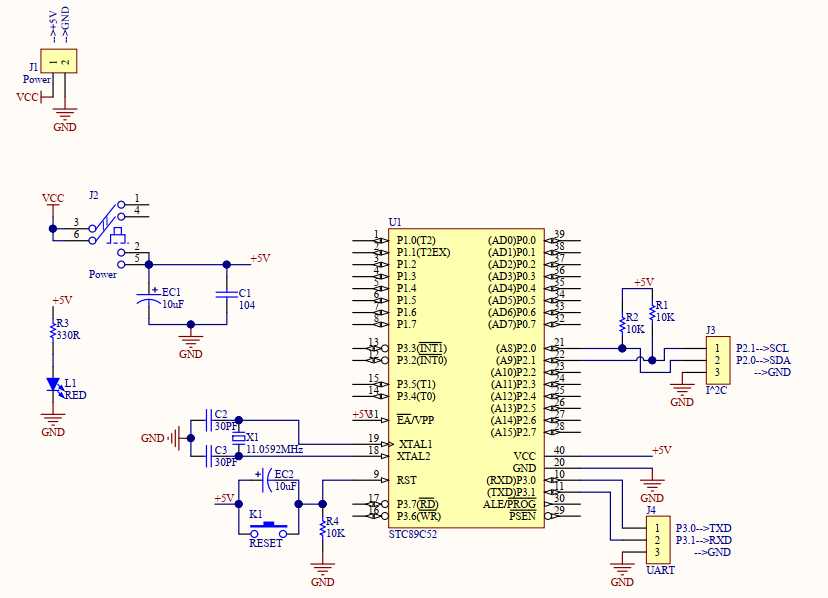

图1.2- I^2C控制板原理图

软件设计

     程序文件和原理图详见github。主要实现了I^2C总线读写PCM1792内部寄存器和串口用户界面，操作起来十分简单。

测试结果

     1.成功实现了读写PCM1792。

     2.但解码板仍然不工作。

声明

     此教程未经DLHC允许，禁止转载。DLHC保留所有权利。
