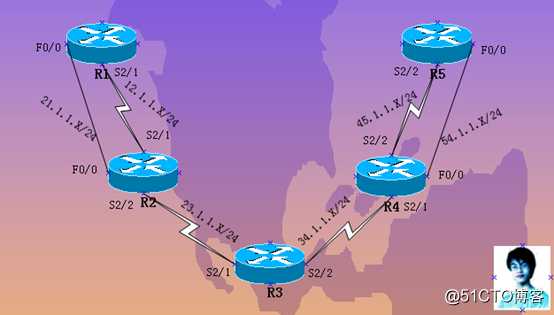

CCNP(BSCI)实验：多协议综合实验

?
第三步：R3上的配置
R3(config)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config-if)#int s2/2
R3(config-if)#ip add 23.1.1.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int s2/1
R3(config-if)#ip add 34.1.1.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#
第四步：R4上的配置
R4(config)#int lo0
R4(config-if)#ip add 4.4.4.4 255.255.255.0
R4(config-if)#int s2/1
R4(config-if)#ip add 34.1.1.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int s2/2
R4(config-if)#ip add 45.1.1.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int f0/0
R4(config-if)#ip add 54.1.1.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#
第五步：R5上的配置
R5(config)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.0
R5(config-if)#int lo1
R5(config-if)#ip add 5.5.6.5 255.255.255.0
R5(config)#int lo2
R5(config-if)#ip add 5.5.7.5 255.255.255.0
R5(config-if)#int lo3
R5(config-if)#ip add 5.5.8.5 255.255.255.0
R5(config-if)#int lo4
R5(config-if)#ip add 5.5.9.5 255.255.255.0
R5(config-if)#int s2/2
R5(config-if)#ip add 45.1.1.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int f0/0
R5(config-if)#ip add 54.1.1.5 255.255.255.0
R5(config-if)#no sh

?
实验过程：
第一步：在R1和R2之点配置浮动静态路由（要求当R1上一条路down后，另一条启动）
R1(config)#ip route 2.2.2.0 255.255.255.0 12.1.1.2
R1(config)#ip route 2.2.2.0 255.255.255.0 21.1.1.2 2

R1#sh ip rou
…………………………

1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback0
2.0.0.0/24 is subnetted, 1 subnets
S 2.2.2.0 [1/0] via 12.1.1.2 //看到这里为12.1.1.2即s2/1接口
21.0.0.0/24 is subnetted, 1 subnets
C 21.1.1.0 is directly connected, FastEthernet0/0
12.0.0.0/24 is subnetted, 1 subnets
C 12.1.1.0 is directly connected, Serial2/1

//当接口s2/1down后
R1(config)#int s2/1
R1(config-if)#sh
R1#sh ip rou
……………………
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback0
2.0.0.0/24 is subnetted, 1 subnets
S 2.2.2.0 [2/0] via 21.1.1.2 //看到这里为21.1.1.2即f0/0接口
21.0.0.0/24 is subnetted, 1 subnets
C 21.1.1.0 is directly connected, FastEthernet0/0

R2(config)#ip route 1.1.1.0 255.255.255.0 s2/1
//这是为了R2上能到R1上的回环接口1.1.1.1
第二步：R2、R3之间要求跑RIPv2并且有MD5认证
R2上的配置
R2(config)#router rip
R2(config-router)#ver 2
R2(config-router)#net 2.2.2.2
R2(config-router)#net 23.1.1.2
R2(config-router)#end
在R2上配置认证
R2(config)#key chain R2
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string cisco
R2(config)#int s2/2
R2(config-if)#ip rip authentication m m
R2(config-if)#ip rip authentication k R2
R2(config-if)#exit
R2(config)#
R2(config)#
R3上的配置
R3(config)#router rip
R3(config-router)#ver 2
R3(config-router)#net 3.3.3.3
R3(config-router)#net 23.1.1.3
R3(config-router)#end
在R3上配置认证
R3(config)#key chain R2
R3(config-keychain)#key 1
R3(config-keychain-key)#key-string cisco
R3(config)#int s2/1
R3(config-if)#ip rip authentication mode md5
R3(config-if)#ip rip authentication key-chain R2
R3(config-if)#exi
R3(config)#

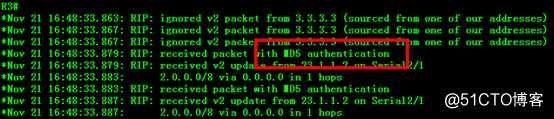

//从上面我们可以看到通过了MD5的认证
第三步：在R3、R4上运行ospf
在R3上运行ospf
R3(config)#router ospf 11
R3(config-router)#net 3.3.3.3 255.255.255.0 area 0
R3(config-router)#net 34.1.1.3 255.255.255.0 area 0
R3(config-router)#end
在R4上运行ospf
R4(config)#router ospf 11
R4(config-router)#net 4.4.4.4 255.255.255.0 area 0
R4(config-router)#net 34.1.1.4 255.255.255.0 a 0
R4(config-router)#end

第四步：在R4、R5上运行EIGRP（要求等价负载均衡）
在R4上运行eigrp
R4(config)#router ei
R4(config)#router eigrp 11
R4(config-router)#net 4.4.4.0
R4(config-router)#net 45.1.1.0
R4(config-router)#net 54.1.1.0
R4(config-router)#no au
R4(config-router)#end
在R5上运行eigrp
R5(config)#router eigrp 11
R5(config-router)#net 45.1.1.0
R5(config-router)#net 54.1.1.0
R5(config-router)#no au
R5(config-router)#net 5.5.0.0
R5(config-router)#exit
R5(config)#exit
等价负载均衡
R5(config)#access-list 10 permit 4.4.4.0
R5(config)#access-list 10 permit any
R5(config)#router ei 11
R5(config-router)#offset-list 10 in 2141696 f0/0

//在没有关闭快速转发表之前

R5(config)#no ip cef

第五步：重分布
1、 将R3上的RIPv2重分布到ospf中
R3(config-router)#redistribute rip subnets metric-type 1
2、 将R3上的ospf重分布到RIPv2中
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#redistribute ospf 11 metric 2
3、 将R4上的eigrp重分布到ospf中
R4(config-router)#redistribute eigrp 11 subnets metric-type 1
4、 将R4上的ospf重分布到eigrp中
R4(config-router)#redistribute ospf 11 metric 1544 20000 255 1 1500
