OSPFS实验流量优化

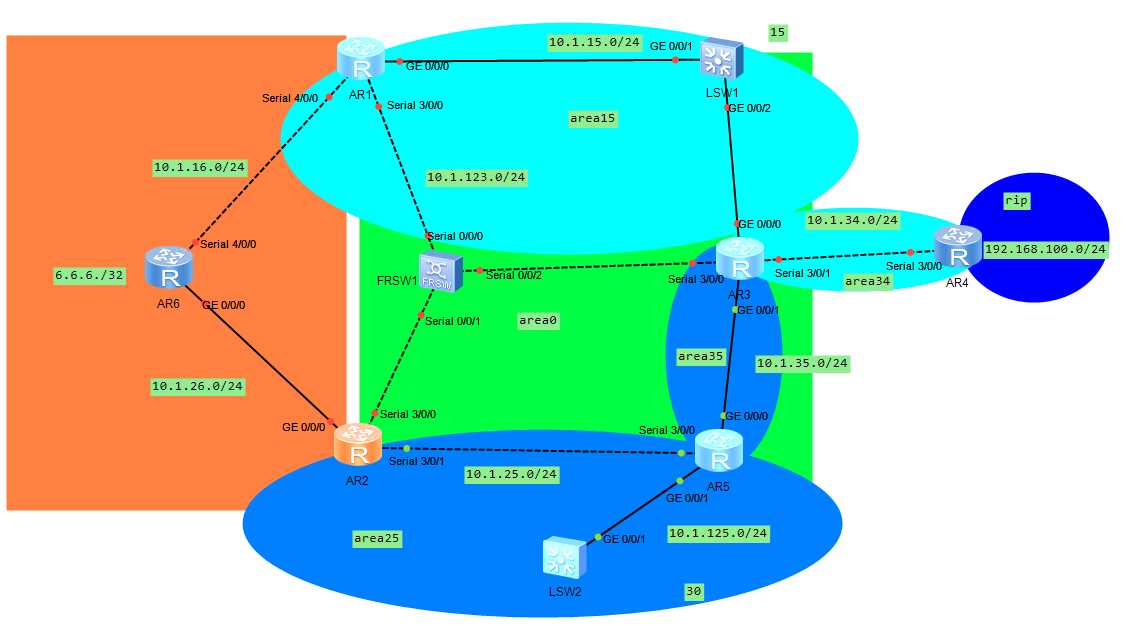

一、拓扑图如下（配置绿点区域）

 二、设备的配置

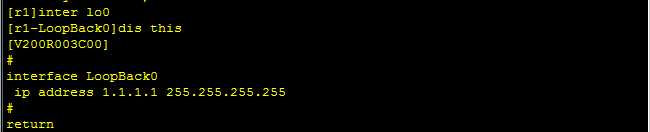

在R1上进行路由的配置与网段的宣告以及回环的设置

#
interface LoopBack0
ip address 1.1.1.1 255.255.255.255

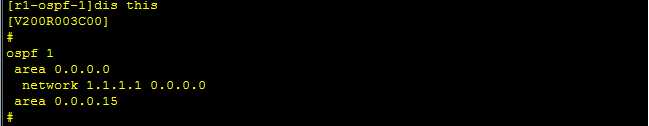

 加入区域进行宣告

#
ospf 1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
#

 将R1加入15区域

 在R5上进行接口以及开销值得配置还有虚拟链路的配置

开销值设定为1000

#
interface GigabitEthernet0/0/0
ospf cost 1000
#

 将R5划为35区域并且配置虚拟链路

#
ospf 1
area 0.0.0.35
vlink-peer 3.3.3.3
#

 将R3划分到35区域并且配置虚拟链路

#
ospf 1
area 0.0.0.35
vlink-peer 10.1.35.5
#

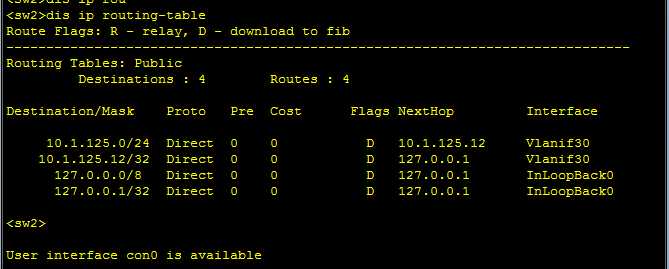

 在sw2上查看路由表
