实验 3：Mininet 实验——测量路径的损耗率

一、实验目的

在实验 2 的基础上进一步熟悉 Mininet 自定义拓扑脚本，以及与损耗率相关的设定；初步了解 Mininet 安装时自带的 POX 控制器脚本编写，测试路径损耗率。

二、实验任务

h0 向 h1 发送数据包，由于在 Mininet 脚本中设置了连接损耗率，在传输过程中会丢失一些包，本次实验的目的是展示如何通过控制器计算路径损耗速率（h0-s0-s1-h1）。这里假设控制器预先知道网络拓扑。控制器将向 s0 和 s1 发送flow_stats_request，当控制器接收到来自 s0 的 response 时，将特定流的数据包数保存在 input_pkts 中，当控制器接收到来自 s1 的 response 时，将接收到特定流的数据包数保存在 output_pkts 中，差值就是丢失的数据包数量。基于上述拓扑，编写 Mininet 脚本，设置特定的交换机间的路径损耗速率，然后编写 POX 控制器脚本，实现对路径的损耗率的测量。

三、实验步骤

实验环境

安装了 Ubuntu 16.04.5 Desktop amd64 的虚拟机

实验过程

SDNLAB 实验参考资料：https://www.sdnlab.com/15100.html

新建并编辑 pox 脚本 flowstat.py： 在 pox 安装目录下（Mininet 完整安装包含了 pox）执行以下命令运行 pox 脚本

编辑 Mininet 脚本 mymininet.py

（1）参照拓扑图，新建并编辑 Mininet 脚本 mymininet.py，控制器因为安装在本机，所以需修改参考资料代码中的控制器地址为 127.0.0.1:6633。

switch.cmd( ‘ovs-vsctl set-controller dp0 tcp:127.0.0.1:6633‘ )
switch1.cmd( ‘ovs-vsctl set-controller dp1 tcp:127.0.0.1:6633‘ )

（2）设置 s0 和 s1 之间链路的丢包率为 0

linkopts0=dict(bw=100, delay=‘1ms‘, loss=0)
linkopts1=dict(bw=100, delay=‘1ms‘, loss=0)

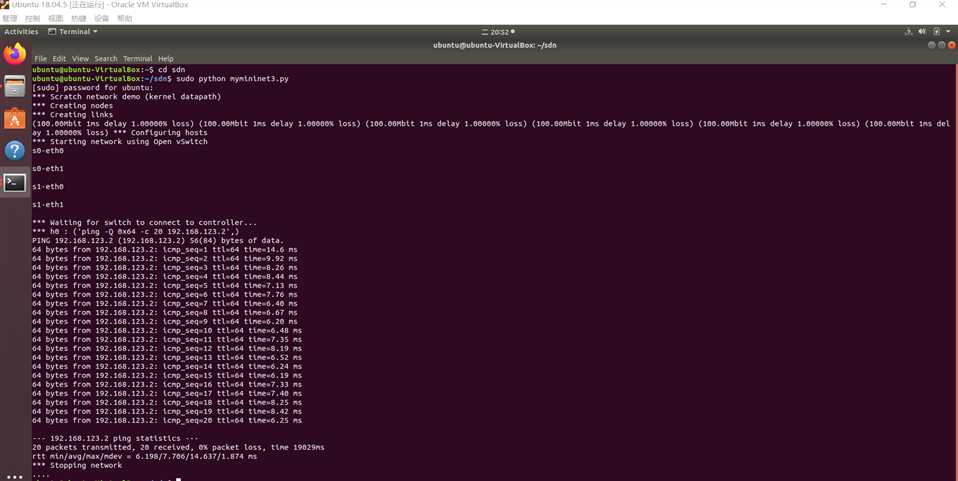

（3）再执行命令运行 Mininet 脚本 mymininet.py

共 ping 了20次，每次都能通，所以丢包率是 0。

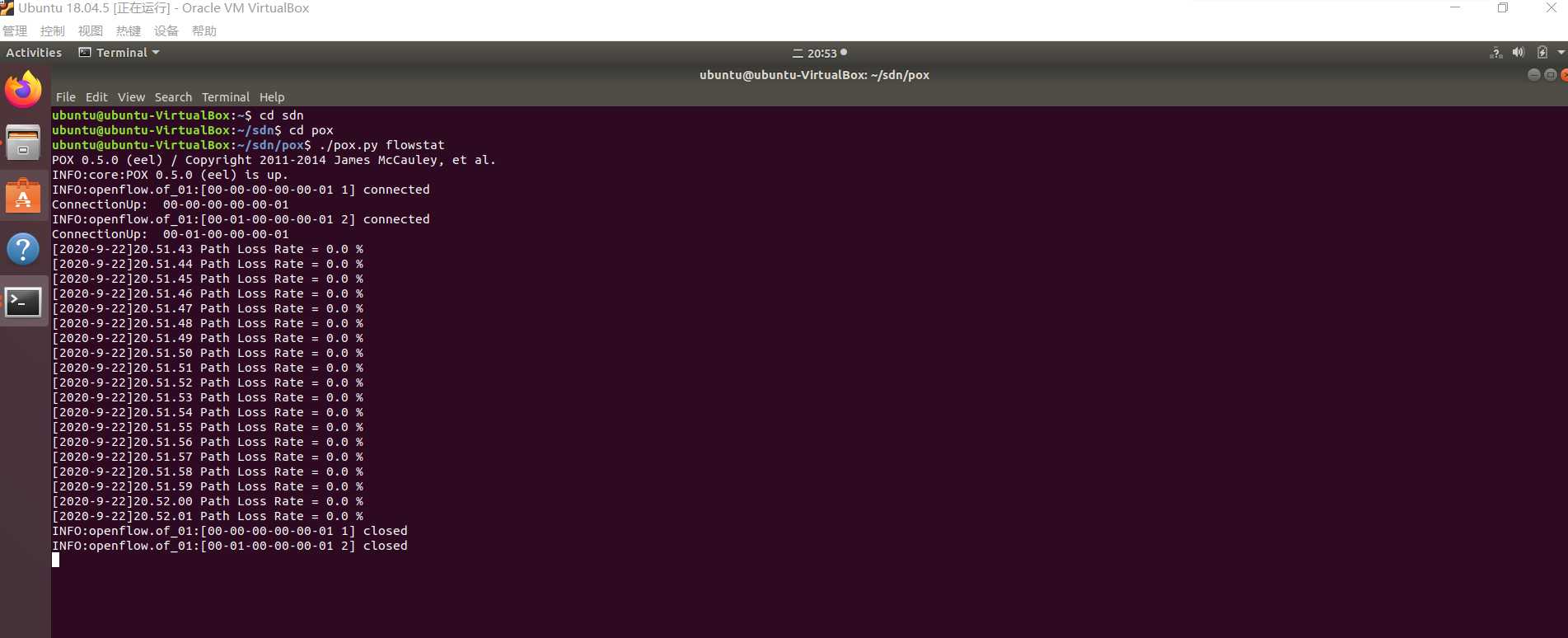

观察 pox 侧的实时状态更新,平均丢包率为 0，结果符合 Mininet 脚本中设置的loss

（4）如果修改代码中 s0 和 s1 之间链路的丢包率为 10

linkopts0=dict(bw=100, delay=‘1ms‘, loss=0)
linkopts1=dict(bw=100, delay=‘1ms‘, loss=10)

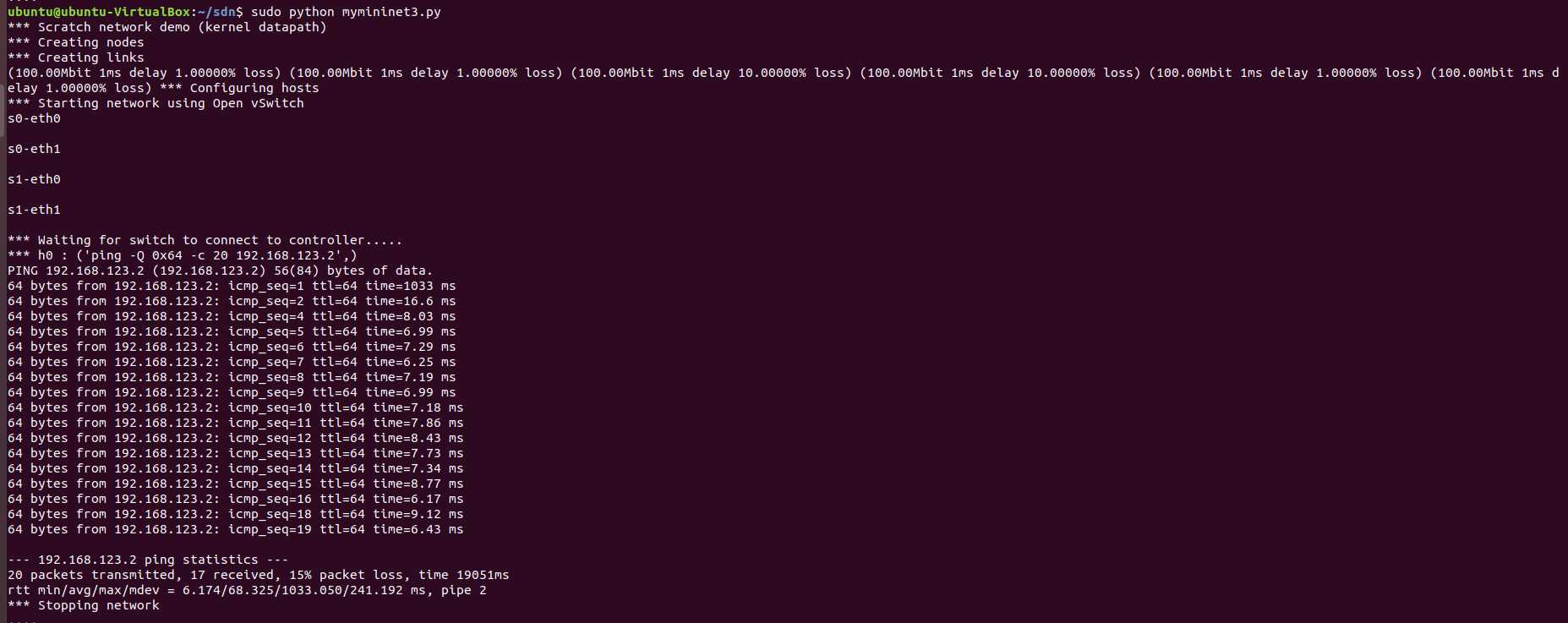

重新运行 Mininet 脚本 mymininet.py，

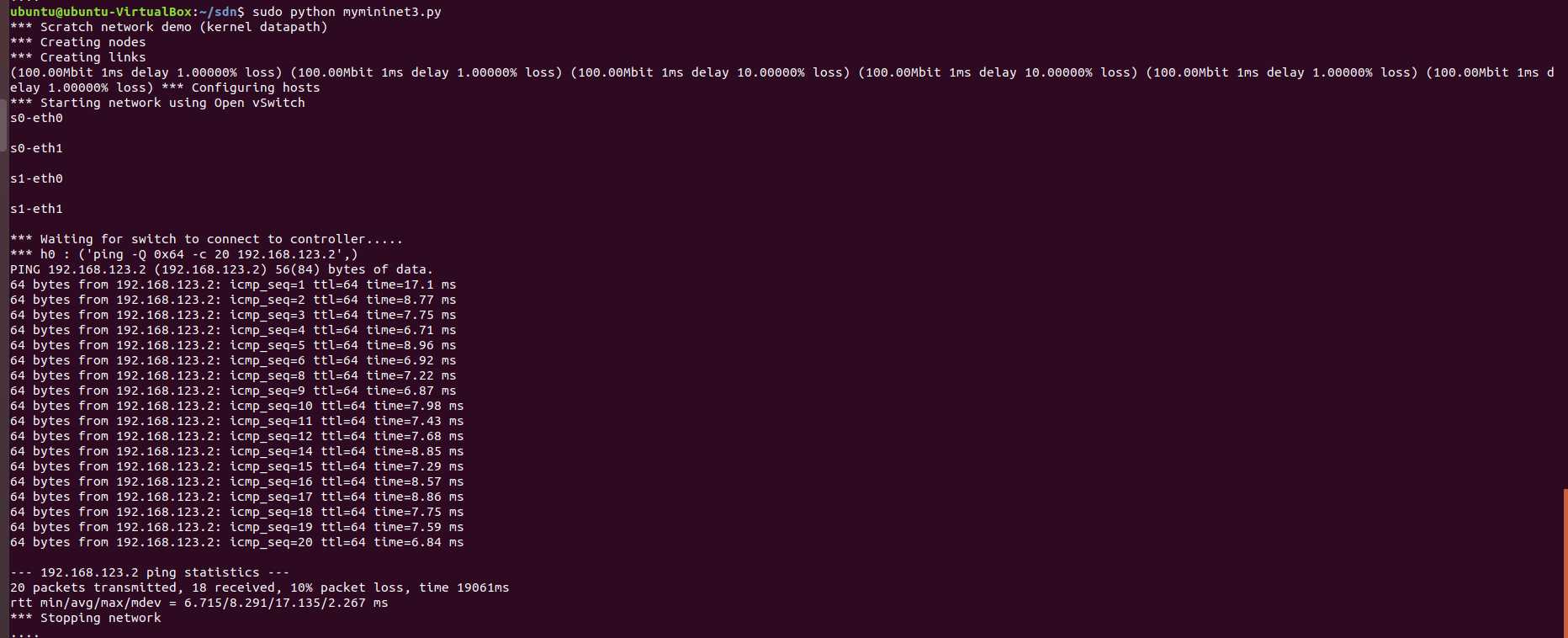

实际测量出的丢包率是有浮动的，但大部分测试结果在10%附近
