一、 实验目的
在实验 2 的基础上进一步熟悉 Mininet 自定义拓扑脚本，以及与损耗率相关的设定；初步了解 Mininet 安装时自带的 POX 控制器脚本编写，测试路径损耗率。
二、 实验任务
h0 向 h1 发送数据包，由于在 Mininet 脚本中设置了连接损耗率，在传输过程中会丢失一些包，本次实验的目的是展示如何通过控制器计算路径损耗速率（h0s0-s1-h1）。这里假设控制器预先知道网络拓扑。控制器将向 s0 和 s1 发送 flow_stats_request，当控制器接收到来自 s0 的 response 时，将特定流的数据包数保存在 input_pkts 中，当控制器接收到来自 s1 的 response 时，将接收到特定流的数据包数保存在 output_pkts 中，差值就是丢失的数据包数量。

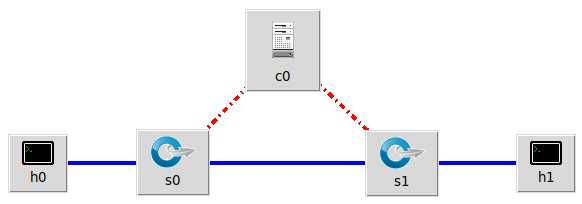

基于上述拓扑，编写 Mininet 脚本，设置特定的交换机间的路径损耗速率，然后编写 POX 控制器脚本，实现对路径的损耗率的测量。
三、 实验步骤
1、实验环境
安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机
2、实验过程
SDNLAB 实验参考资料：https://www.sdnlab.com/15100.html
（1）新建并编辑pox脚本flowstat.py：
在 pox 安装目录下（Mininet 完整安装包含了 pox）执行以下命令运行 pox 脚本
$ ./pox.py flowstat
现在一起看下 flowstat.py 的关键代码：
第 7 行开始，让 h0 ping h1，监测 s0 和 s1 之间的链路。
如果匹配到以太网类型的包头（0x0800），并且数据包的目的 IP 地址是192.168.123.2（对照后面 Mininet 的脚本发现是 h1），并且连接到控制器的数据平面设备 id 是 s0（h0 ping h1，链路 s0-s1 上数据包是从 s0 流向 s1，s0 为源，s1 为目的地），执行 input_pkts = f.packet_count，把数据包数量存入input_pkts；
同理，如果连接到控制器的数据平面设备 id 是 s1，执行 output_pkts =f.packet_count，把数据包数量存入 output_pkts。
最后求 input_pkts 和 output_pkts 的差值。一般情况下差值为正，说明链路上数据包有损耗。
（2）编辑Mininet脚本mymininet3.py

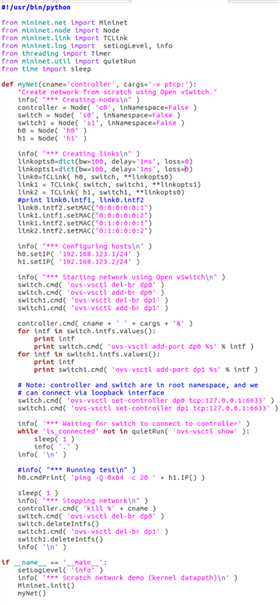

参照拓扑图，新建并编辑 Mininet 脚本 mymininet3.py，控制器因为安装在本机，所以需修改参考资料代码中的控制器地址为 127.0.0.1:6633。
设置 s0 和 s1 之间链路的丢包率为 0
再执行命令运行 Mininet 脚本 mymininet3.py
$ sudo python mymininet3.py

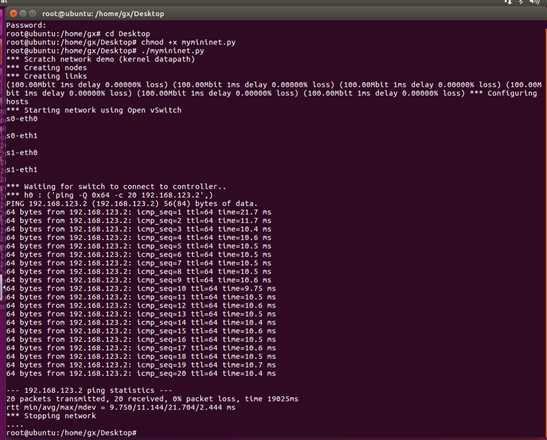

Ping 默认是每 1 秒钟测一次，ping 的结果会显示一个丢包率，这里的丢包率是根据 ping 不通的次数占总次数的百分比计算得到的。上图中由于一共 ping 了 20 次，每次都能通，所以丢包率是 0。

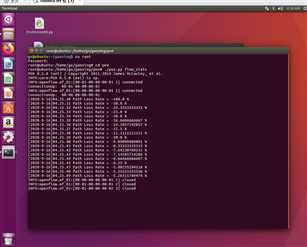

观察 pox 侧的实时状态更新平均丢包率为 0，结果符合 Mininet 脚本中设置的损耗率，也有可能出现负值，
可以认为没有丢包。

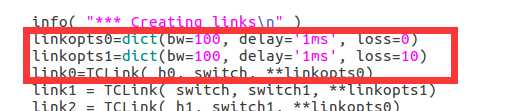

如果修改代码中 s0 和 s1 之间链路的丢包率为 10。
重新运行 Mininet 脚本 mymininet3.py，20 秒时间的 ping 过程中有 icmp_seq 为 2/4/14/16/19/20 共 6 次 ping 不通，所以丢包率计算为 30%。

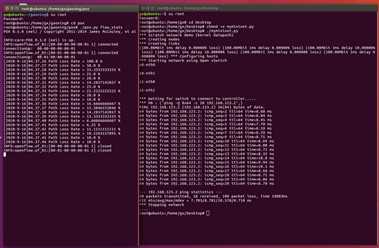

POX 端重新测试，会发现出现丢包现象，但是实际测量出的丢包率会有浮动，链路的性能总体受到了限制。
