CPU的功能

1. 指令控制：完成取指令、分析指令和执行指令的操作，即程序的顺序控制
2. 操作控制：一条指令的功能往往是由若干个操作信号的组合来实现的。CPU管理并产生由内存取出的每条指令的操作信号，把各种操作信号送往相应的部件，从而控制这些部件按指令的要求进行动作。
3. 时间控制：对各种操作加以时间上的空字，时间控制要以每条指令按时间顺序提供有的控制信号。
4. 数据加工：对数据进行算术和逻辑运算
5. 中断处理：对计算机运行过程中出现的异常情况和特殊请求进行处理。

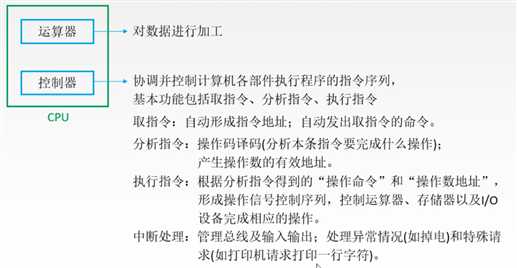

运算器和控制器的功能

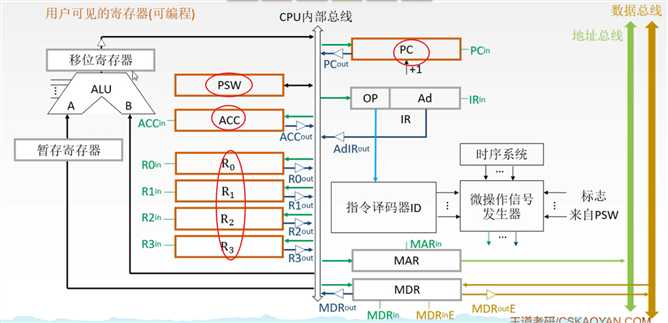

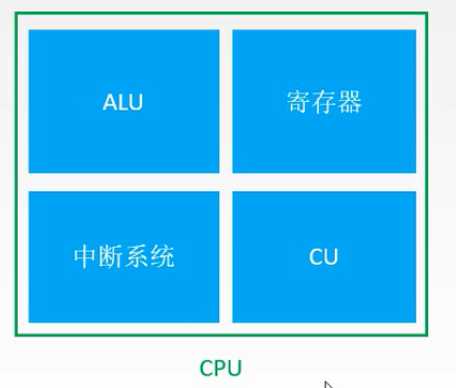

CPU的基本结构

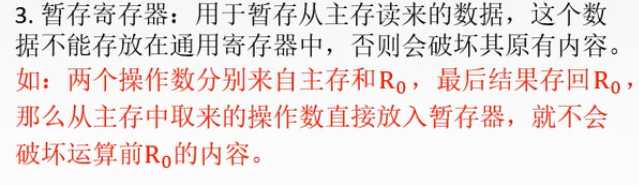

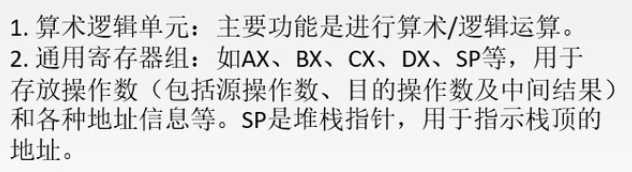

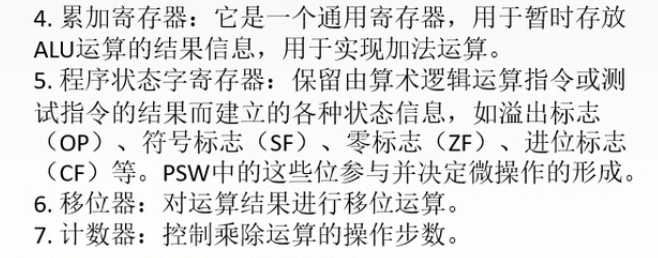

运算器的基本结构

专用数据通路方式：根据指令执行过程中的数据和地址的流动方向安排连接线路。

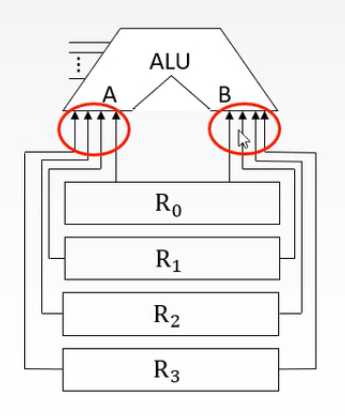

直接连接会有多个寄存器同时一直向ALU传输数据。

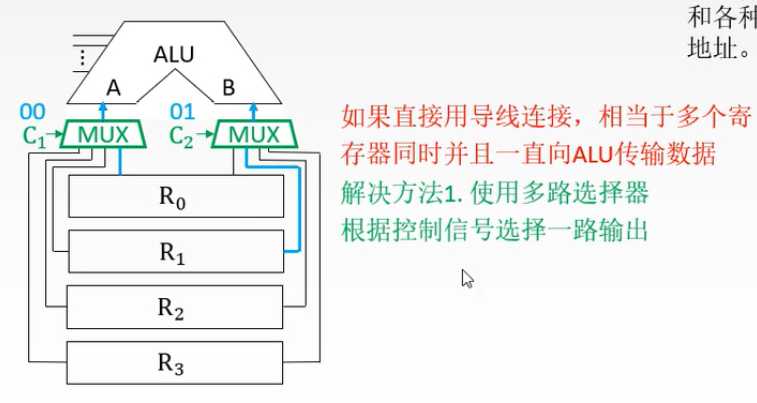

使用多路选择器：

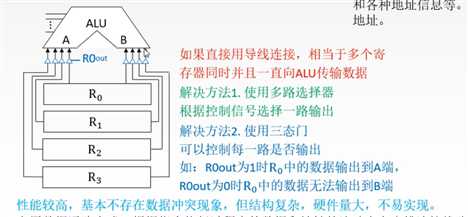

使用三态门：

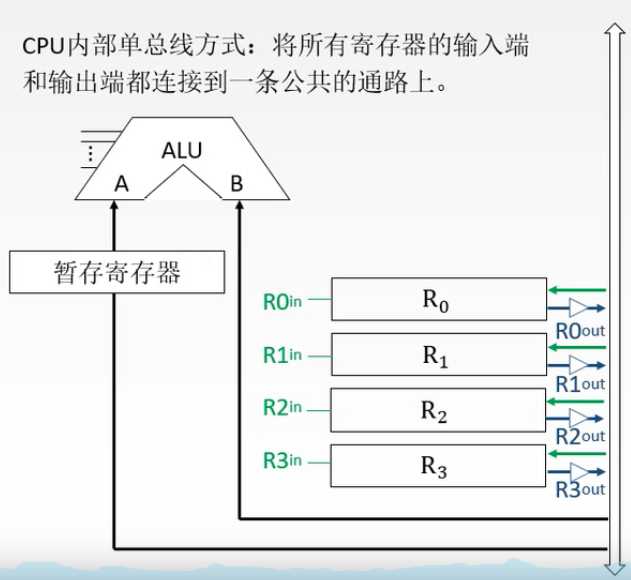

CPU内部单总线方式：将所有寄存器的输入端和输出端都连接到一条公共的通路上。

结构简单，容易实现，但数据传输存在较多冲突的现象，性能较低。

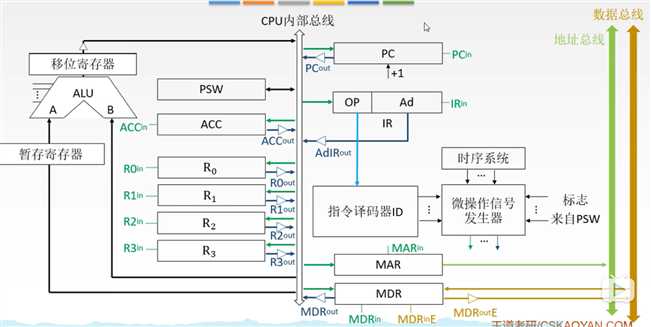

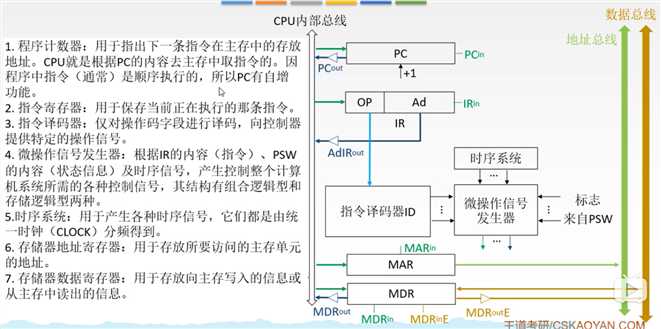

控制器的基本结构

整体

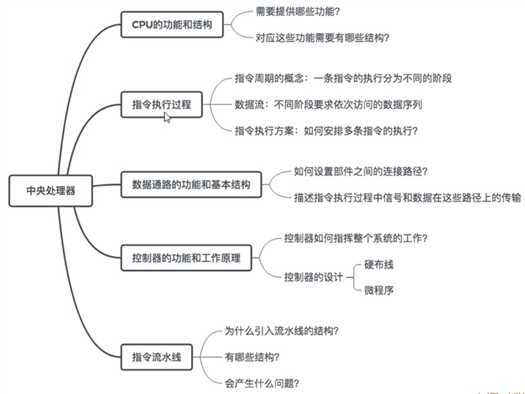

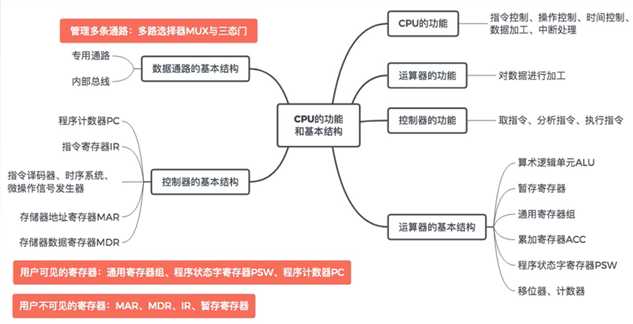

本节回顾

CPU的功能和基本组成结构
