SpringMVC执行原理

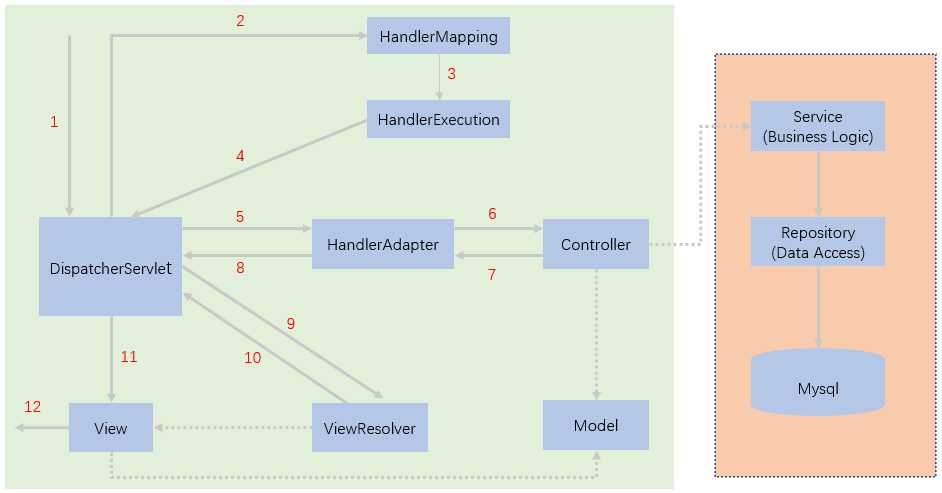

上图为SpringMVC的一个较完整的流程图，实线表示SpringMVC框架提供的技术，不需要开发者实现，虚线表示需要开发者实现

执行流程说明

第一部分：适配请求到底是做什么的

1. DispatcherServlet表示前置控制器，是整个SpringMVC的控制中心。客户端（浏览器）发送请求，DispatcherServlet接收请求并拦截请求
   • 我们假设请求的url为：http://localhost:8080/SpringMVC/hello
   • 把该url拆成三部分：
     • http://localhost:9999 服务器域名
     • SpringMVC部署在服务器(http://localhost:8080)上的web站点
     • input-product表示控制器
   • 通过分析，该url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器
2. HandlerMapping为处理器映射。DispatcherServlet调用HandlerMapping，HandlerMapping根据请求url查找Handler
3. HandlerExecution表示具体的Handler，其主要作用是根据url查找控制器，如上面的url被查找控制器为：hello
4. HandlerExecution将解析后的信息传递给DispatcherServlet，如解析控制器映射等

第二部分：请求要做的事情就交给这些步骤，做完了这些事情返回给第三部分

5. HandlerAdapter表示 ，其按照特定的规则去执行Handler
6. Handler让具体的Controller执行
7. Controller将具体的执行信息返回给HandlerAdapter， 如ModelAndView
8. HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet

第三部分：视图解析，完成后即可返回结果

9. DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名
10. 视图解析器将解析的逻辑视图名传给DispatcherServlet
11. DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图
12. 最终视图呈现给用户

例子说明

配置版

步骤：

1. 新建一个Moudle ， springmvc-hello ， 添加web的支持
2. 确定是否导入了SpringMVC 的依赖
3. 配置web.xml ， 注册DispatcherServlet

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

    <!--1.配置DispatcherServlet：这是SpringMVC的核心，也称请求分发器或前端控制器-->
    <servlet>
        <servlet-name>springmvc</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>

        <!--DispatcherServlet要绑定springmvc的配置文件:【servlet-name】-servlet.xml-->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:springmvc-servlet.xml</param-value>
        </init-param>

        <!--启动级别-1，与服务器一起启动-->
        <load-on-startup>1</load-on-startup>
    </servlet>

    <!--在SpringMVC中，/*和 /的区别：
    / ：匹配所有的请求，不会去匹配.jsp）
    * ：匹配所有的请求，会去匹配.jsp）-->
    <servlet-mapping>
        <servlet-name>springmvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

</web-app>

4. 编写SpringMVC 的配置文件！名称：springmvc-servlet.xml : [servletname]-servlet.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd">

    <!--SpringMVC核心三要素如下-->
    <!--添加处理映射器-->
    <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
    <!--添加处理器适配器-->
    <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

    <!--添加视图解析器:DispatcherServlet给他的ModelAndView-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver" id="InternalResourceViewResolver">
        <!--前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!--后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>
</beans>

5. 编写我们要操作业务Controller ，要么实现Controller接口，要么增加注解；需要返回一个ModelAndView，装数据，封视图

package com.kuang.controller;

import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public class HelloController implements Controller {
    public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        //ModelAndView 模型和视图
        ModelAndView mv = new ModelAndView();
        //封装对象，放在ModelAndView中。Model
        //业务代码
        String result = "HelloSpringMVC";
        mv.addObject("msg",result);
        // 视图跳转，封装要跳转的视图，放在ModelAndView中
        mv.setViewName("test"); //: /WEB-INF/jsp/hello.jsp
        return  mv;
    }
}

6. 将自己的类交给SpringIOC容器，注册bean

<!--在SpringMVC的配置文件中添加-->
<!--BeanNameUrlHandlerMapping：bean-->
<bean id="/hello" class="com.kuang.controller.HelloController"/>

7. 写要跳转的jsp页面，显示ModelandView存放的数据，以及我们的正常页面

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>
${msg}
</body>
</html>

8. 配置Tomcat 启动测试！

注解版

1. 新建一个Moudle，添加web支持
2. 由于Maven可能存在资源过滤的问题，将配置完善(在pom文件中添加)

<build>
   <resources>
       <resource>
           <directory>src/main/java</directory>
           <includes>
               <include>**/*.properties</include>
               <include>**/*.xml</include>
           </includes>
           <filtering>false</filtering>
       </resource>
       <resource>
           <directory>src/main/resources</directory>
           <includes>
               <include>**/*.properties</include>
               <include>**/*.xml</include>
           </includes>
           <filtering>false</filtering>
       </resource>
   </resources>
</build>

3. 在pom.xml文件引入相关的依赖：主要有Spring框架核心库、Spring MVC、servlet , JSTL等。这个父依赖中已经引入了

4. 配置web.xml

注意事项：

• 用最新版web.xml
• 注册DispatcherServlet
• 关联SpringMVC的配置文件
• 启动级别为1
• 映射路径为 / 【不要用/*，会404】

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
      xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
      xmlns:context="http://www.springframework.org/schema/context"
      xmlns:mvc="http://www.springframework.org/schema/mvc"
      xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       https://www.springframework.org/schema/context/spring-context.xsd
       http://www.springframework.org/schema/mvc
       https://www.springframework.org/schema/mvc/spring-mvc.xsd">

   <!-- 自动扫描包，让指定包下的注解生效,由IOC容器统一管理 -->
   <context:component-scan base-package="com.kuang.controller"/>
   <!-- 让Spring MVC不处理静态资源 -->
   <mvc:default-servlet-handler />
   <!--
   支持mvc注解驱动
       在spring中一般采用@RequestMapping注解来完成映射关系
       要想使@RequestMapping注解生效
       必须向上下文中注册DefaultAnnotationHandlerMapping
       和一个AnnotationMethodHandlerAdapter实例
       这两个实例分别在类级别和方法级别处理。
       而annotation-driven配置帮助我们自动完成上述两个实例的注入。
    -->
   <mvc:annotation-driven />

   <!-- 视图解析器 -->
   <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver"
         id="internalResourceViewResolver">
       <!-- 前缀 -->
       <property name="prefix" value="/WEB-INF/jsp/" />
       <!-- 后缀 -->
       <property name="suffix" value=".jsp" />
   </bean>

</beans>

5. 编写SpringMVC 的配置文件 ：springmvc-servlet.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       https://www.springframework.org/schema/context/spring-context.xsd
       http://www.springframework.org/schema/mvc
       https://www.springframework.org/schema/mvc/spring-mvc.xsd">

    <!-- 自动扫描包，让指定包下的注解生效,由IOC容器统一管理 -->
    <context:component-scan base-package="com.kuang.controller"/>
    <!-- 让Spring MVC不处理静态资源 -->
    <mvc:default-servlet-handler />
	<!--
   支持mvc注解驱动
       在spring中一般采用@RequestMapping注解来完成映射关系
       要想使@RequestMapping注解生效
       必须向上下文中注册DefaultAnnotationHandlerMapping
       和一个AnnotationMethodHandlerAdapter实例
       这两个实例分别在类级别和方法级别处理。
       而annotation-driven配置帮助我们自动完成上述两个实例的注入。
    -->
    <mvc:annotation-driven />
    <!-- 视图解析器 -->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver"
          id="internalResourceViewResolver">
        <!-- 前缀 -->
        <property name="prefix" value="/WEB-INF/jsp/" />
        <!-- 后缀 -->
        <property name="suffix" value=".jsp" />
    </bean>
</beans>

6. 编写要操作的业务Controller

package com.kuang.controller;

import org.springframework.stereotype.Controller;
import org.springframework.ui.Model;
import org.springframework.web.bind.annotation.RequestMapping;

@Controller
public class HelloController {
    //真实访问地址 : 项目名/HelloController/hello
    @RequestMapping("/hello")
    public String sayHello(Model model){
        //向模型中添加属性msg与值，可以在JSP页面中取出并渲染
        model.addAttribute("msg","hello,SpringMVC");
        //web-inf/jsp/hello.jsp
        return "hello";
    }
}

7. 运行 tomcat
