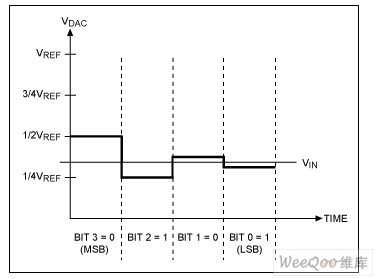

1.为实现二进制搜索算法，N位寄存器首先设置在中间刻度(即：100... .00，MSB设置为1)。这样，DAC输出(VDAC)被设为VREF/2，VREF是提供给ADC的基准电压。然后，比较判断VIN是小于还是大于VDAC。如果VIN大于VDAC，则比较器输出逻辑高电平或1，N位寄存器的MSB保持为1。相反，如果VIN小于VDAC，则比较器输出逻辑低电平，N位寄存器的MSB清0。随后，SAR控制逻辑移至下一位，并将该位设置为高电平，进行下一次比较。这个过程一直持续到LSB。上述操作结束后，也就完成了转换，N位转换结果储存在寄存器内。
SAR ADC ： 逐次逼近寄存器型(SAR)模数转换器(ADC)
