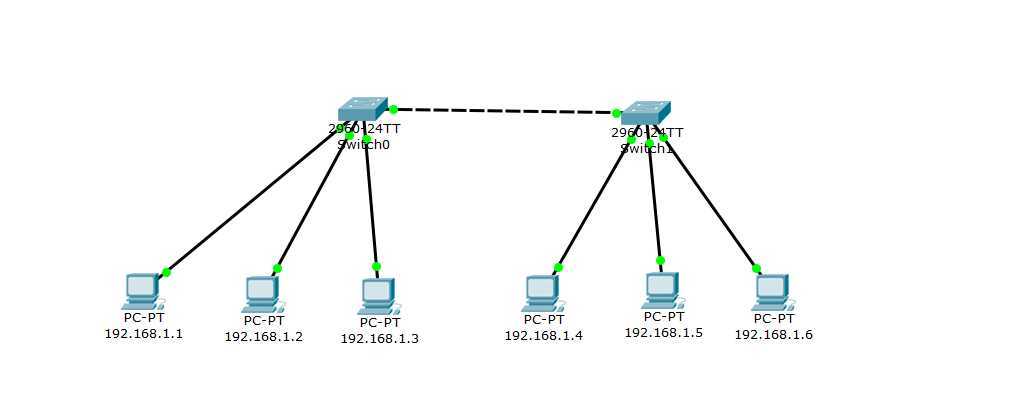

1、拓扑结构
2、过程
1）交换机 0 上创建 vlan 101和vlan 102；
2）交换机 0 的 1,2,3 端口访问模式设置为 access;
3) 交换机 0 的 1端口划分到 vlan101, 2端口划分到vlan 102, 3端口划分到 vlan 103;
4) 交换机 0 的 1,2,3 端口分别使用直通线连电脑192.168.1.1、192.168.1.2、192.168.1.3
5）交换机 1 上创建 vlan 101和vlan 102；
6）交换机 1 的 1,2,3 端口访问模式设置为 access;
7) 交换机 1 的 1端口划分到 vlan101, 2端口划分到vlan 102, 3端口划分到 vlan 103;
8) 交换机 1 的 1,2,3 端口分别使用直通线连电脑192.168.1.4、192.168.1.5、192.168.1.6
9）交换机 0 的4 号端口 和交换机1 的 4号端口 都设置为 trunk 模式；
10）使用 交叉线连接 交换机 0 的4 号端口 和交换机1 的 4号端口
3、验证
192.168.1.1和192.168.1.4 可以互通；
192.168.1.2和192.168.1.5可以互通；
192.168.1.3和192.168.1.6可以互通；
其余均不能通信
4、备注
划分虚拟局域网之前，1,2,3 可以相互通信，4,5,6可以相互通信
5、结论
1、默认情况下连接到交换机上的同网段计算机可以项目通信（经验证过不同网段计算机不能通信）；
2、VLAN是逻辑网络，处于同一个虚拟局域网下的计算机可以通信、可以跨交换机通信（前提是同一个网段）；
3、同一网段的计算机可以跨网段通信；

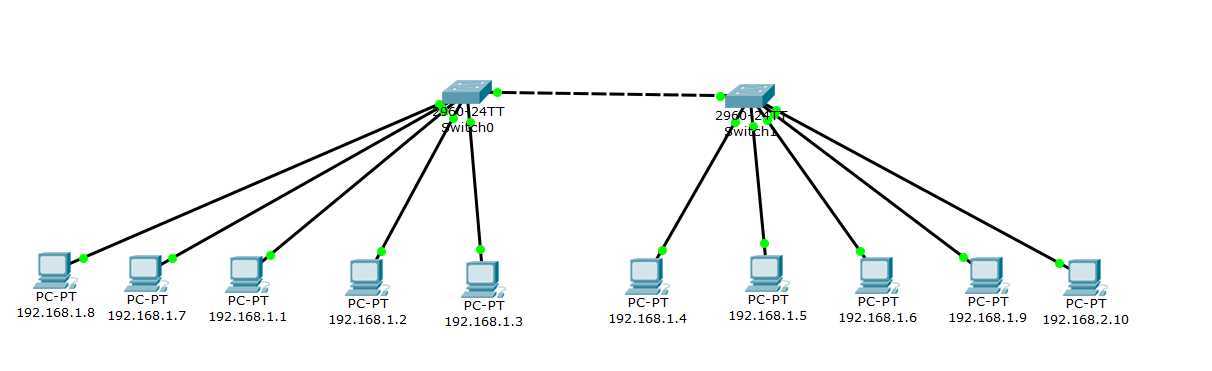

补充拓扑
6、拓展
1）增加192.168.1.7 、192.168.1.8 连接到 交换机0 的 5,6 端口；
2）增加192.168.1.9 、192.168.2.10 连接到 交换机1 的 5,6 端口；
192.168.1.7、192.168.1.8、192.168.1.9 可以相互通信，且均不能和 192.168.2.10 通信
Cisco Packet Tracer 2层交换机通信、跨交换机通信、创建vlan隔离通信
