Docker服务进程关系

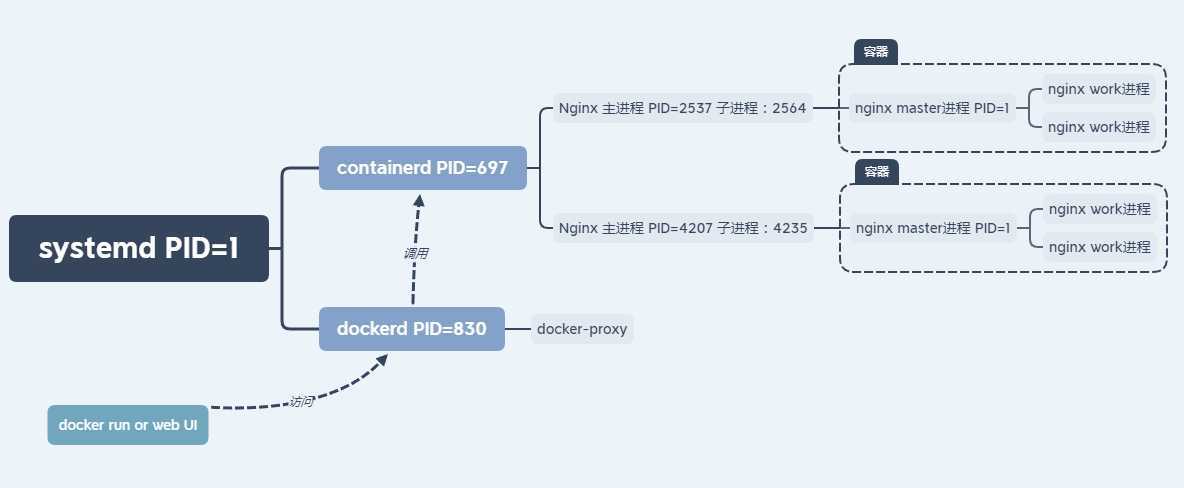

宿主机进程关系

注意：此图片适用于18.09.X版本；如果是18.06之前版本，containerd的父进程不再是systemd，而是dockerd；名字为docker-containe。

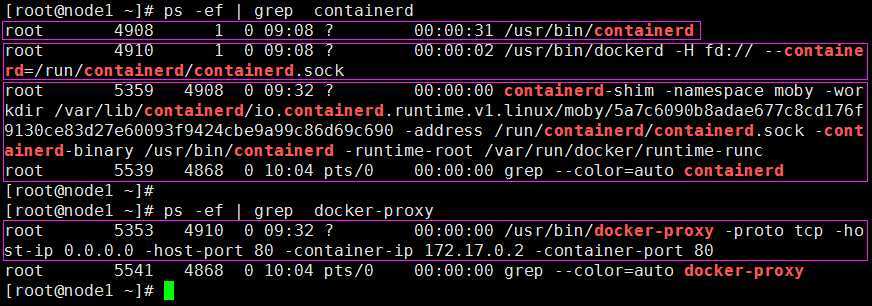

containerd进程关系

containerd-shim命令

~]# containerd-shim -h
Usage of containerd-shim:
  -address string
    	grpc address back to main containerd
  -containerd-binary containerd publish
    	path to containerd binary (used for containerd publish) (default "containerd")
  -criu string
    	path to criu binary
  -debug
    	enable debug output in logs
  -namespace string
    	namespace that owns the shim
  -runtime-root string
    	root directory for the runtime (default "/run/containerd/runc")
  -socket string
    	abstract socket path to serve
  -systemd-cgroup
    	set runtime to use systemd-cgroup
  -workdir string
    	path used to storge large temporary data

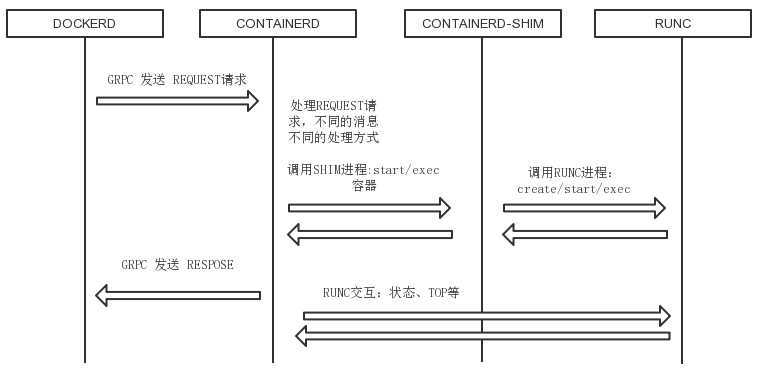

容器的创建于管理过程通信流程

1. docker通过grpc和containerd模块通信（runc）交换，dockerd和containerd通信的socker文件：/run/containerd/containerd.sock
2. containerd在dockerd启动时被启动，然后containerd启动grpc请求监听，containerd处理grpc请求，根据请求做相应动作。
3. 若是创建容器，containerd拉起一个container-shim容器进程，并进行相应的创建操作。
4. container-shim被拉起后，start/exec/create拉起runC进程，通过exit、control文件和containerd通信，通过父子进程关系和SIGCHLD(信号）监控容器中进程状态。
5. 在整个容器生命周期中，containerd通过epoll监控容器文件，监控容器事件。

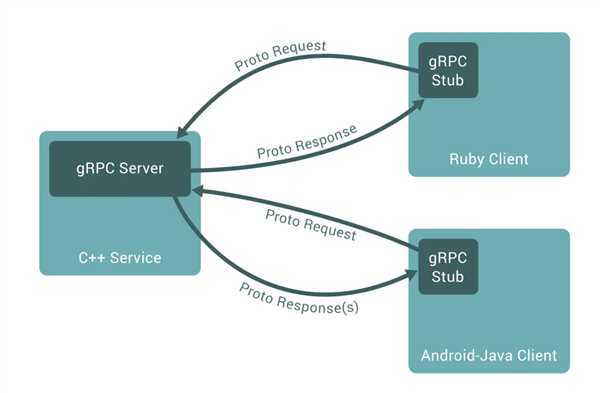

grpc

gRPC是Google开发的一块高性能、开源和通用的RPC框架，支持众多语言客户端

https://www.grpc.io/

5.Docker服务进程关系
