网络编程基础(02)

时间:2020-06-27 15:36:38      阅读:72      评论:0      收藏:0      [点我收藏+]
应用编程接口
常用的API 是 socket和TLI 接口
描述符
socket 的返回值是一个描述符,用描述符调用read () ,write (),可以dup复制,在调用fork后,父进程和子进程都可共享,可以调用FCNT1改变属性,在进程调用时,被内核创建的数据结构

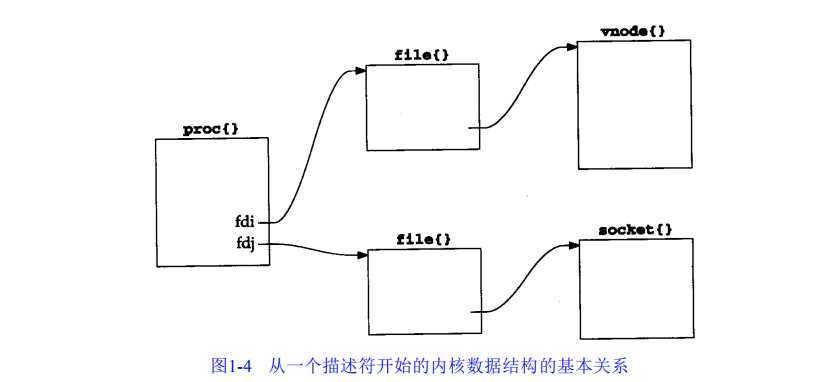

描述符和内核数据结构的关系
技术分享图片

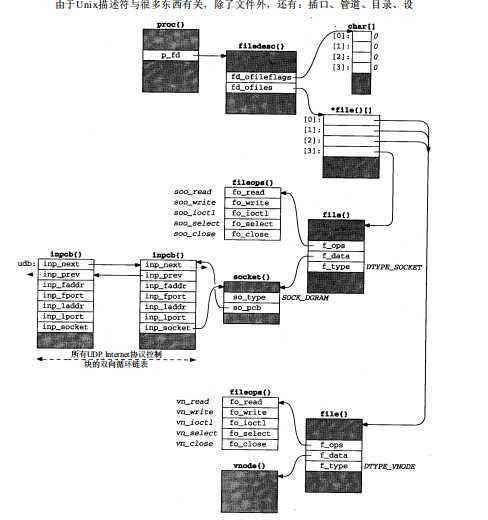

UNIX的描述符和数据结构的关系图
 技术分享图片






理解内核数据结构调用
需要理解链表和双重链表的操作,指针数组,以及指针结构体
理解各个结构体的成员变量,和索引的关系

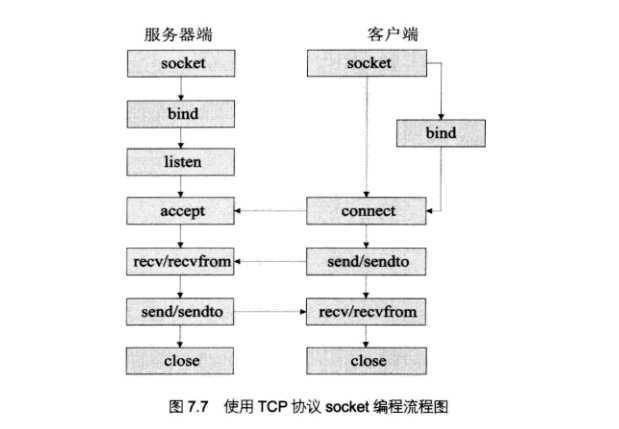

TCP socket编程的流程图
技术分享图片

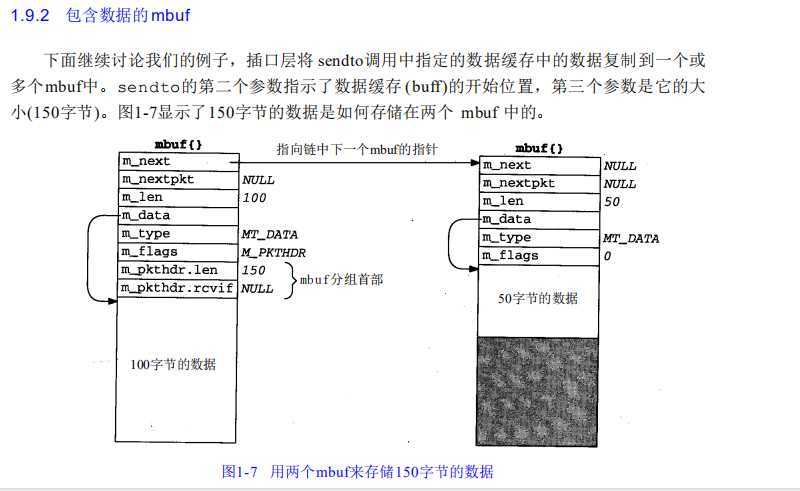

MBUF输出处理
技术分享图片
 技术分享图片

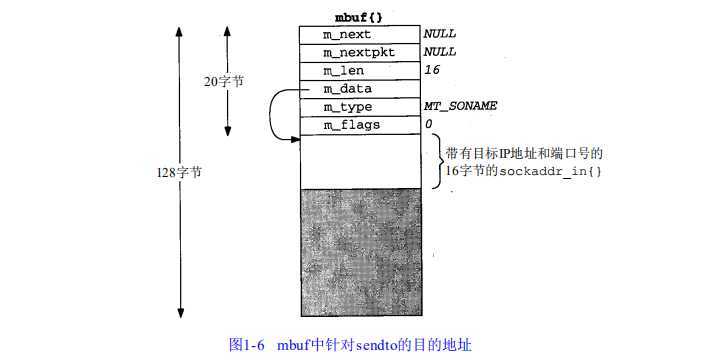

mbuf 的前 20个字节是首部,20字节的首部,包含了4个四字节段和2 个两字节段总长128个字节
m_next和 m_next pkt是空指针,它是个独立的mbuf
m-data 指向mbuf数据中的第一个字节 ,m_len 指的它的长度
m_type指的包含在mbuf中的数据类型
m_flags 为0
技术分享图片






技术分享图片
IP输出
ip的输出填写ip首部中剩余的字段,包括ip检验和,确保数据报发送到那个输出的接口(路由功能)
假设输出的是以太网的接口,将mbuf 链表的指针作为参数,调用一个通用的以太网的输出函数

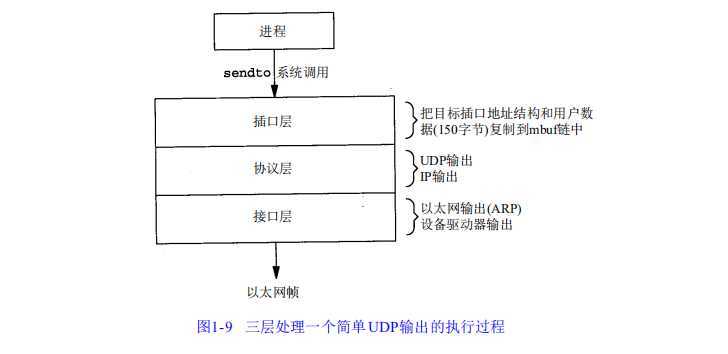

UDP输出

技术分享图片





技术分享图片
网络输入和输出的进程通信
技术分享图片





技术分享图片

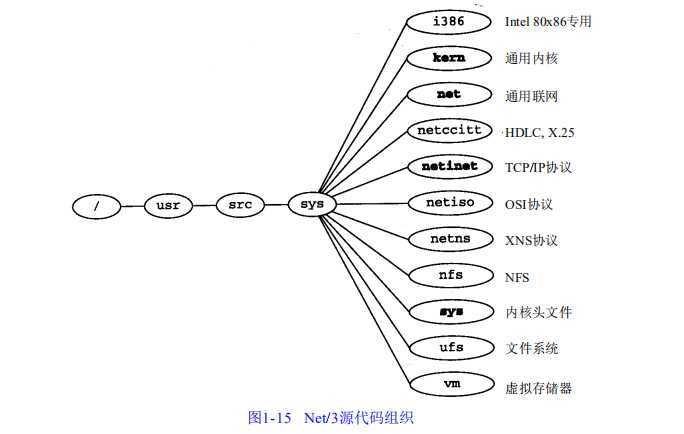

源代码组织目录
技术分享图片






技术分享图片
