6.6-CU组合逻辑设计

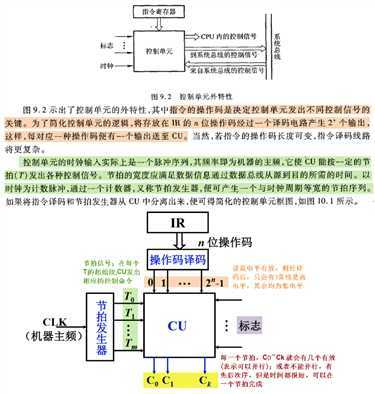

组合逻辑控制单元框图

• CU外特性

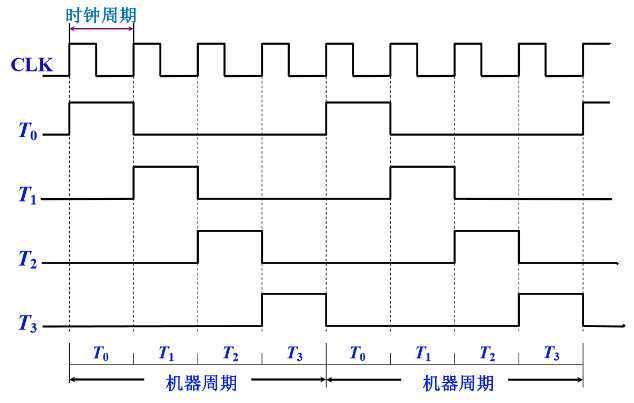

• 节拍信号


微操作的节拍安排

安排微操作时序的原则

1. 有些微操作的次序是不容改变的，故安排微操作节拍时必须注意微操作的先后顺序
2. 凡是被控制对象不同的微操作，若能在一个节拍内执行，应尽可能安排在同一个节拍内，以节省时间 // 简言之，可以并行执行的微操作，尽可能放在一个节拍内
3. 如果有些微操作所占的时间不长，应该将它们安排在一个节拍内完成，并且允许这些微操作有先后次序 // 比如一个从上升沿开始，一个从下降沿开始

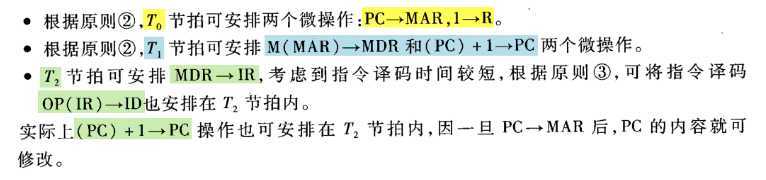

取指周期微操作的节拍安排

间址周期微操作的节拍安排

执行周期微操作的节拍安排

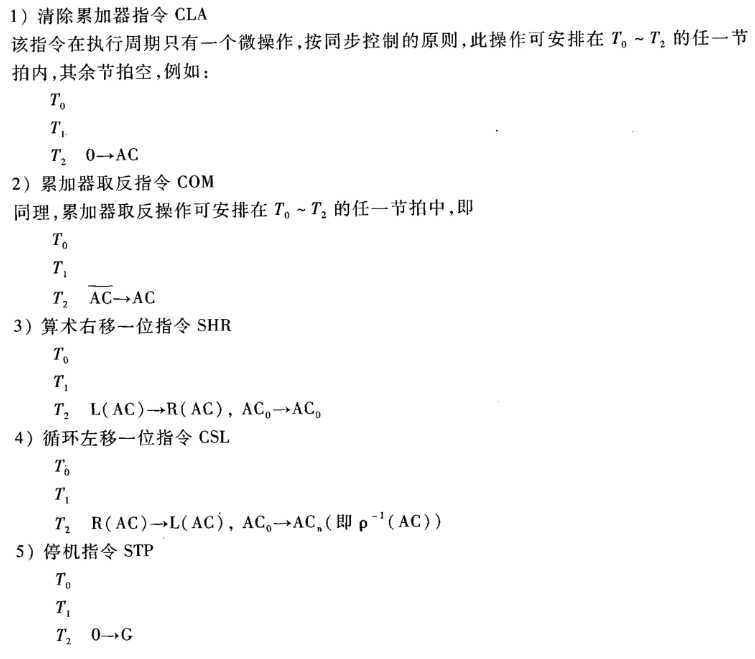

• 非访存指令

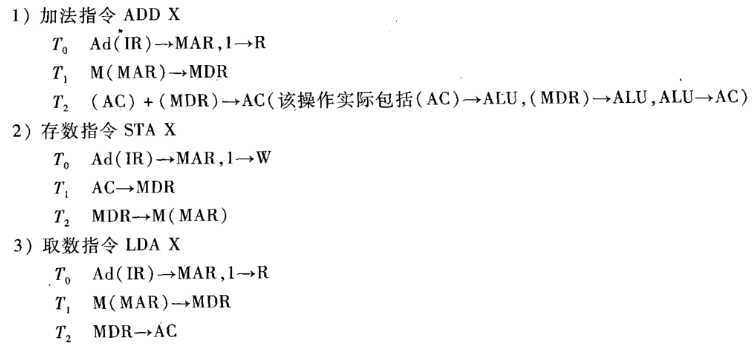

• 访存指令

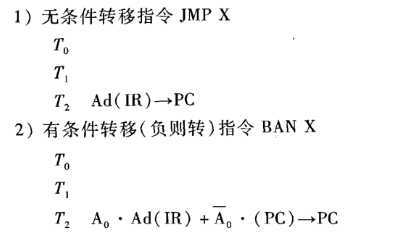

• 转移类指令

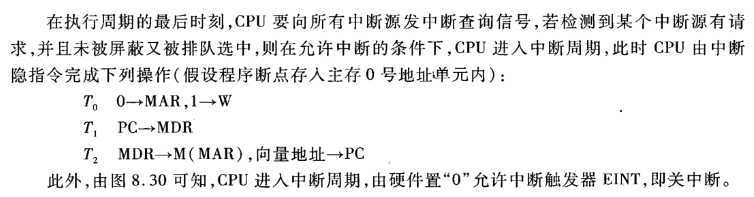

中断周期微操作的节拍安排

组合逻辑设计

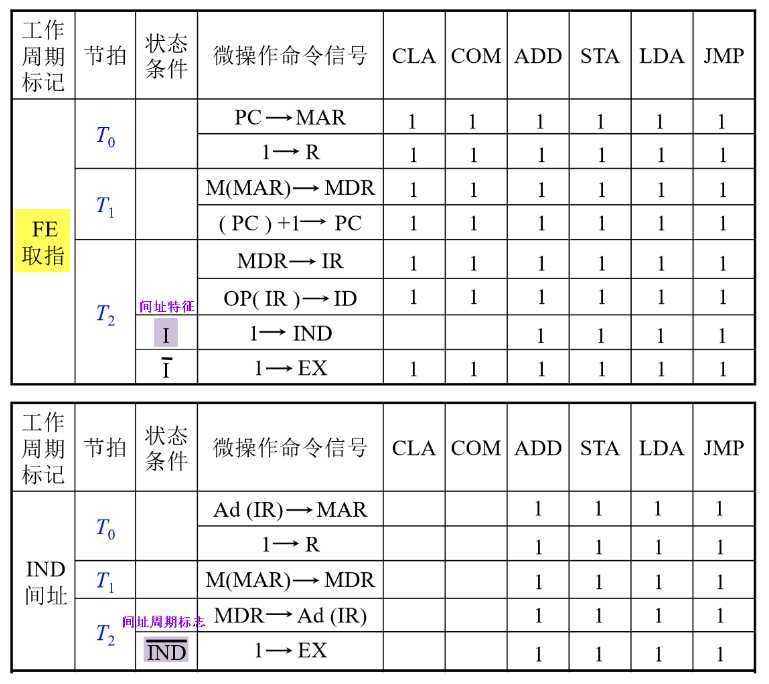

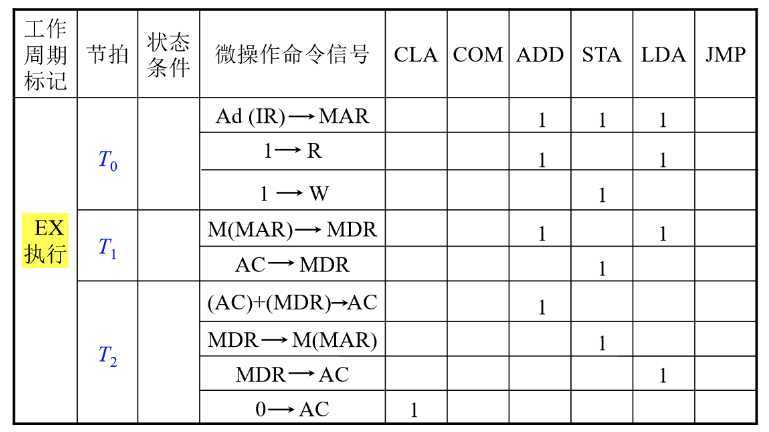

操作时间表

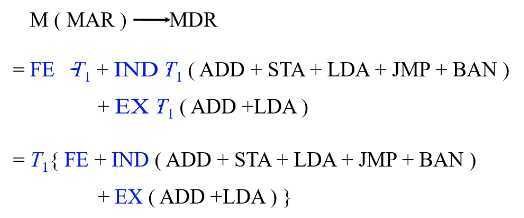

写出微操作命令的最简表达式

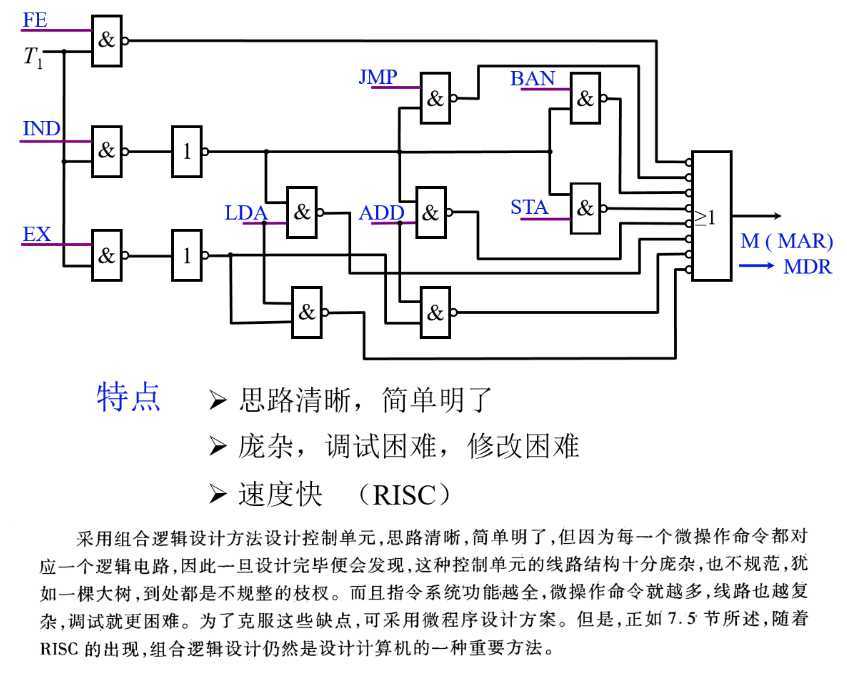

画出逻辑图

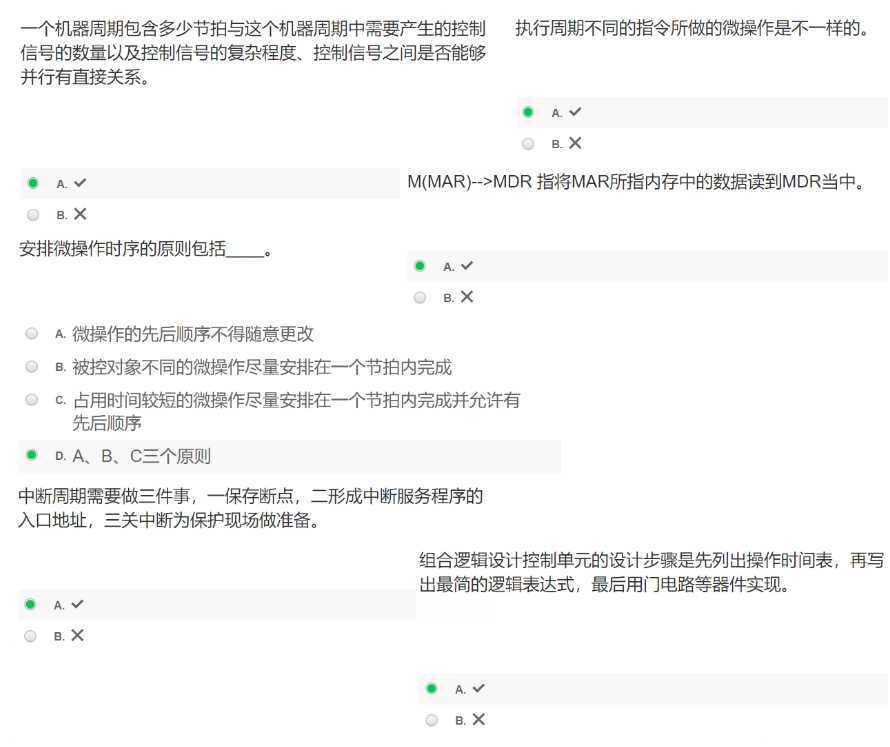

Test
