Python_DL_麦子学院（算法与应用_进阶）_23~25_CNN(Convolution Neural Network)

总结：

 CNN所有步骤：

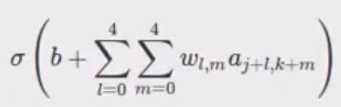

1. local receiptive fields：将这25个像素点（local receiptive fields）与w相乘加权求和之后加上b，就得到a，再利用激励函数对a进行激励，最后得到 了下一层神经元的值。       ，w：5x5
2.  我们假设共享权重和偏向，所以每次学习的特征都是一样的，只是每次小方块向右或向下的位置不一样。所以对于第一个隐藏层，所有神经元探测到同样的特征，只是位置不同。
3. Feature map:从输入层转化到输出层，我们有不同的feature来进行转化。我们将5X5的小方块，及w和b（模子），对应一个feature map。3个不同的5x5的小块，及w和b，就对应着3个feature map。对于28x28输入层的神经网络，假设我们有3个不同的feature map，在输出层，我们有3个24x24的神经元。即有几个feature map 就可以得到几个24x24的神经网络。
4. Pooling/max-pooling：对于第一个隐藏层24x24的维度，我们再做一个2x2的pooling，即利用这个2x2的值来求最大值。即看看着4个值哪个最大，把它放入到这个max-pooling中。反复进行，就得到一个12x12的max-pooling units，它的意义就是将信息浓缩。

 　　　　对于多个feature maps，我们要做多个max-pooling：

CNN所有步骤结合在一起：

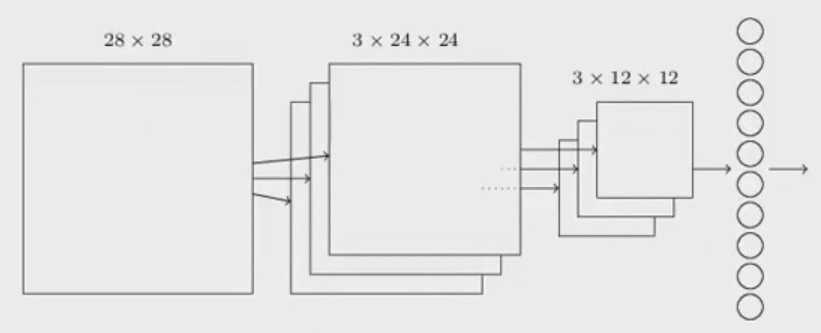

28x28的原始输入层，根据feature map，把输入图片变成3个24x24的图片，再通过pooling，得到3个12x12的图片，最后就是10个神经元。还是用Backpropagation，gradient descent解决

7.1 Convolution Neural Network 算法

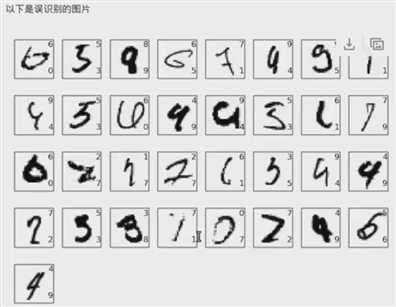

前面我们利用 CNN,GPU,Deep network, dropout, ensembles，结果达到接近人眼识别水平：99。67%的正确率。其中很多对于人眼都不容易识别。

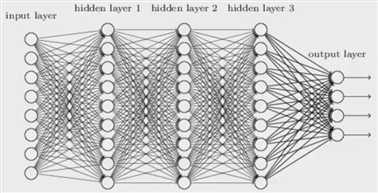

之前的神经网络是相邻层之间所有的神经元都两两相连。 输入层：凸显像素值（1维数据），输出层：0~9.

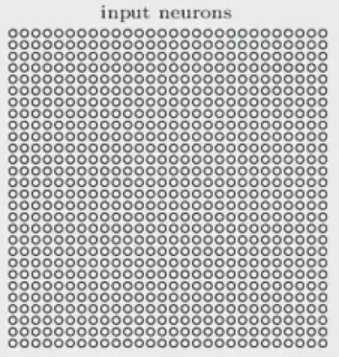

CNN结构很不一样，输入时一个二维的神经元（28X28）：

1) local receptive fields：

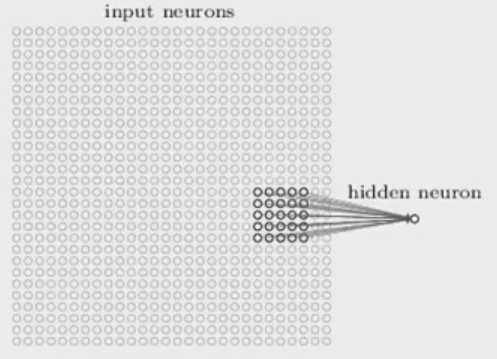

在输入为28X28二维神经元中，我们定义一个nxn大小的local receptive fields，如5x5的小方块。这5x5=25个神经元，都和下一层中的某个神经元连接起来。

   -5x5的小方块向右移动-》

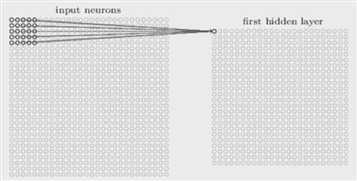

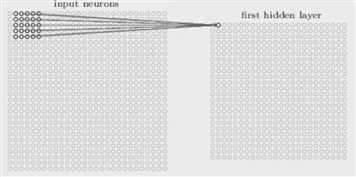

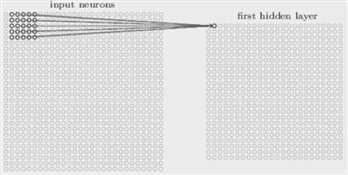

首先我们在左上角选中5x5的单位，连接下一层隐藏层的第一个神经元连接起来（将这25个像素点与w相乘加权求和之后加上b，加权求和就得到a，再利用激励函数对a进行激励，最后得到 了下一层神经元的值）。我们把local receptive field向右移动一格，构建另外一个神经元。不断向右向下移动，生成下一个隐藏层的所有神经元24x24。

stride：每次移动多少。如果向右移动一个像素，那么stride等于1.

2) 共享权重和偏向（shared weights and biases）

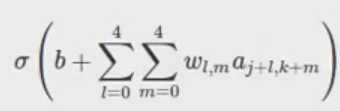

，w：5x5

将这25个像素点与w相乘加权求和之后加上b，就得到a，再利用激励函数对a进行激励，最后得到 了下一层神经元的值。我们假设共享权重和偏向，所以每次学习的特征都是一样的，只是每次小方块向右或向下的位置不一样。所以对于第一个隐藏层，所有神经元探测到同样的特征，只是位置不同。

这样学习的过程的好处：我们保留图像原始的形状特征。

3) Feature map

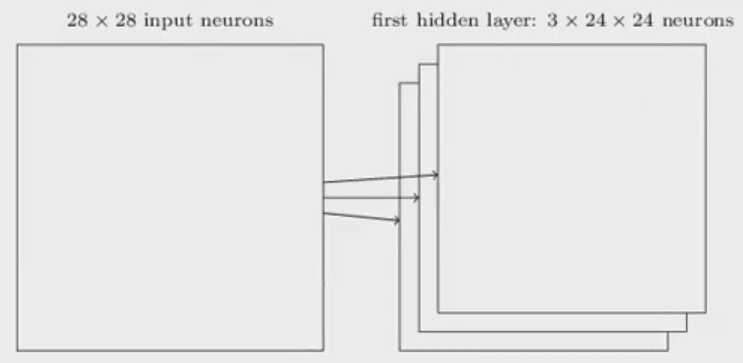

Feature map:从输入层转化到输出层，我们有不同的feature来进行转化。我们将5X5的小方块，对应一个feature map。3个不同的5x5的小块，就对应着3个feature map。对于28x28输入层的神经网络，假设我们有3个不同的feature map，在输出层，我们有3个24x24的神经元。即有几个feature map 就可以得到几个24x24的神经网络。

以上3个feature map是，每个是5x5。通常一些表现较好的方法都使用更多的feature map。

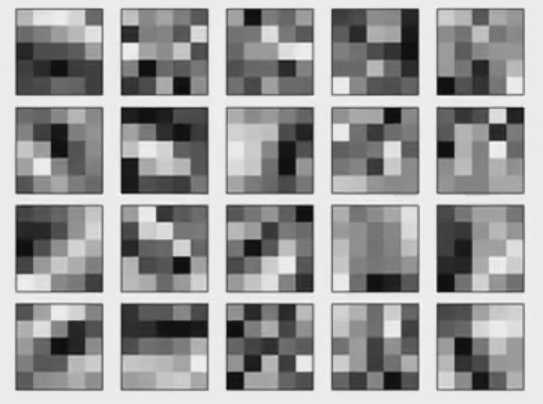

以上是学习出的，根据5x5的feature map。线色代表更小的权重（负数），更深的颜色代表更大的权重。

共享的权重和偏向（weights，bias）大大减少了参数的数量。之前的神经网络有784个像素值，隐藏层有30个神经元，那么一共就要有784*30=23520个weights，还要加上30个b，总共23550个参数。而对于每一个feature map，需要5x5=25个权重参数，假设1个偏向，26个，如果有20个feature maps，总共26x20=520个参数就可以定义CNN。所以使用共享的w和b，我们可以减少40倍的参数。

也可以简写成：（这是第一个隐藏层）

4) Pooling

Pooling layers：是浓缩神经网络的代表性，可以减少尺寸：

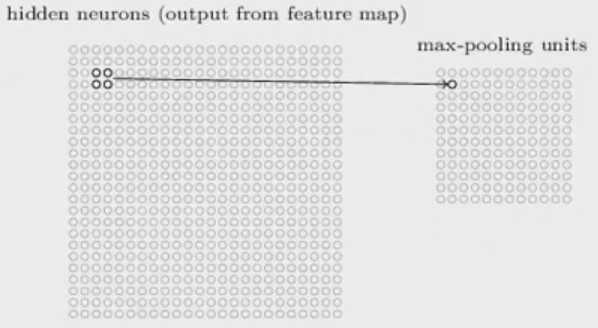

max-pooling：对于第一个隐藏层24x24的维度，我们再做一个2x2的pooling，即利用这个2x2的值来求最大值。即看看着4个值哪个最大，把它放入到这个max-pooling中。反复进行，就得到一个12x12的max-pooling units，它的意义就是将信息浓缩。

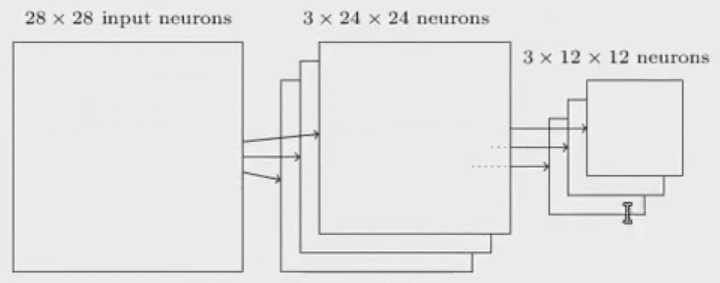

 对于多个feature maps，我们要做多个max-pooling：

重要特征点找到之后，绝对位置并步重要，相对位置更加重要

其他polling：L2 pooling，平方和开方

5) 以上所有步骤结合在一起：

28x28的原始输入层，根据feature map，把输入图片变成3个24x24的图片，再通过pooling，得到3个12x12的图片，最后就是10个神经元。还是用Backpropagation，gradient descent解决

7.2 Convolution Neural Network实现

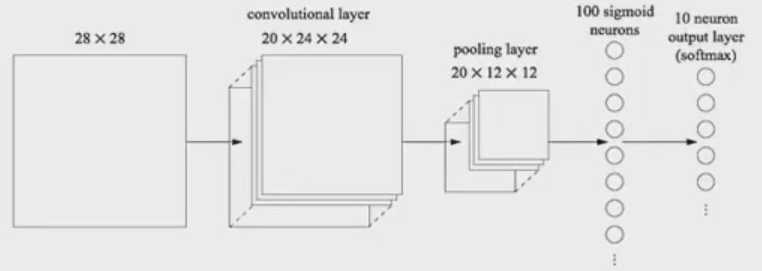

通过某个初始化的weights和bias，对输入层的每一个local receiptive field（在实际交易中，通常使用大于3x3的的小方块。）进行更新，得到一个24x24的feature map，利用另外的w和b，得到另外一个feature map，在这里我们有20不同的feature（w和b），就有20个24x24的feature maps，称为convolutional layer，再做pooling（在feature map做2x2的max-pooling（取max值）），得到20张12x12维的图片，称为pooling layer。接下来，利用100个神经元与pooling layer做fully connect.。输出层是10个神经元。

实例：3个隐藏层，每个隐藏层有100个神经元，训练60给epochs，学习率=0.1，mini-batch size：10

代码：network3.py
