openvswitch

安装

编译安装:

1. ./configure --prefix=/usr/local/ovs
2. make -j 4
3. make install

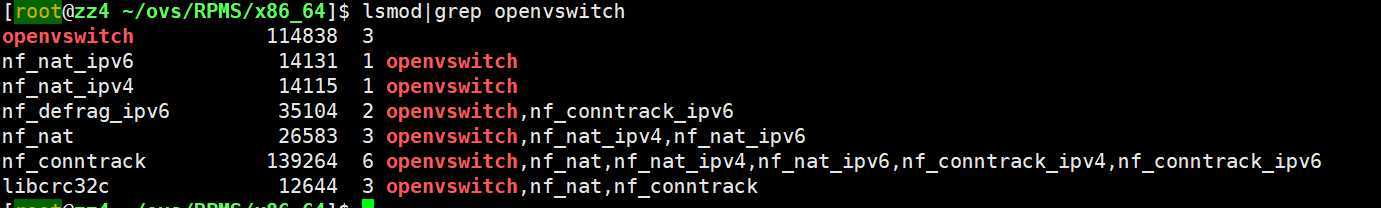

4. modprobe openvswitch

5. echo ‘export PATH=$PATH:/usr/local/ovs/share/openvswitch/scripts:/usr/local/ovs/bin:/usr/local/ovs/sbin‘ >> /etc/profile
   source /etc/profile　　
6. 编译的没有unit,需依靠/usr/local/ovs/share/openvswitch/scripts下的脚本ovs-ctl启动

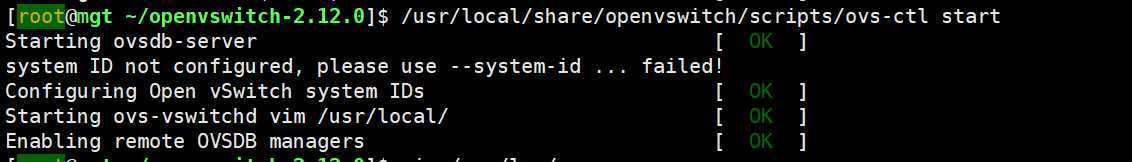

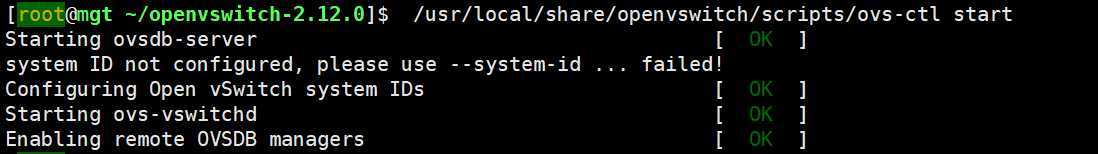

   ovs-ctl start

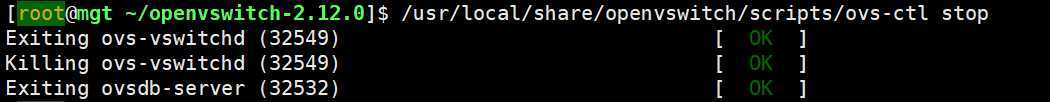

    ovs-ctl stop






7.

   ovs-vsctl add-br br0
   ovs-vsctl add-port br0 ens11f1

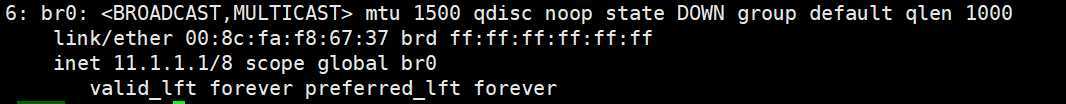

   ip addr add 11.1.1.1/8 dev br0

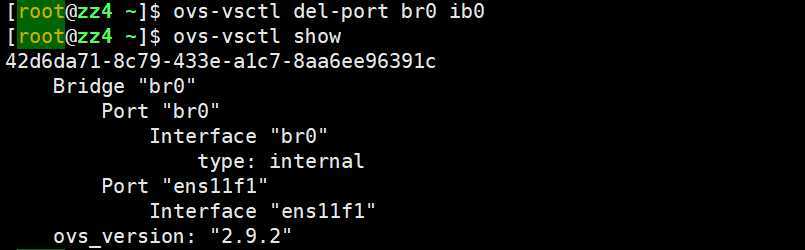

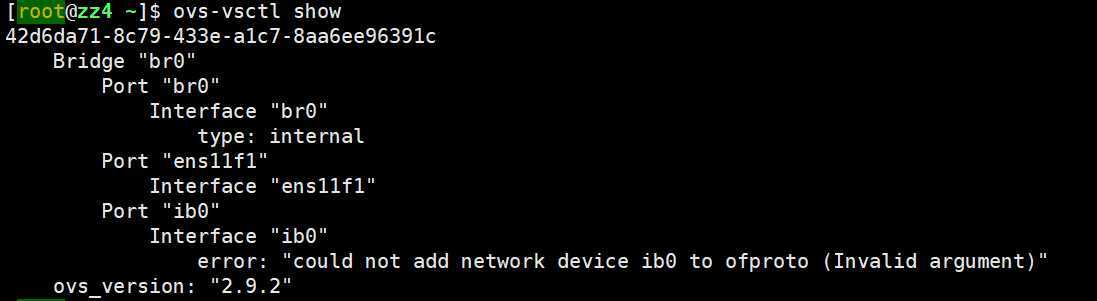

   ovs-vsctl show

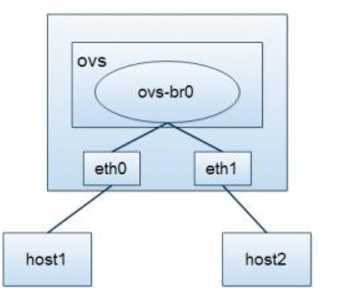

   创建桥的时候会创建一个和桥名字一样的接口，并自动作为该桥的一个端口，那么这个虚拟接口的作用，一方面是可以作为交换机的管理端口，另一方面也是基于这个虚拟接口，实现了桥的功能。





常用操作:

1. 查看openflow版本

2. 列出所有网桥

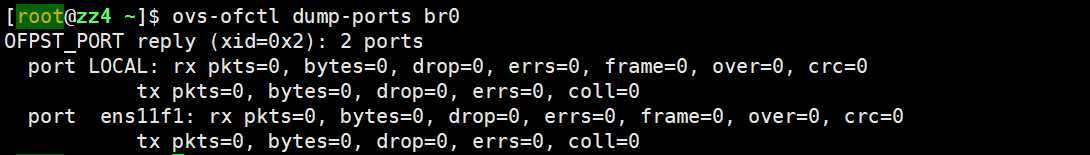

3. 查看br0上端口

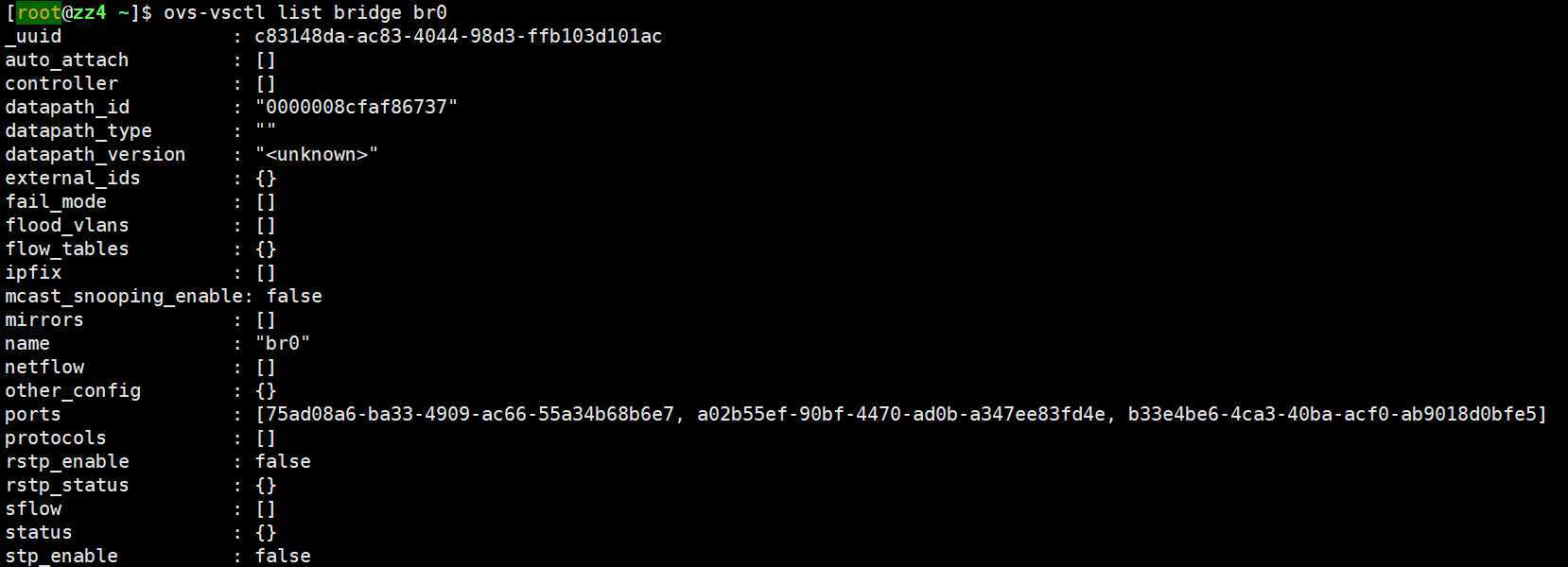

4. 列出br0的具体信息

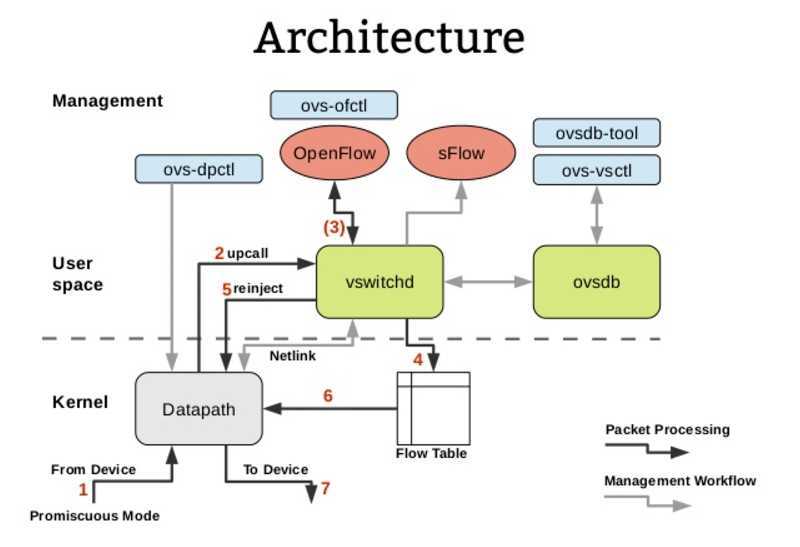

OpenVswitch架构

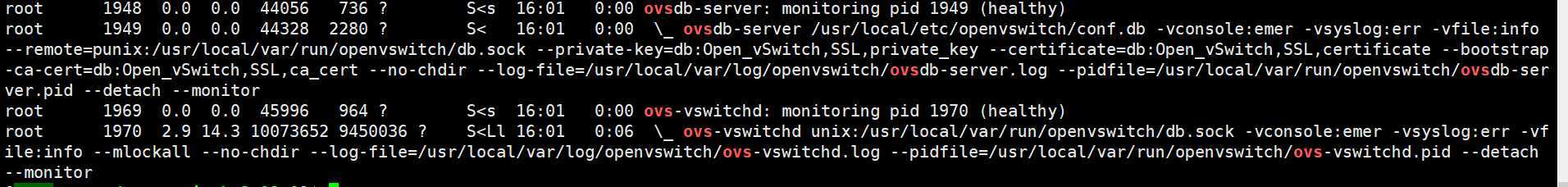

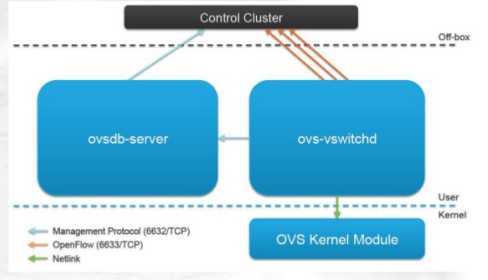

 OVS主要由三大部分组成:ovsdb-server　　ovs-vswitched　　ovs kernel module

1. ovs-vswitchd：OVS守护进程，OVS的核心部件，实现交换功能，和Linux内核兼容模块一起，实现基于流的交换（flow-based switching）。它和上层 controller 通信遵从 OPENFLOW 协议，它与 ovsdb-server 通信使用 OVSDB 协议，它和内核模块通过netlink通信，它支持多个独立的 datapath（网桥），它通过更改flow table 实现了绑定和VLAN等功能。

2. ovsdb-server：轻量级的数据库服务，主要保存了整个OVS 的配置信息，包括接口，交换内容，VLAN。ovs-vswitchd 会根据数据库中的配置信息工作。它于 manager 和 ovs-vswitchd 交换信息使用了OVSDB(JSON-RPC)的方式。

3. ovs-dpctl：一个工具，用来配置交换机内核模块，可以控制转发规则。

4. ovs-vsctl：主要是获取或者更改ovs-vswitchd 的配置信息，此工具操作的时候会更新ovsdb-server 中的数据库。

5. ovs-appctl：主要是向OVS 守护进程发送命令的，一般用不上。

6. ovsdbmonitor：GUI 工具来显示ovsdb-server 中数据信息。

7. ovs-controller：一个简单的OpenFlow 控制器

8. ovs-ofctl：用来控制OVS 作为OpenFlow 交换机工作时候的流表内容。





OVS各程序功能

 1 ovs-vswitchd： 主要模块，实现switch的daemon，包括一个支持流交换的Linux内核模块；
 2 ovsdb-server： 轻量级数据库服务器，提供ovs-vswitchd获取配置信息，例如vlan、port等信息；
 3 ovs-brcompatd： 让ovs-vswitch替换linux bridge，包括获取bridge ioctls的Linux内核模块；
 4 ovs-dpctl：用来配置switch内核模块；
 5 ovs-vsctl： 查询和更新ovs-vswitchd的配置；
 6 ovs-appctl： 发送命令消息，运行相关daemon；
 7 ovs-ofctl： 查询和控制OpenFlow交换机和控制器；
 8 ovs-openflowd：一个简单的OpenFlow交换机；
 9 ovs-controller：一个简单的OpenFlow控制器；
10 ovs-pki：OpenFlow交换机创建和管理公钥框架；
11 ovs-tcpundump：tcpdump的补丁，解析OpenFlow的消息；
12 ovs-bugtool：管理openvswitch的bug信息。
