步进电机

时间：2020-06-06 19:19:50 阅读：45 评论：0 收藏：0 [点我收藏+]

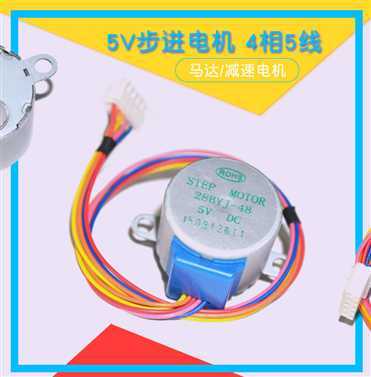

1 步进电机的外观

技术分享图片

2 步进电机的用途

对位置的控制，例如石英钟，有一个步进电机控制秒针的转动。

技术分享图片

3 步进电机的参数

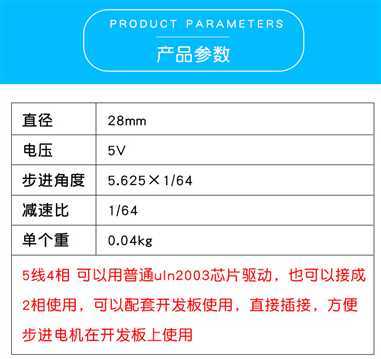

步进电机的参数如下图所示：

技术分享图片

电压：DC5V，步进电机是用脉冲直流供电的。

步进角度：例如石英钟的秒针，走一步相当于旋转6°，那么步进角就是6°。图中的步进角是5.625°，转动64步转一圈，也就是360°。

减速比：减速比相当于传动比，1/64就是指输入一个扭矩，输出64个扭矩。但输出速度也变为输入速度的1/64。

相数：步进电机内线圈绕组的数量，4相表示有4个绕组，绕组越多控制的越精细。

4 步进电机的控制

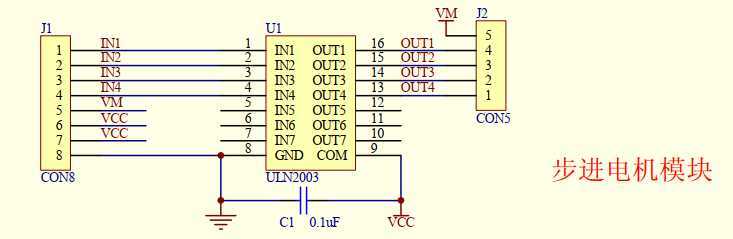

步进电机控制原理图如下图所示：

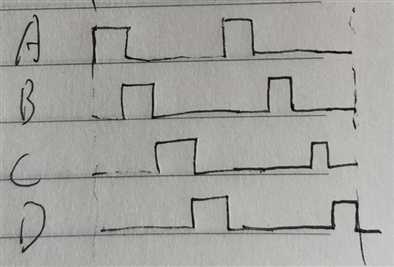

技术分享图片

步进电机控制程序如下所示：

#define MotorData P0                    //步进电机接口定义
uchar phasecw[4] ={0x08,0x04,0x02,0x01};//正转 步进电机相序
void MotorCW(void)
{
 uchar i;
 for(i=0;i<4;i++)
  {
   MotorData=phasecw[i];
   Delay_xms(4);//调节转速
  }
}
