简介：
stm32f0x内置两个看门狗（独立看门狗 窗口看门狗）。用来检测或解决由软件引发的错误故障。对于独立看门狗，其本质为一个12位的递减计数器。当减到0是，会产生复位信号。我们可以在数值减到0之前给递减计数器重新赋值（这一行为称为喂狗）来防止产生复位信号。

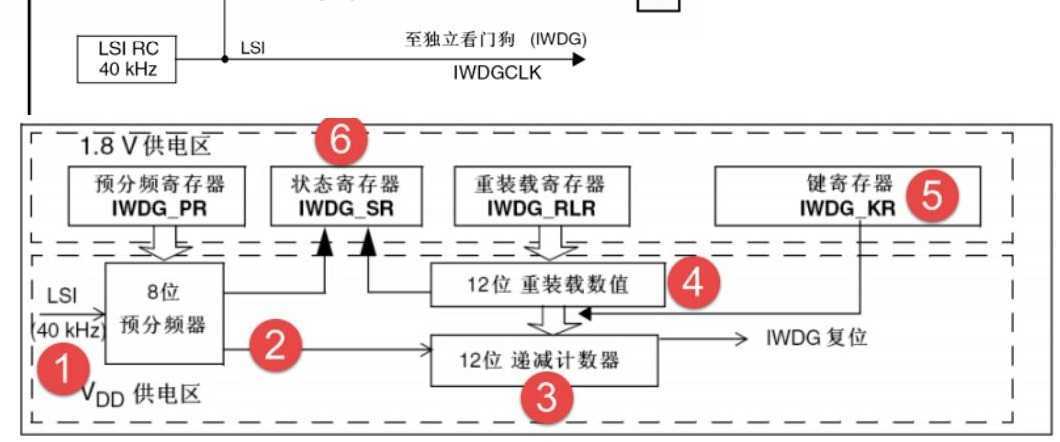

功能框图：
1.独立看门狗时钟来源LSI（内部低速时钟），时钟频率为40KHz.

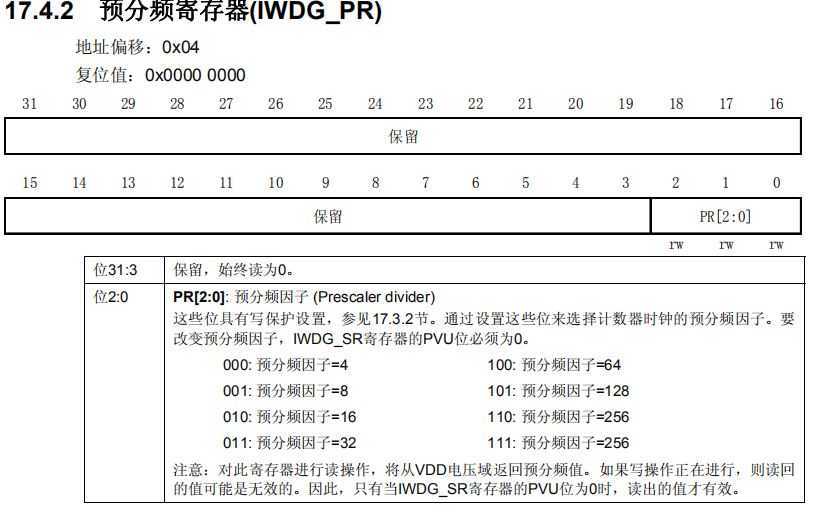

2.LSI时钟通过配置IWDG_PR寄存器进行分频，得到计数器时钟CK_CNT.
从参考手册可以看出可以进行4*2^(PR)分频，如001的分频因子为4*2^(1)=8

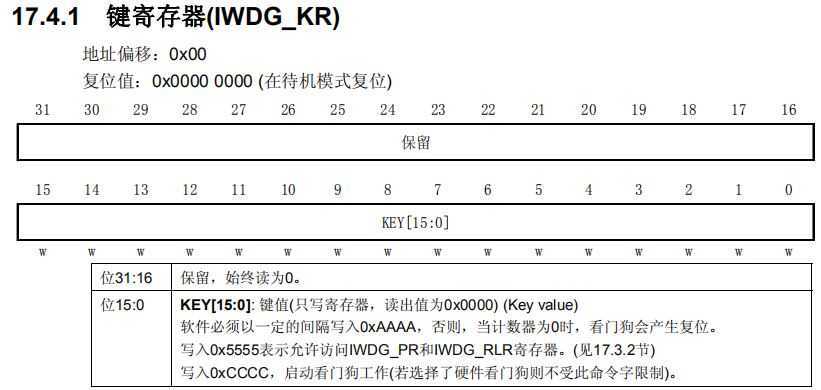

由于这个寄存器具有写保护设置。可以通过对键寄存器进行配置来取消写保护设置
从参考手册可以知道，对键寄存器写0x5555表示取消IWDG_PR 和IWDG_RLL寄存器的写保护设置
写0xAAAA表示喂狗，即将重装载寄存器中的值装载到计数器中
写0xCCCC表示启动看门狗
3.12位的递减计数器，最大值为0xfff，每隔1/CK_CNT（s）的时间，计数器的值减1，当减到0时，产生系统复位信号。
如：设置分频系数为64,则CN_CNT为LSI/分频系数=625Hz 计数器每减一次的时间为1/625 s，如果设置计数器初值/重装载值为625则每隔1s产生复位信号
4.当递减计数器的值减到0或喂狗时，从重装载寄存器中将数值装载到计数器中
5.见上面的键寄存器

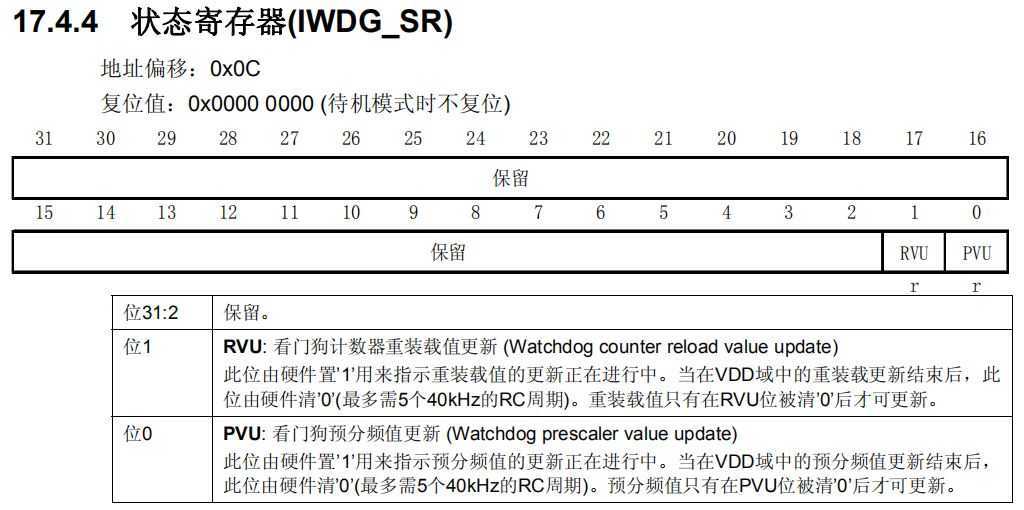

6.状态寄存器
RVU:为1表示正在重装载，装载结束，硬件清0
PVU：为1表示预分频值正在更新，跟新结束，硬件清0

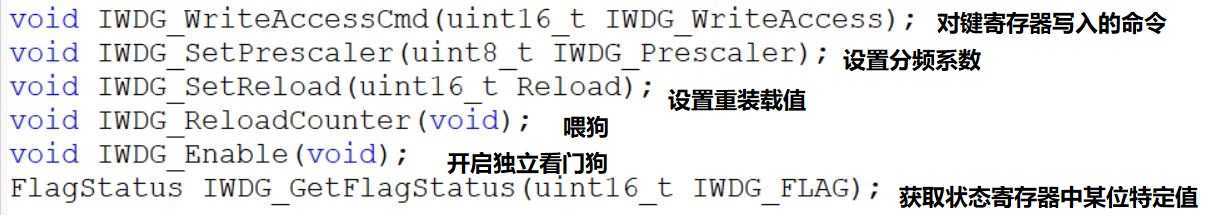

对独立看门狗操作的函数：
实验：
如果由于独立看门狗导致复位，LED1会闪烁，否则LED1一直亮

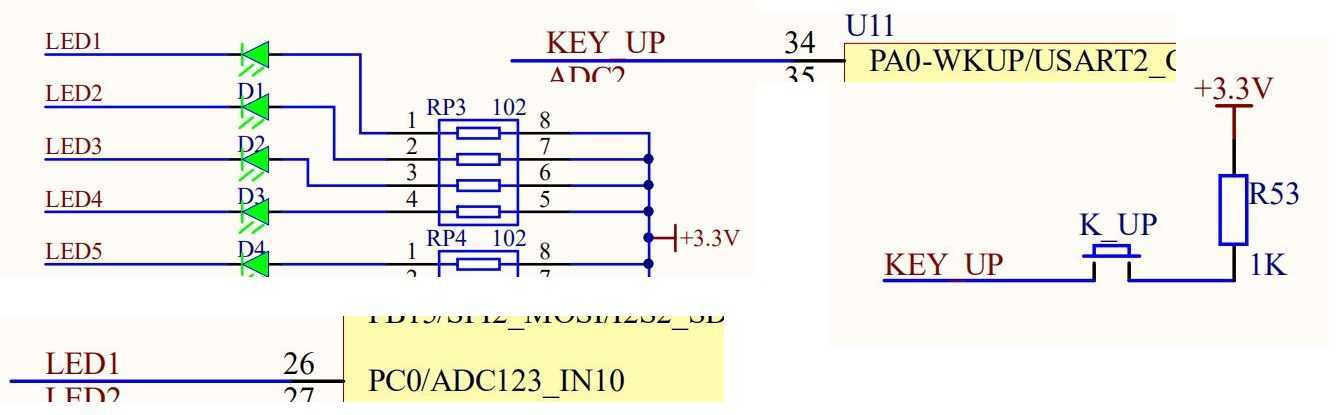

原理图：
独立看门狗头文件即源文件：
#ifndef _IWDG_H #define _IWDG_H #include "stm32f10x.h" void IWDG_Config(void); void free_dog(void); #endif
#include "iwdg.h" void IWDG_Config(void) { IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);//取消写保护设置 IWDG_SetPrescaler(IWDG_Prescaler_64);//设置分频因子 IWDG_SetReload(625);//设置重装载值 IWDG_Enable();//开启看门狗 } void free_dog(void) { IWDG_ReloadCounter();//喂狗 }
设置分频系数为64,重装载值为625，则每隔1s产生复位
main文件
#include "stm32f10x.h" #include "iwdg.h" void LED_KEY_GPIO_Config(void); int main(void) { LED_KEY_GPIO_Config(); IWDG_Config(); for(uint32_t i=0;i<5000000;i++);//在此延时是为了更好观察效果 while(1) { GPIO_ResetBits(GPIOC,GPIO_Pin_0); //上键按下 喂狗 if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)==SET) { free_dog(); } } } void LED_KEY_GPIO_Config(void) { GPIO_InitTypeDef GPIO_InitStruct; //led1初始化 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE); GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出 GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0; GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz; GPIO_Init(GPIOC,&GPIO_InitStruct); GPIO_SetBits(GPIOC,GPIO_Pin_0);//默认熄灭 //上键初始化 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPD;//下拉输入 GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0; GPIO_Init(GPIOA,&GPIO_InitStruct); }
