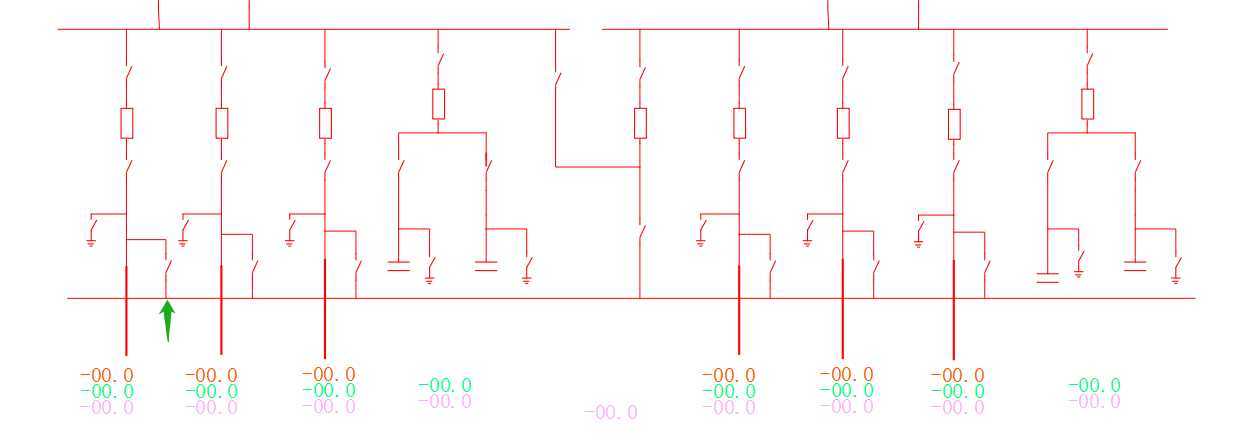

变电站内的接线方式：
在2020年1月份时，导入的主网模型中，由于旁母的问题造成单线图拼接时，无法找到首开关的出线侧，因此无法拼接上。
后添加判断出线开关侧是否连接母线设备，用于判断是平否连接有旁母，对于有旁母的刀闸，不进行染色，因此可避免从旁线刀闸继续向下找到别的出线开关。

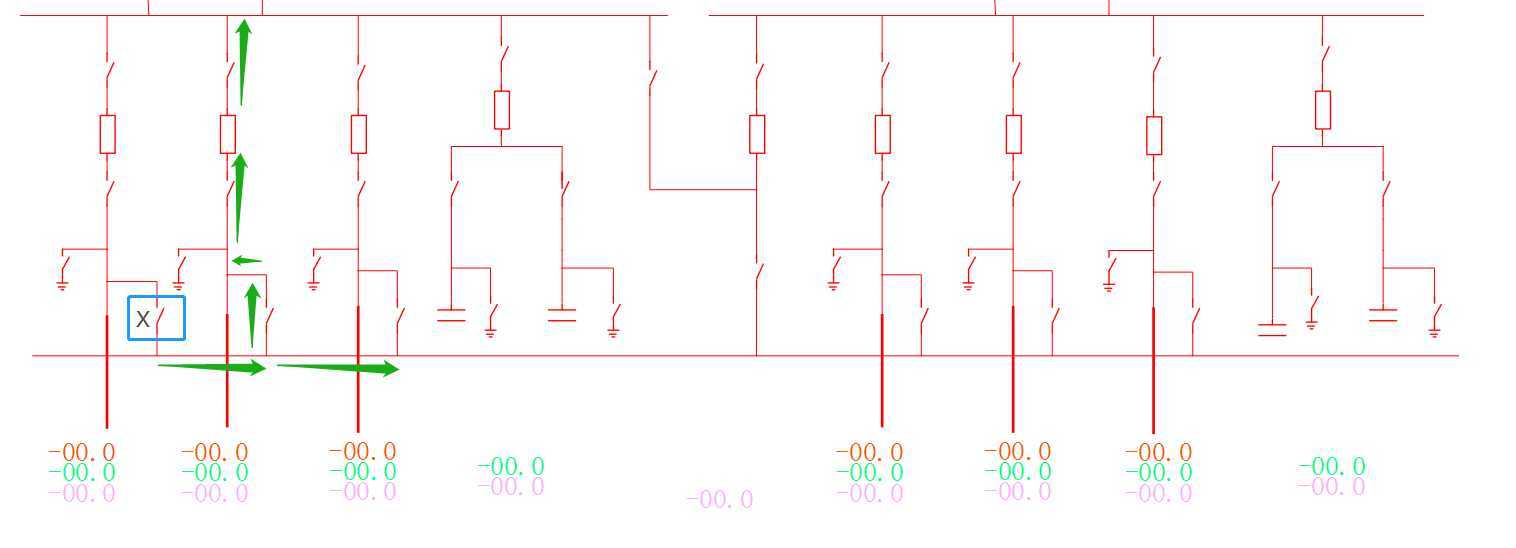

避免由刀闸X沿着绿色箭头找到其他出线开关，一旦找到其他开关，则无法判断最左侧开关，到底哪一边应该连接馈线段。
因此，必须从X旁母刀闸处就要截止寻找。但是图模程序中刀闸一侧是否连有母线，是重要的判断依据。
但是无锡新推送的图模文件中，下面的旁母并没有与相应的刀闸连接，而是一个孤立设备，就导致出现了上面说的找不到出线开关外侧的问题。
具体在图模model_import的日志中有相应的报错，报错信息为：
wrong path-jgACcb=XXX开关
wrong-jgACcb=XXX开关 init-not found outnd!!
wrong-jgACcb=XXX开关 last-not found outnd!!

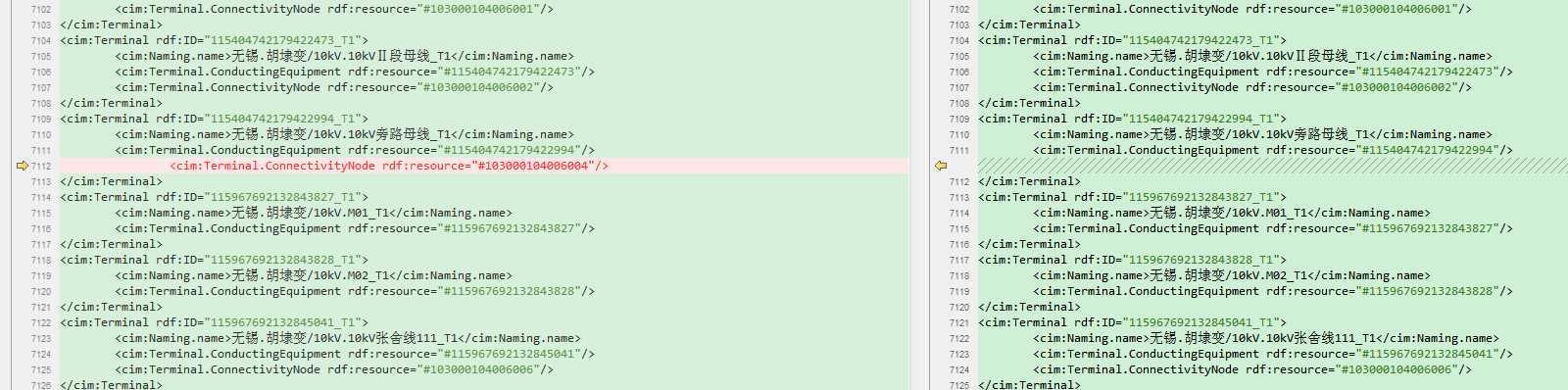

对比之前的模型文件及现在新推送的模型的模型文件可发现问题：
旁母确实没有连接端子。通过手动在主网模型中加入端子，再次导入主网模型之后，问题得到解决。
无锡主网出线开关带旁母，导致单线图首馈线段无法连接上出线问题
