§3 形式化规格约束下进行编程

S1 JML相关梳理

P0 作用

1）描述方法的功能，参数要求和输出结果，异常和正常行为

2）结合JML检查工具可以检测代码是否实现了预期功能，或者自动生成测试样例

P1 语法

0）注释格式：

//@ single line
/*@
  @ block
  @*/

1）行为：

• normal_behavior：正常行为
• exceptional_behavior：异常行为
  • signals语句：signals(E e) R，当条件R满足时要求抛出异常E
• 行为发生条件间不应当有交集

2）作用域

• public：只能用于public方法/字段
• private
• package
• protect
• spec_public：用于使一个private变量能够在规格中使用

3）前置条件和后置条件

• requires：前置条件，调用方法前应当满足的条件，通常限制参数
• ensures：后置条件，方法返回时应当满足的条件，通常限制返回值

4）模型域：JML注释的成员变量 model instance

//@ public model instance JMLObjectBag elementsInQueue
//@ public model static JMLObjectBag elementsInQueue

• 模型域到实现域的映射描述：represent

5）副作用：方法执行后修改了字段的值

• assignable直接修饰的arg，或是arg依赖的变量，允许在方法执行中赋值
• modifiable 允许修改
• 局部变量和方法形参也允许修改
  • 形参代表的引用可以重新指向，但是不允许修改指向对象的值
• arg在方法开始时尚未分配，允许分配
• assign /noting 相当于 pure。assign /everything 表示方法可以修改任何变量

6）类级不变量：进入和退出一个类中每个方法都必须满足的条件

• invariant：不变量条件

  constraint：变化约束条件，作用类似invariant，限制前后状态关系

• 分静态与非静态成员的约束：

  //@ public instance invariant
  //@ public static invariant


7）布尔表达：

• 量词：\forall \exists \min
• 关系： 蕴含==> <== <=>

8）E<:E2 E1是E2 子类/同类

9）集合：new ST {T x| R(x) && P()}

P2 JML关键字与库函数

\result返回值

\old(args)返回调用前args值

\not_assigned(args)参数是否在方法执行过程中赋值

\not_modifed(args)参数在方法执行期间取值不变

\nonnullelements(containner)表示continner中存储对象非null

\type(type) 返回type对应的类Class

\typeof(expr) 返回expr的准确类型

\sum product给定范围内表达式求和 积

//@ (\sum int i; 0 <= i && i < 5; i)

\max \min最大\小值

//@ (\max int i; 0 <= i && i < 5; i)

\num_of 满足条件的取值个数

//@ \num_of int x; R(x); P(x)
//equals to:
//@ \sum int x; R(x) && P(x); 1

P3 规格的继承

1）重载方法的规格需要使用 //@also 注释

2）为保证LSP原则，子规格应当满足一定约束：

• 子规格不变量蕴含父规格不变量
• 子规格副作用小于父规格副作用
• 子规格前后置条件蕴含父规格前后置条件

P4 JML相关工具链

1）OpenJML: 开源的JML工具，具有检查JML文档规格语法，逻辑问题的功能。早期我用它进行过JML文档语法的静态测试。

2）JMLUnitNG：基于JML的单元测试工具，支持自动生成测试样例

3）JMLEclipse：Eclipse自带的JML插件

注：关于JML工具链的尝试：

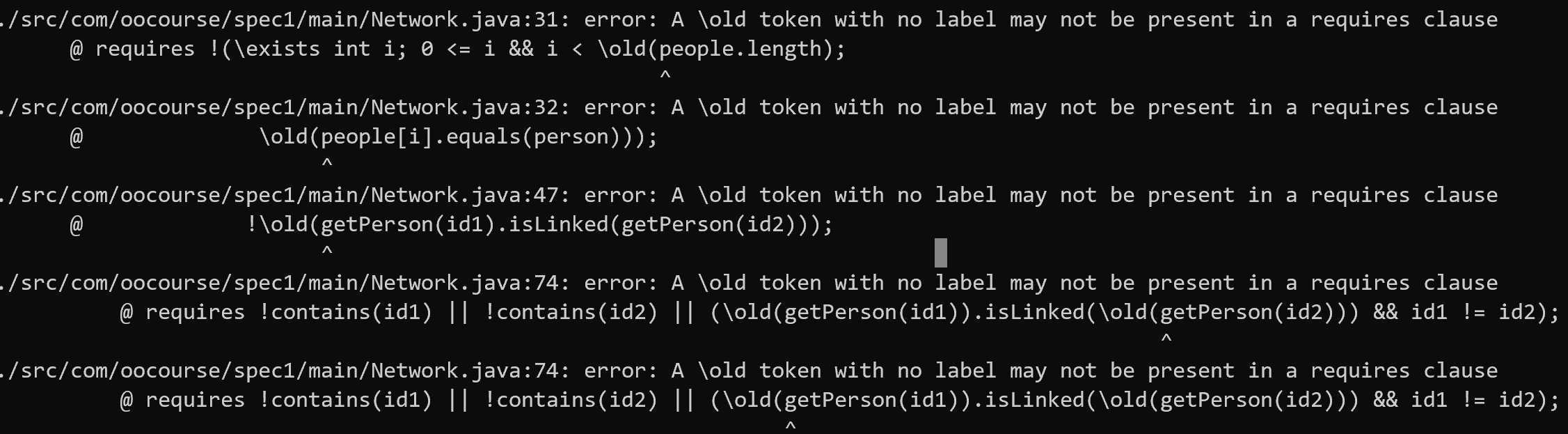

• OpenJML：许久前用其测过JML文档语法。由于自带说明书，用起来还是比较方便。如果要动态测试，需要编写represent实现模型域到实现域的映射。

• JMLUnitNG：写了简单的测试程序

  public class Test{
  	/*@ public normal_behavior
  	  @ ensures \result == a+b
  	  @*/
  	public static int add(int a, int b) {
  		return a+b;
  	}
  }

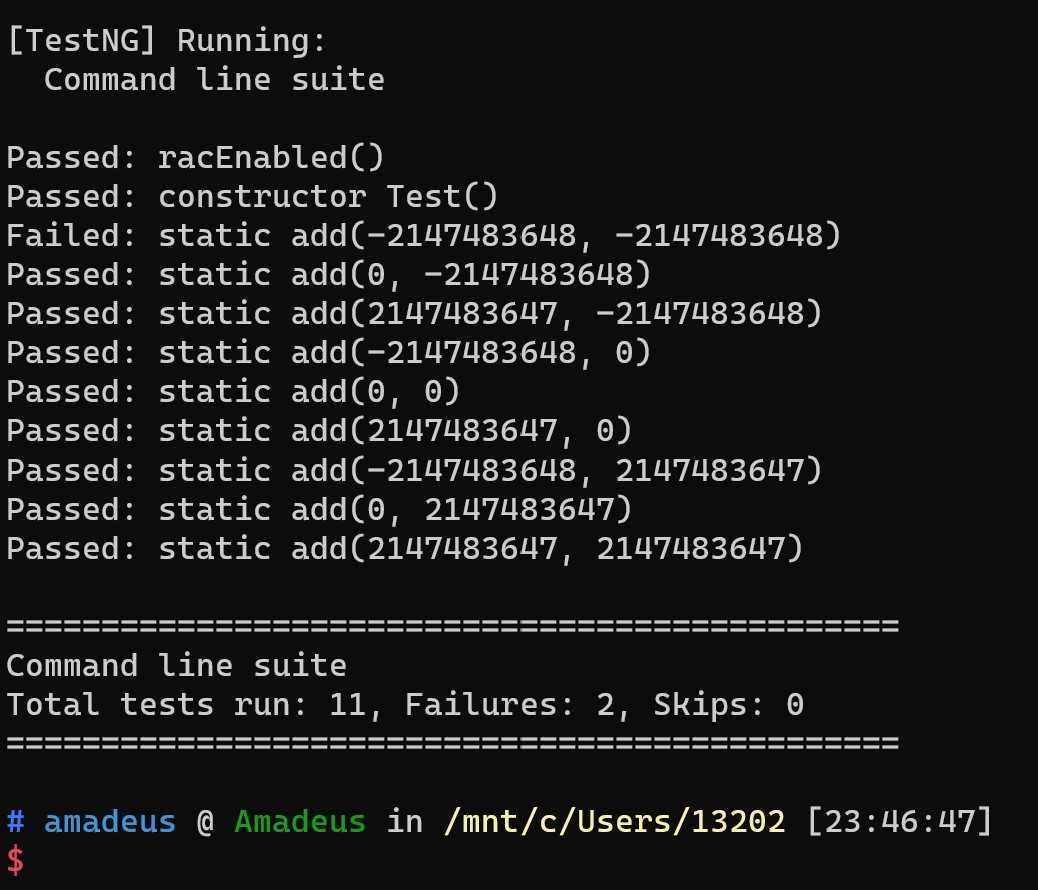

  运行结果：


  JMLUnit主动测试了边界范围的值，并没有做一般性测试。

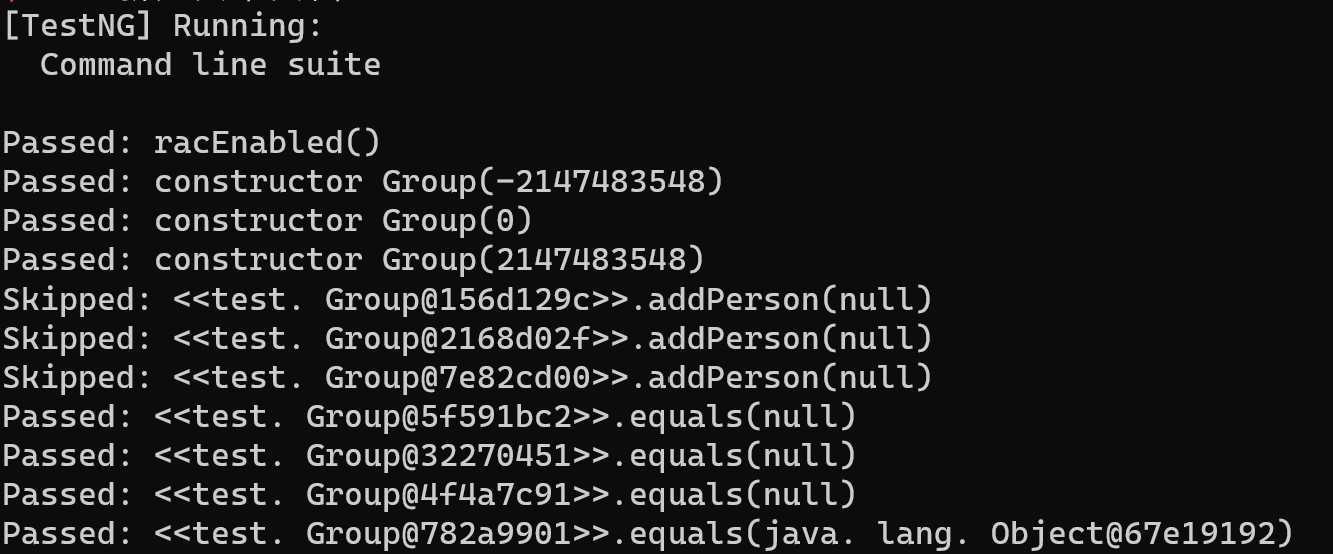

• Group的测试。一如既往，JMLUnitNG只会测试边界，由于它不会生成Person，所以它总是丢个null进去


S2 作业分析

1）架构分析：本次作业的规格都已由课程组给出。经过Metric量化分析，发现结构非常合理。

2）算法分析：

• 在isCircle中使用了并查集算法，在每次加入新成员时，分配一个新的连通块。当加入联系时，若联系的两个人处于不同连通块，则合并这两个连通块。在合并操作中，我选择修改包含成员数少的连通块中成员的连通块号。据了解有另一种做法是维护一个AVL，但是这样做在查找某位成员的连通块号的时候需要进行遍历。经过考虑，我选择了前者。理由是这种实现更快，而且我认为连通块查询频率高于修改频率，这样做更加符合实际。
• 在queryStrongLink中使用了Tarjan的魔改算法，没有记录所有的点双连通块，仅仅记录根节点(id1)所在的点双连通块，查找其中有无出现过(id2)并且块大小大于2。这样做减少了空间和时间开销。同时不同于常见的点双连通算法将边入栈的做法，我将点入栈，并且在查找到割点时，不将割点退栈。这样实现更快，也不需要添加多余的边类。
• 在queryMinPath中使用了堆优化DIJ算法。使用了内置的PriorityQueue优先队列，因此实现也很快。
• 对于Group，使用了效率从属变量方式，保存待查询的变量。这样修改其值很方便。缺点是relationsum这一属性与network是耦合的。

3）测试分析：

• 第一次作业中，我由于将p.queryValue(q)=0等价于!p.islink(q)，导致错了三个点。主要是测试不足
• 后两次作业中，由于采取充分测试，没有出bug。
• 测试中结合黑白盒测试。Junit负责测试边界情况。黑盒测试进行压力测试和一般情况测试，并尝试找出白盒测试中的盲点。

S3 心得体会

1）在本单元中，我才初步开始进行测试。在测试中我了解到，白盒测试往往用于功能性检查，黑盒测试往往用于鲁棒性检查。在白盒测试中总是很难做到全面的测试覆盖。

2）对于规格语言的理解：规格语言形式化地描述了程序的行为。我认为规格语言主要在开发之前作为思路梳理，避免后续编程中过于投入而失去整体把握。规格语言有利于产品经理与程序员沟通。同时，也明确定义了需求。但是我觉得JML实际上是为方法编写了一个等价实现。规格不一定要使用JML来描述，我觉得使用Python这样浅显易懂的语言来编写规格文档也可以起到相同的效果。其次，JML工具链并不成熟，许多测试工具没能正常运行。测试工具对于exisit array这样的规格描述基本无能为力。
