Halcon 学习笔记--形态学（5）

binary_threshold(Image : Region : Method, LightDark : UsedThreshold)
参数：
Image:需要进行阈值的图像
Region:处理后的区域
Method:分割方法(‘max_separability‘：最大限度的可分性, ‘smooth_histo‘：直方图平滑)
LightDark:提取的是黑色部分还是白色部分
UsedThreshold:自动阈值使用的阈值值

描述：
binary_threshold通过一个自动确定的全局阈值并返回区域中的分段区域来分割单通道图像。例如：在同质照明的背景下对字符的分割很有用。binary_threshold还会返回UsedThreshold中使用的阈值。
所使用的阈值是由方法中给出的方法决定的。目前，操作符提供了以下两种方法:“max_separability”和“smooth_histo”。这两种方法都只能用于具有双峰直方图的图像。
方法“smooth _histo”提供了由操作员bin_threshold提供的相同功能。方法“max_separability”倾向于为UsedThreshold确定较小的值。此外，它对柱状图中的稀疏孤立峰不太敏感，而且往往比“平滑”要快得多。
最大限度的可分性(max_separability)：
通过选择Method= ‘ max_separability ‘，根据“灰度直方图的阈值选择方法”的灰度直方图自动阈值调用。该算法首先计算图像的直方图，然后利用统计矩找到将像素分割为前景和背景的最优阈值，并最大化这两个类之间的可分性。此方法仅适用于byte和uint2图像。
直方图平滑(smooth_histo)：
通过选择Method = ‘smooth_histo ‘ binary_threshold可以通过以下方式确定阈值:首先确定灰度值的相对直方图。然后，从直方图提取相关的最小值，作为阈值操作的参数。为了减少最小值，直方图被平滑处理为一个高斯函数，就像在auto_threshold中一样。在平滑直方图中，掩模尺寸增大，直到最小值。然后，阈值设置为这个最小值的位置。

看效果：

当LightDark=light，max_separability选的区域比smooth_histo少一点

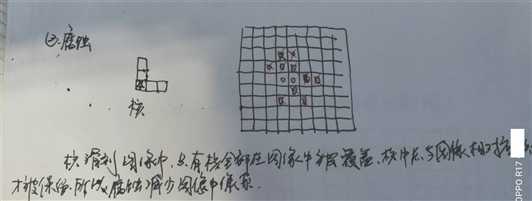

       减少图像白色像素的个数，及白色区域减少。对于二值化图像，就是求出二值化图像被覆盖的区域与掩模像素的病机，如有一个是0，则掩模的中心覆盖的二值化图像像素就是0，则反之；而对于灰度图来说是求出交集中像素的最小值作为新的像素。





 3、闭运算

     闭运算的功能类似于膨胀，只是增加像素相对膨胀较弱，通常会弥合较窄的间断和细长的沟壑，消除小的孔洞，填补轮廓线中的断裂。

     算子：

4.  开运算

     开运算的功能类似于腐蚀，只是减少像素相对膨胀较弱，一般会平滑物体的轮廓，断开较窄的狭颈并消除细的突出物。

算子：

closing(Region, StructElement:RegionClosing::)
功能：使用用户自定义的结构元素对区域进行闭运算
参数： Region(输入参数)：输入区域
StructElement(输入参数)：用户自定义结构元素
RegionClosing(输出参数)：闭运算的区域

closing_circle(Region: RegionClosing: Radius:)
功能： 使用圆形结构元素对区域进行闭运算。
参数： Region(输入参数)：输入区域
RegionClosing(输出参数)：闭运算后的区域
Radius(输入参数)：圆形结构元素的半径

closing_rectangle1(Region:RegionClosing:Width, Height:)
功能：使用矩形结构元素对区域进行闭运算
参数： Region(输入参数)：输入区域
RegionClosing(输出参数)：闭合后的区域
Width(输入参数)：矩形结构元素的宽度
Height(输入参数)：矩形结构元素的高度
