Python GTK + 3教程学习笔记 ——（5）布局与 glade

时间：2020-05-11 19:11:47 阅读：296 评论：0 收藏：0 [点我收藏+]

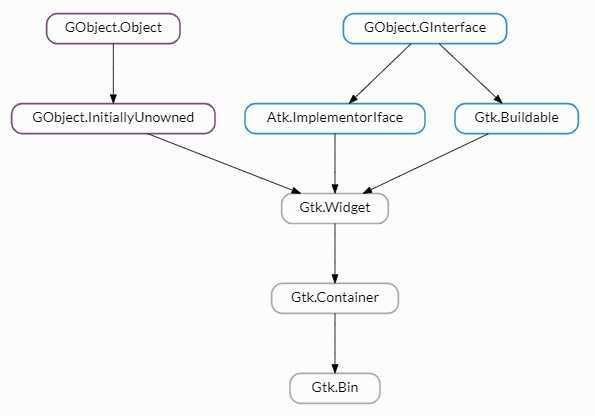

GTK的布局容器分为两种，一种是single-child容器，继承自Gtk.Bin，另一种是继承自Gtk.Container的multiple-child容器。关于这两类Gtk.Bin和Gtk.Container的层级结构如下：
技术分享图片
与翻译之前的文章不同，我这里便引入glade这个软件，这是一个UI设计器，gtk是声明式UI，与wpf类似是在配置文件中写好的。当然也可以用代码写，但是这样无法做到UI与后台分离。如果是ubuntu的话，使用sudo apt install glade安装galde即可。
最常用的布局容器是垂直或水平框（Gtk.Box)和网格（Gtk.Grid）

Gtk.Box

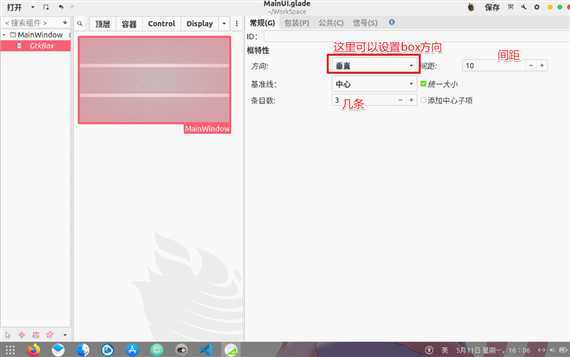

打开glade，从“顶层”中选择window添加上，再从“容器”中选择一个box添加到window上，默认box是3条、竖向排列。
技术分享图片

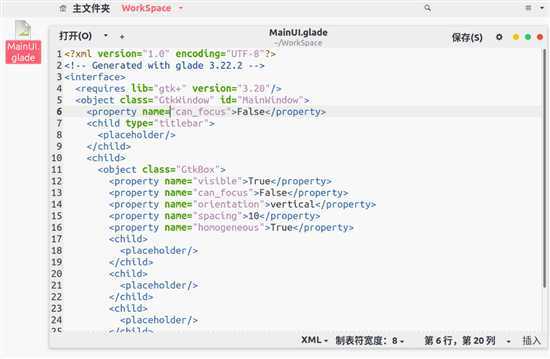

保存下，用任一文本编辑器打开刚刚保存的.glade文件就会发现其实这是个xml文件

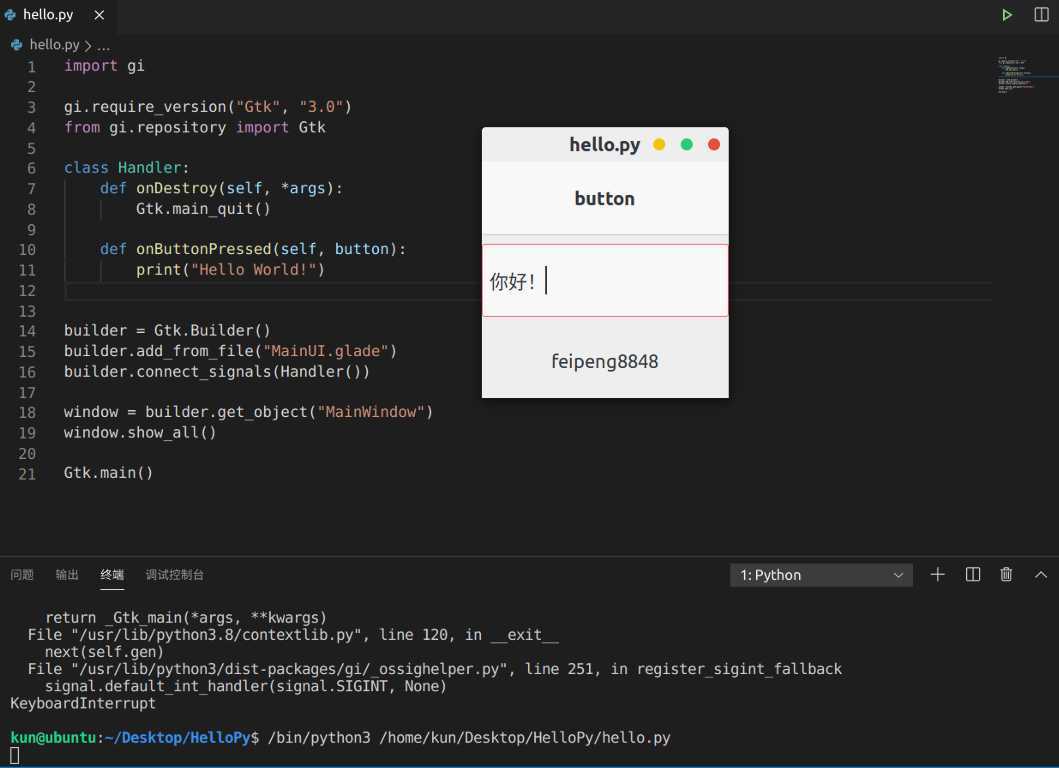

保存后放到python文件同目录下，使用下面的代码即可加载.glade文件的UI(为了效果，我给.glade文件添加了按钮、文本框和label)

import gi

gi.require_version("Gtk", "3.0")
from gi.repository import Gtk

class Handler:
    def onDestroy(self, *args):
        Gtk.main_quit()

    def onButtonPressed(self, button):
        print("Hello World!")

builder = Gtk.Builder()
builder.add_from_file("./MainUI.glade")
builder.connect_signals(Handler())
window = builder.get_object("MainWindow")
window.connect("destroy",Gtk.main_quit)
window.show_all()
Gtk.main()

技术分享图片

说回Gtk.Box,使用python代码也是可以实现布局UI的，如下就是放置了两个button
技术分享图片


gi.require_version("Gtk", "3.0")
from gi.repository import Gtk


class MyWindow(Gtk.Window):
    def __init__(self):
        Gtk.Window.__init__(self, title="Hello World")
        # 设置容器之间的间隔是6个像素
        self.box = Gtk.Box(spacing=6)
        self.add(self.box)

        self.button1 = Gtk.Button(label="Hello")
        self.button1.connect("clicked", self.on_button1_clicked)
        # 如果是垂直排列下面的函数就是添加button1到box从上向下放置，如果是横排就是从左到右放置
        self.box.pack_start(self.button1, True, True, 0)

        self.button2 = Gtk.Button(label="Goodbye")
        self.button2.connect("clicked", self.on_button2_clicked)
        # 如果是垂直排列下面的函数就是添加button2到box从下到上放置，如果是横排就是从右侧到左侧放置
        self.box.pack_start(self.button2, True, True, 0)

    def on_button1_clicked(self, widget):
        print("Hello")

    def on_button2_clicked(self, widget):
        print("Goodbye")


win = MyWindow()
win.connect("destroy", Gtk.main_quit)
win.show_all()
Gtk.main()

Grid

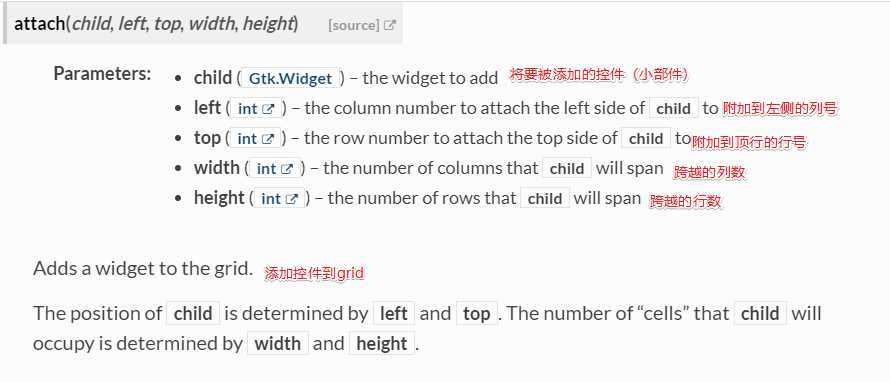

顾名思义就是网格布局，wpf用的最多的就是grid，使用Gtk.Grid.attach()方法添加子项，子项可以跨越多行或者多列。Gtk.Grid.attach()有如下参数
技术分享图片

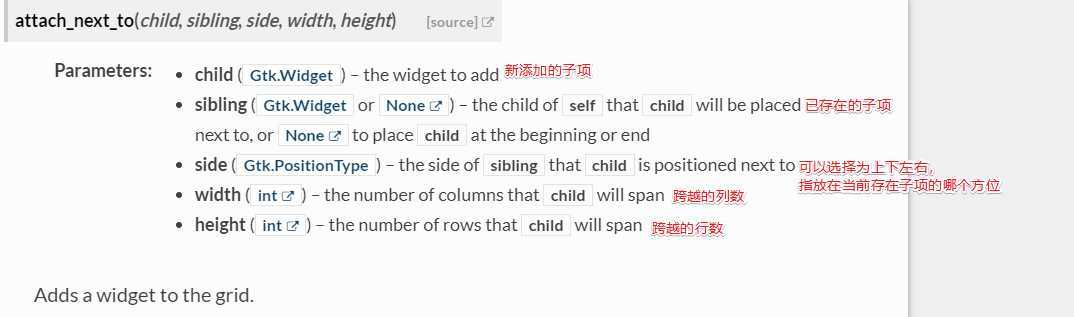

可以使用Gtk.Grid.attach_next_to()添加一个子项靠近当前已经存在的子项

下面是示例

import gi

gi.require_version("Gtk", "3.0")
from gi.repository import Gtk


class GridWindow(Gtk.Window):
    def __init__(self):
        Gtk.Window.__init__(self, title="Grid Example")

        grid = Gtk.Grid()
        self.add(grid)

        button1 = Gtk.Button(label="Button 1")
        button2 = Gtk.Button(label="Button 2")
        button3 = Gtk.Button(label="Button 3")
        button4 = Gtk.Button(label="Button 4")
        button5 = Gtk.Button(label="Button 5")
        button6 = Gtk.Button(label="Button 6")

        grid.add(button1)
        grid.attach(button2, 1, 0, 2, 1)
        grid.attach_next_to(button3, button1, Gtk.PositionType.BOTTOM, 1, 2)
        grid.attach_next_to(button4, button3, Gtk.PositionType.RIGHT, 2, 1)
        grid.attach(button5, 1, 2, 1, 1)
        grid.attach_next_to(button6, button5, Gtk.PositionType.RIGHT, 1, 1)


win = GridWindow()
win.connect("destroy", Gtk.main_quit)
win.show_all()
Gtk.main()
