【雕爷学编程】MicroPython动手做（05）——零基础学MaixPy之LCD液晶屏

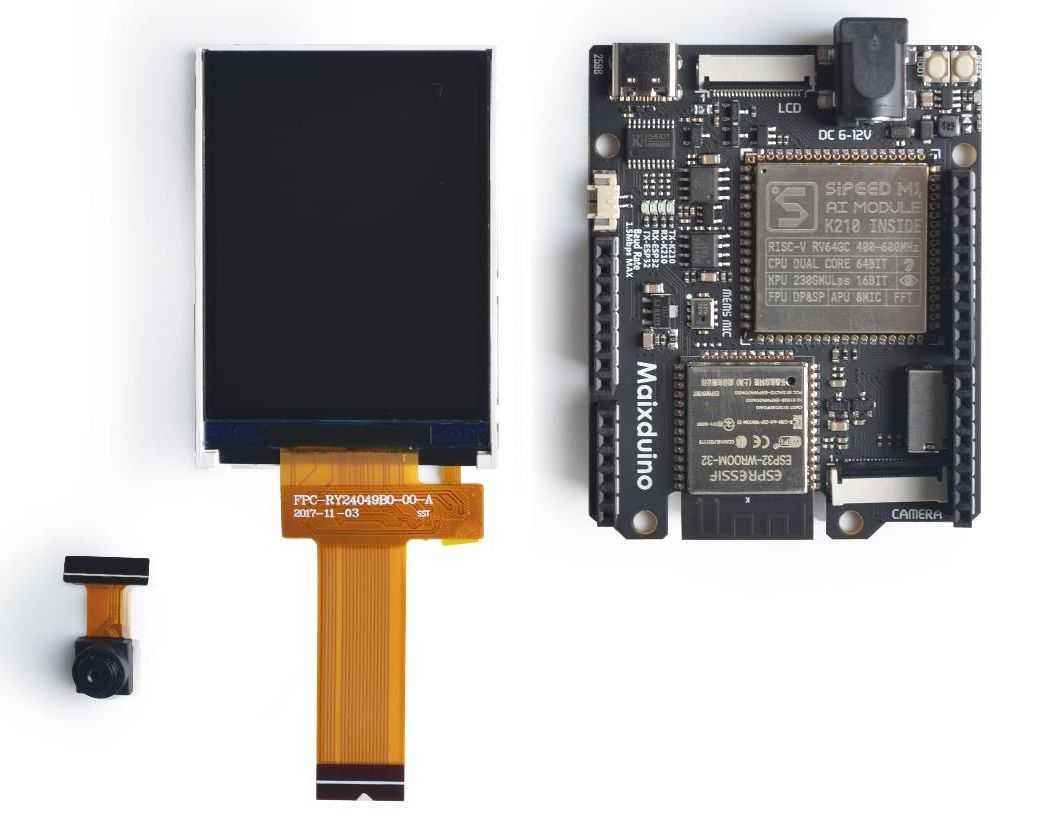

配套 2.4寸LCD屏 ST7789驱动器芯片（24P 320X240）

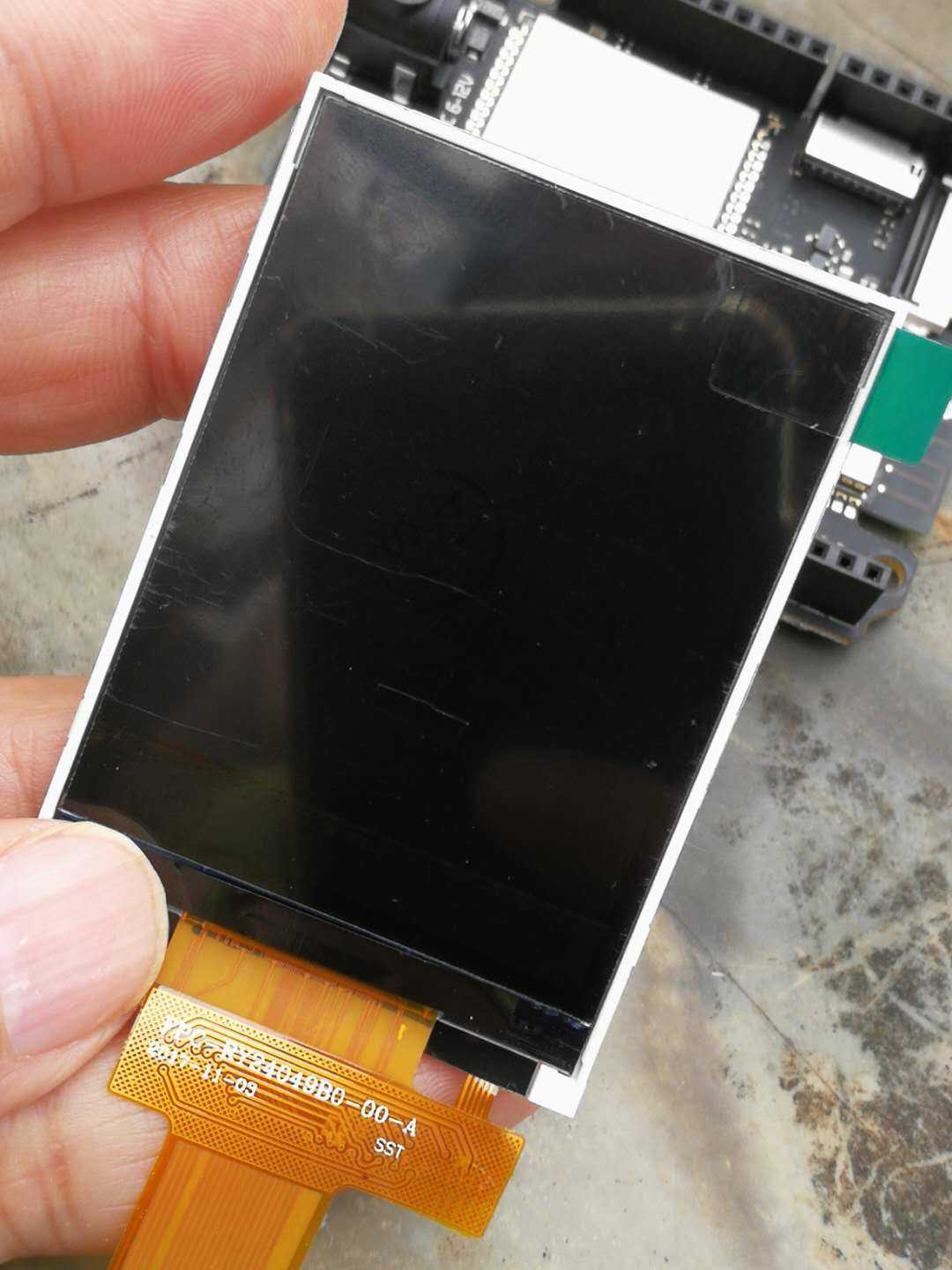

ST7789驱动器芯片2.4寸LCD屏（24P 320X240）
主要参数

1. 模块名称：液晶显示模块
2. 型号：KD024C-4
3. 同类型型号:
4. 兼容型号：
5. 显示模式：TFT
6. 显示色彩：65/262K
7. 分辨率: 240*320
8. 点距：0.153 (H) x 0.153 (V)
9. 视角：12:00
10. 控制IC：ST7789V
11. 显示类型：全透型，常白
12. 外形尺寸：42.72*60.26*2.6mm
13. 可视面积：38.32*50.56 mm
14. 点阵区面积：36.72*48.96mm
15. 亮度：300cd/m2
16. 对比度：500
17. 接口类型: 8/9/16/18位8080并口
                   16/18位RGB接口
                    3/4线SPI接口
18. 引脚数：24
19. 引脚距离：0.5mm
20. 连接类型: FPC插接型
21. 工作电压：3.3V
22. 背光灯颜色及类型: 白色LED背光
23. 背光电路：4 LED 并联, 共阳
If=80mA, Vf =3.2V
24. 使用寿命：100000h
25. 工作温度：-20----70°C
26. 储存温度：-30----80°C
27. 质量体系认证：ISO9001:2008
28. 产品认证：RoHS

#MicroPython动手做（05）——零基础学MaixPy之LCD液晶屏
#测试程序之一：显示英文

#MicroPython动手做（05）——零基础学MaixPy之LCD液晶屏

#测试程序之一：显示英文


import lcd


lcd.init()

lcd.draw_string(100, 100, "hello MicroPython!", lcd.RED, lcd.BLACK)

　　lcd 屏幕显示驱动

lcd.display(image, roi=Auto)
在液晶屏上显示一张 image（GRAYSCALE或RGB565）。

roi 是一个感兴趣区域的矩形元组(x, y, w, h)。若未指定，即为图像矩形

若 roi 宽度小于lcd宽度，则用垂直的黑色边框使 roi 居于屏幕中心（即用黑色填充未占用区域）。

若 roi 宽度大于lcd宽度，则 roi 居于屏幕中心，且不匹配像素不会显示（即液晶屏以窗口形态显示 roi 的中心）。

若 roi 高度小于lcd高度，则用垂直的黑色边框使 roi 居于屏幕中心（即用黑色填充未占用区域）。

若 roi 高度大于lcd高度，则 roi 居于屏幕中心，且不匹配像素不会显示（即液晶屏以窗口形态显示 roi 的中心）。

roi 是键值参数，必须在函数调用中通过写入 roi= 来显式地调用。

#MicroPython动手做（05）——零基础学MaixPy之LCD液晶屏

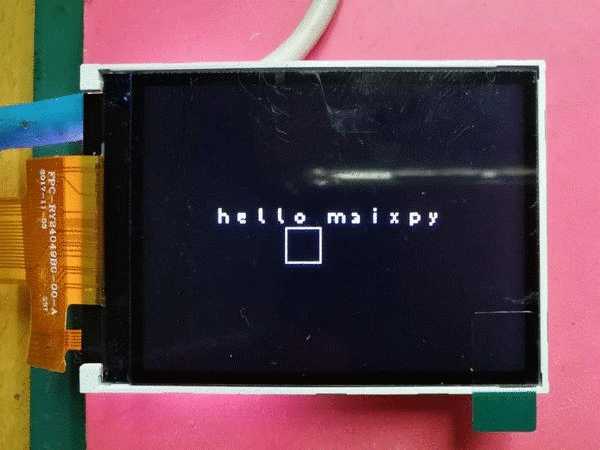

#测试程序之二：LCD屏显示"hello maixpy"

import lcd, time

import image

bg = (236,36,36)

lcd.init(freq=15000000)

lcd.direction(lcd.YX_RLDU)

lcd.clear(lcd.RED)

time.sleep(1)

lcd.draw_string(120, 120, "hello maixpy", lcd.WHITE, lcd.RED)

time.sleep(2)

img = image.Image()

img.draw_string(60, 100, "hello maixpy", scale=2)

img.draw_rectangle((120,120,30,30))

lcd.display(img)
