初次入门simulink，由于学习了数字逻辑，试图进行仿真，首先需要的就是8421码，但是没找到simulink里面相关模块，如果各位知道怎么弄可以评论告诉我分享分享哈哈

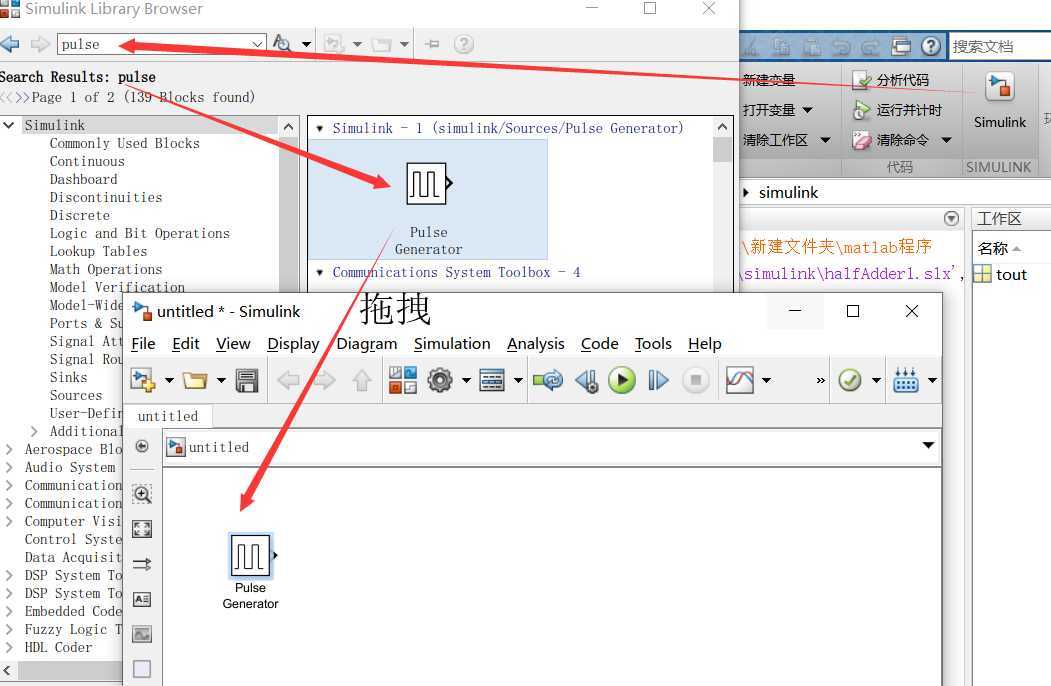

我用的是matlab2016b，首先打开simulink，找到脉冲发生器模块(pulse generator)，拖拽到工作区

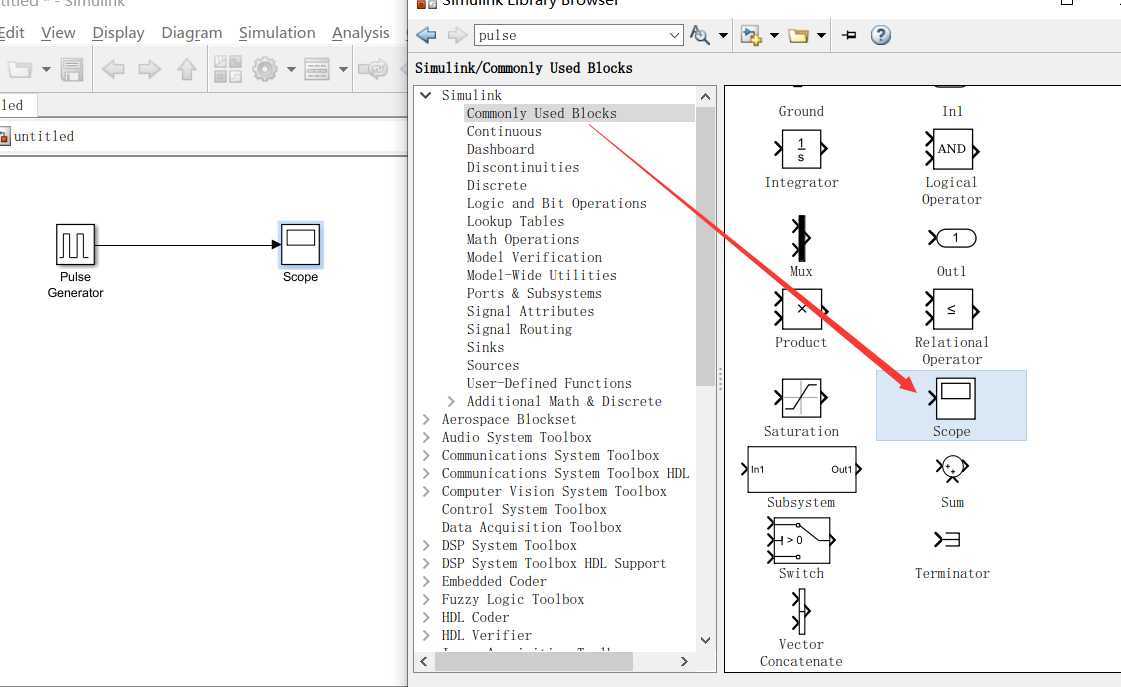

这个就是可以产生周期矩形波的元件，首先我们再拿出一个示波器，用鼠标把他们连接起来

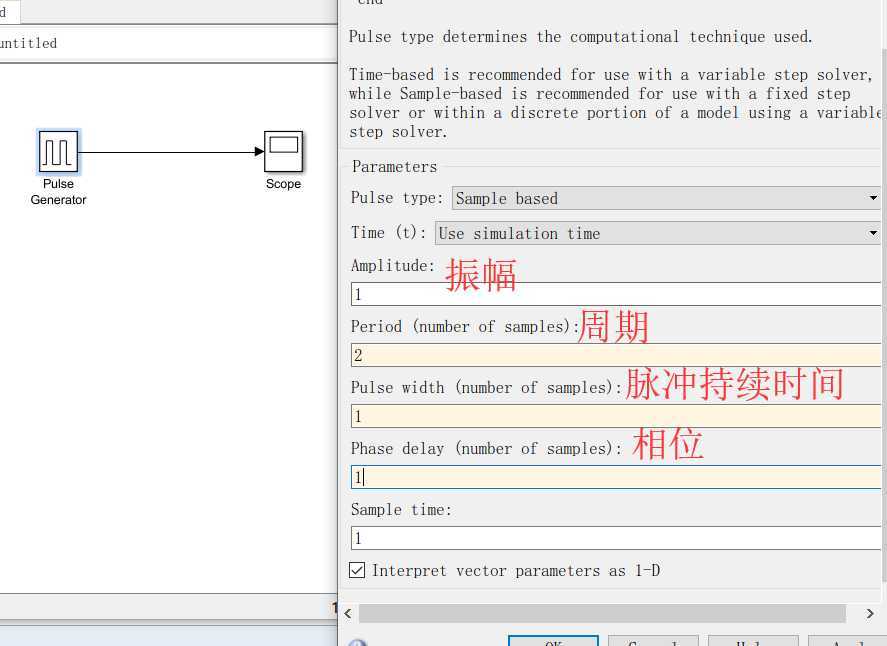

然后我们双击pulse generator，来调整我们需要的波形，这里我们产生波形 0101010101010101.......

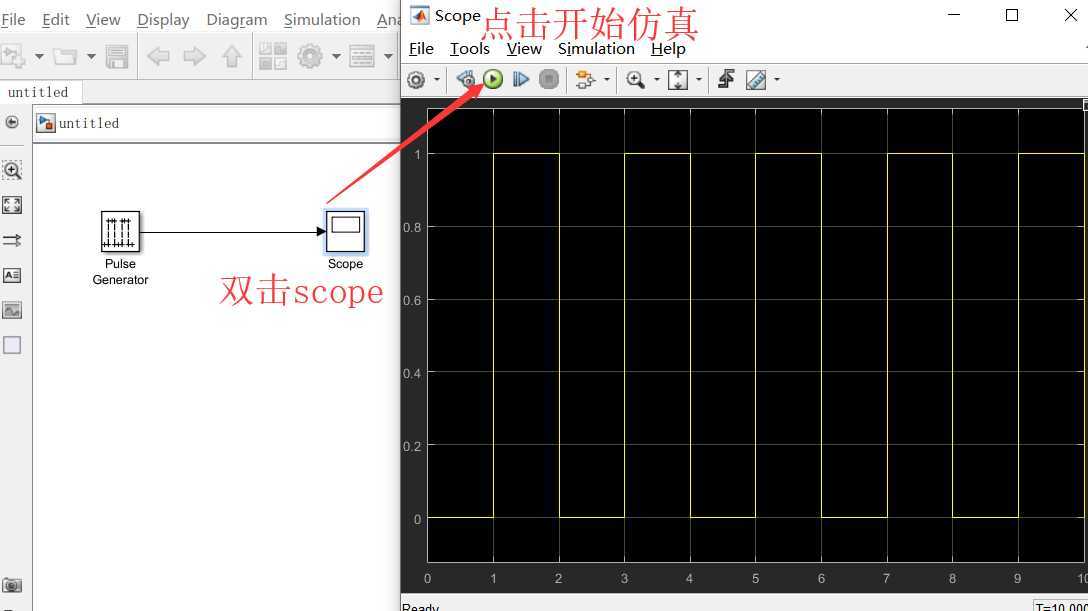

然后点击仿真
===========位数为4的8421码，
我们先写出需要的码，观察其规律，下面四行数，竖着看，就是8421码吧
0000000011111111
0000111100001111
0011001100110011
0101010101010101

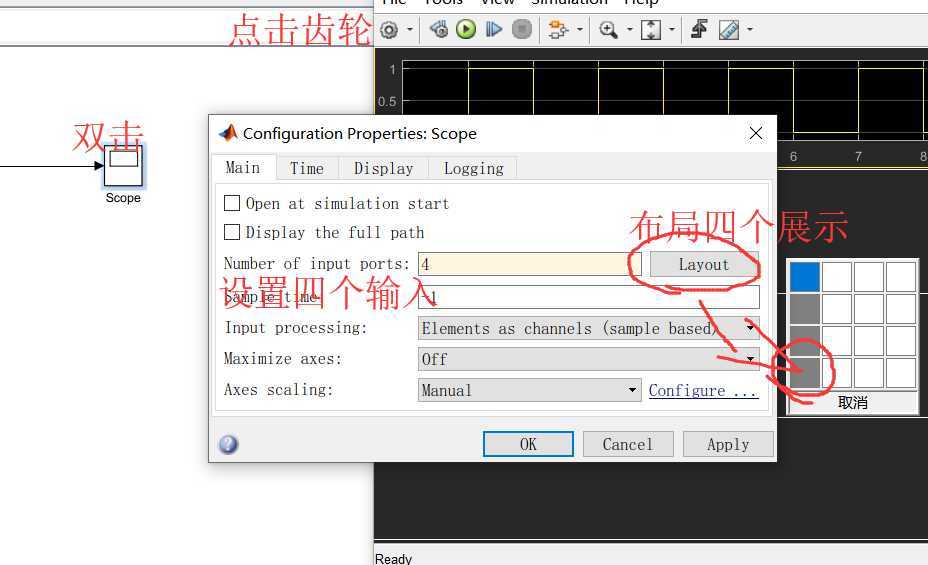

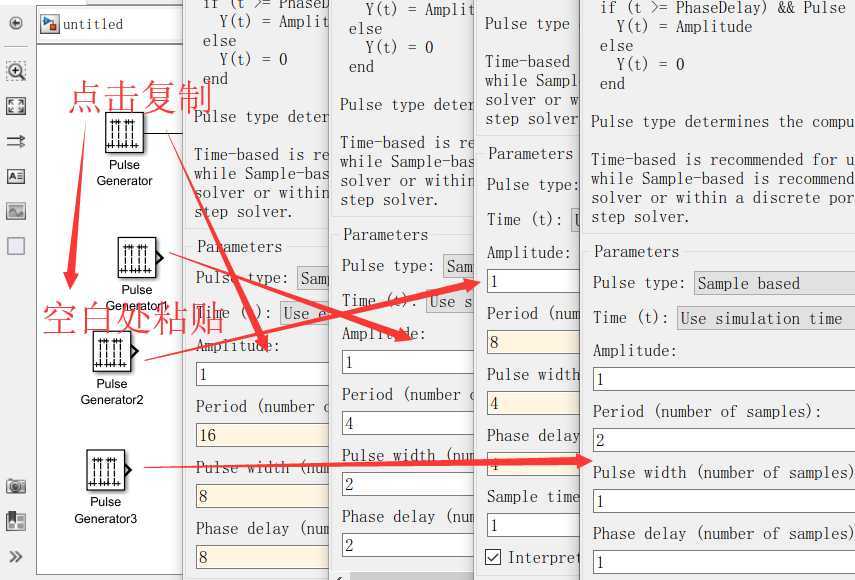

我们只需要四个脉冲发生器就可以产生，周期分别为16，8，4，2，脉冲持续时间分别是8，4，2，1。pulse generator的起始都是高电平，因此相位也设为8，4，2，1.如图
设置好波形之后

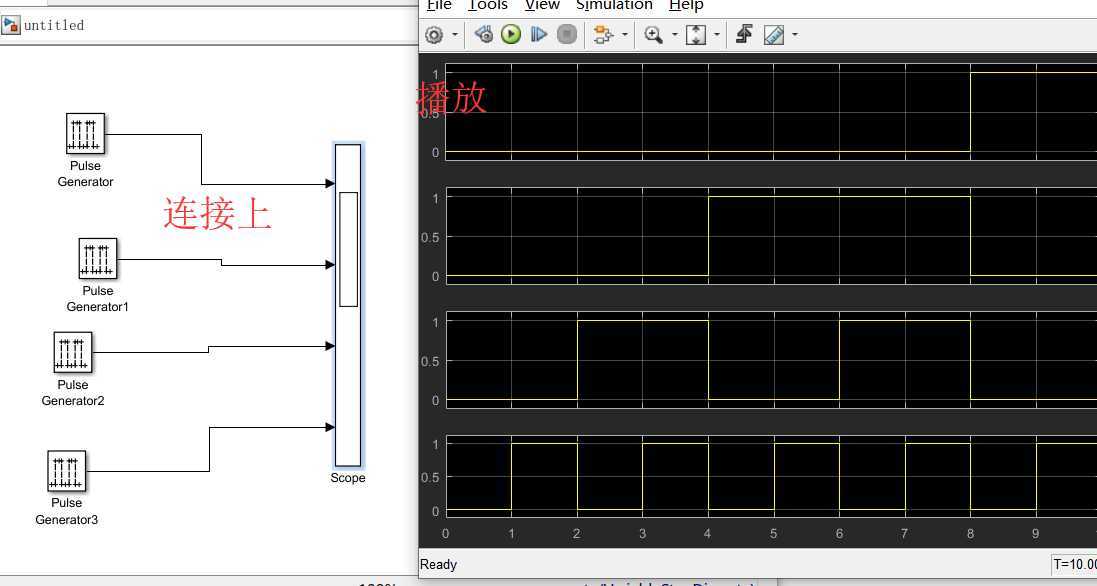

竖着看高低电平，从左到右依次是
0000，0001，0010，0011，......这就是8421了！
----------------
