XGB PLC Modbus操作笔记

XGB PLC Modbus操作笔记

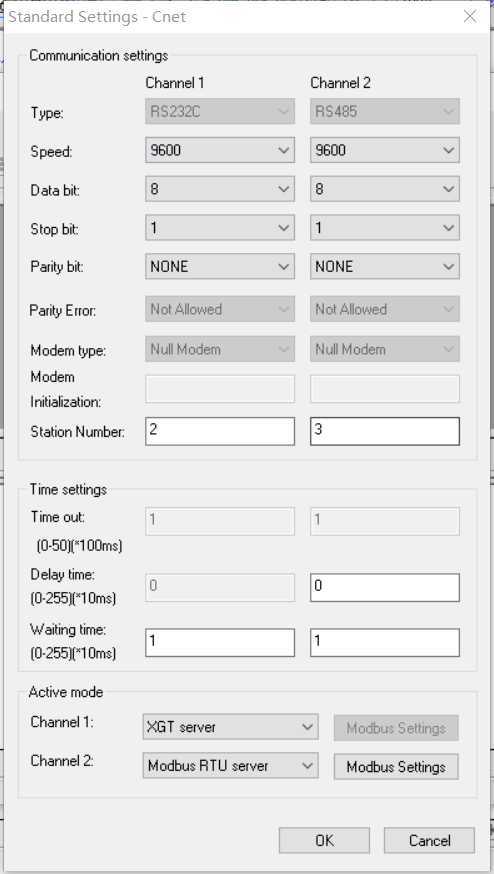

1.设置通信参数

 通道2是内嵌485通信模块，采用modbus rtu server

2.设置modbus数据区域，read区和write区

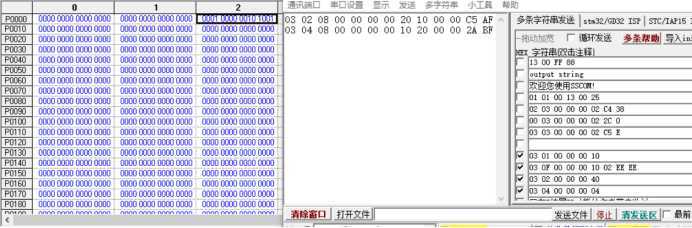

3.按位（bit）读P区数据，从P00000开始

03 02 00 00 00 40 78 18

返回8byte，依次从低到高代表输入点P00000-P0001F，输出点P00020-P0003F。

返回值中前4byte为0，没有输入信号第5byte为20，对应P00025=ON,第6byte为10，对应P0002C=ON，其余为off。

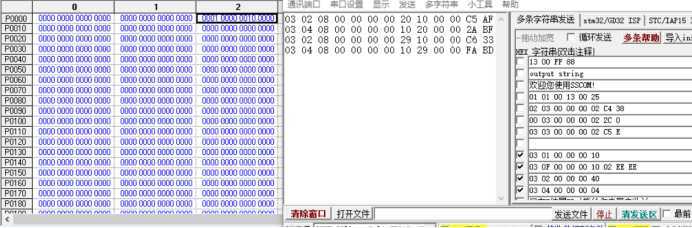

4.按字长（16bit）读P区数据，从P0000开始

03 04 00 00 00 04 F0 2B

返回8byte，和功能码2对比，稍有差异，依次从低到高代表输入点P00000-P0001F，输出点P00020-P0003F。每两个字节组成一个字，高位在前，低位在后

返回值中前2byte为P0001F-P00010，没有输入信号，第5byte为10，对应P0002C=ON,第6byte为29，对应P00025=ON，P00023，P00020=ON，其余为off。

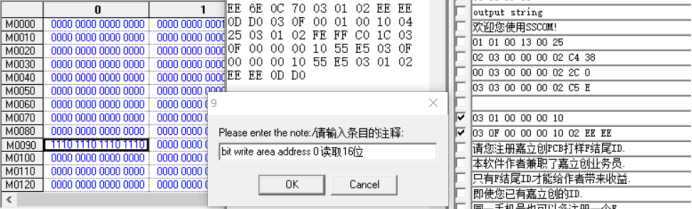

5.按位写数据，从M00900开始

03 0F 00 00 00 10 02 EE EE FA F0

连续按位写入16位数据，数量0x0010指定了写入16位，数据高低位指定了具体数值

1. 按位读M区数据，从M0090开始

03 01 00 00 00 10 3C 24

返回2字节，16位数据，即前面用0F功能码写入的数据
