韦东山嵌入式Linux_3期之USB摄像头监控_手机App增加录像功能(一)

时间:2020-04-13 10:11:10      阅读:86      评论:0      收藏:0      [点我收藏+]

一、手机App功能简述

1) JZ2440开发板作为摄像头监控设备和流服务器,将采集到的摄像头视频数据,通过wifi实时传送到手机App上

2) 手机App作为客户端,通过wifi从流服务器接收摄像头视频,然后显示在屏幕上

3) 显示模式支持:全屏或者保持宽高比

4) 支持:显示FPS帧率

5) 支持拍照功能:把视频的某一帧保存为jpeg图片

6) 支持照片的浏览和删除

7)(新增)支持录像功能:把视频的某一段保存为mkv视频文件

8)(新增)支持录像的浏览和删除

二、概要设计

2.1 技术选型

FFmpeg是一个开源的多媒体音视频处理工具,可应用于linux、windows、Mac、android等各种平台。其功能也很强大,包括:视频播放、格式转换、截图、后处理等。支持各种视频和音频格式。而且网上也有很多成功的案例可供借鉴。

所以, 决定采用FFmpeg来实现手机App的视频录像功能。

2.2 开发计划

1) FFmpeg和FreeType的移植

2) App原框架的修改(原框架是基于Android SDK(包括从mjpeg解析出bmp并显示、加fps、拍照等),现要改为由JNI层调用FFmpeg来实现)

    实施思路:按功能模块划分,然后逐一实现每个模块,最后再把各个模块整合起来。模块划分如下:

    i) (主体模块)视频采集播放

   ii) 显示模式切换

   iii) 拍照

   iv) 录像

   v) fps显示

   vi) 录像的浏览和删除

三、开发环境

3.1 安卓App开发环境

3.1.1操作系统

Windows10 版本1909

3.1.2 IDE

Android Studio 3.6.1

注:为了防止将原本的Studio直接升级到新版Studio后,导入以前项目时,可能会出现问题,建议下载免安装版本,并且拷贝原Android SDK文件夹为一个新的SDK文件夹,用于新版本的AndroidStudio。参考:AndroidStudio多版本共存(2.3与3.0 )

3.1.3 项目结构(project struct)

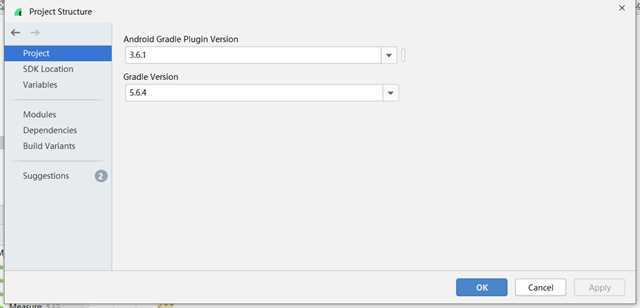

1)gradle version

技术分享图片

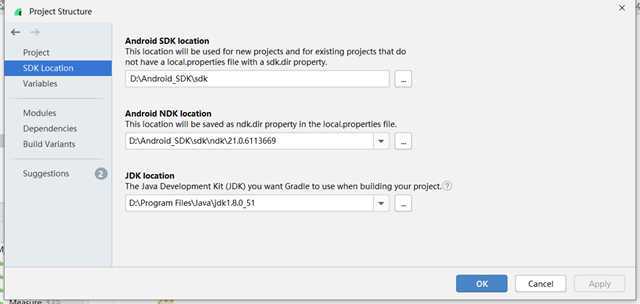

2) SDK location 和 NDK location

    注:SDK location 不能包含空格,否则会导致其下的NDK路径也包含空格,从而导致用cmake构建JNI项目时,把空格误认为文件分隔符,而报错

技术分享图片

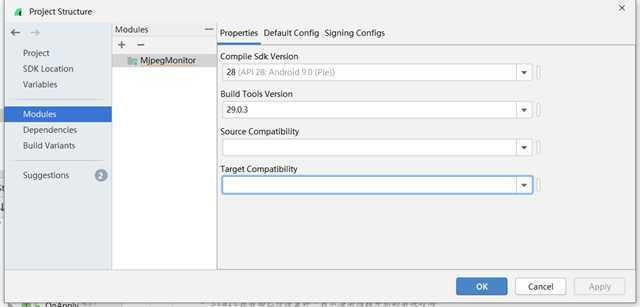

  3)Compile SDK version和Build Tools version

技术分享图片

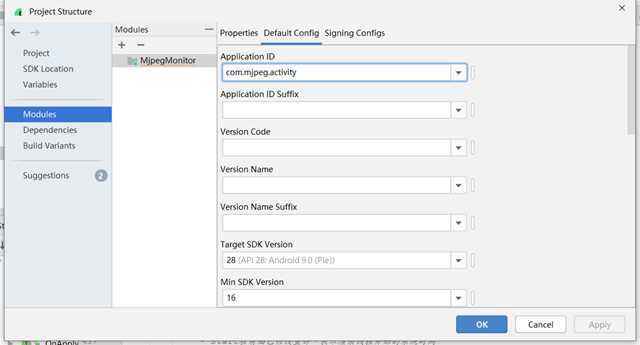

4)Target SDK version 和Min SDK version

技术分享图片



3.2 ffmpeg和FreeType交叉编译环境

a) Vmware版本:Vmware Workstation 12.5.7

b) Ubuntu版本:Ubuntu 16.04.4 LTS(我用的百问网JZ2440资料光盘_20180516中的版本,地址是:http://wiki.100ask.org/Download,然后找到:002_JZ2440资料光盘_20180516(免费) )

c) 内核版本:4.13.0

d) gcc版本:5.4.0

e) NDK版本:android-ndk-r15c-linux-x86_64.zip

3.3 调试App时用的目标设备

华为畅享9S

四、移植FreeType-2.9.1和FFmpeg-n3.4.5到Android

如果想略过过程,直接使用编译好的库的话,可以到这个地址下载:https://pan.baidu.com/s/1HV-4TB95SPeUqyNDiK68Eg 提取码: 39xb

但在其它机器上没有测试过,不保证一定可用

注:安装NDK交叉编译环境、交叉编译FreeType和FFmpeg都需要在Ubuntu虚拟机中进行

4.1 下载、安装NDK交叉编译环境

(假设下载到/work文件夹下)

下载地址:https://dl.google.com/android/repository/android-ndk-r15c-linux-x86_64.zip?hl=zh_cn

下载完成后执行unzip android-ndk-r15c-linux-x86_64.zip解压即可

4.2 安装NDK standalone toolchain

参考:Android NDK Cross-Compile Setup (libpng and freetype)

4.2.1 安装armv7 版本的NDK standalone toolchain(假设安装到/opt/android-ext文件夹下)

在shell终端里执行以下命令:

export PLATFORM_PREFIX=/opt/android-ext/

export NDK_PATH=/work/android-ndk-r15c/

export NDK_PLATFORM=android-21

mkdir $PLATFORM_PREFIX

$NDK_PATH/build/tools/make-standalone-toolchain.sh  --platform=$NDK_PLATFORM --install-dir=$PLATFORM_PREFIX

4.2.2 安装arm64版本的NDK standalone toolchain(假设安装到/opt/android-ext-arm64文件夹下)

(步骤类似于安装arm7v版本的NDK standalone toolchain)

在shell终端里执行以下命令:

export PLATFORM_PREFIX=/opt/android-ext-arm64/

export NDK_PATH=/work/android-ndk-r15c/

export NDK_PLATFORM=android-21

mkdir $PLATFORM_PREFIX

$NDK_PATH/build/tools/make-standalone-toolchain.sh  --platform=$NDK_PLATFORM --install-dir=$PLATFORM_PREFIX --arch=arm64

4.3 移植FreeType-2.9.1

4.3.1下载解压FreeType-2.9.1(假设解压到/work/freetype-2.9.1文件夹下)

下载地址:https://download.savannah.gnu.org/releases/freetype/freetype-2.9.1.tar.gz

下载完成后执行tar –xzvf freetype-2.9.1.tar.gz解压即可

4.3.2 交叉编译FreeType-2.9.1

1)  进入/work/freetype-2.9.1文件夹,创建build_freetype.sh脚本文件,内容如下:

#!/bin/bash
NDK=/work/android-ndk-r15c
function configure
{
     CPU=$1
     PREFIX=$(pwd)/android/$CPU
     TOOLCHAIN=""
     SYSROOT=""
     HOST=""
     if [ "$CPU" == "armv7-a" ]
     then
         TOOLCHAIN=/opt/android-ext/bin/
         SYSROOT=$NDK/platforms/android-21/arch-arm/
         HOST=arm-linux-androideabi
     else
         TOOLCHAIN=/opt/android-ext-arm64/bin/
         SYSROOT=$NDK/platforms/android-21/arch-arm64/
         HOST=aarch64-linux-android
     fi
     export PATH=$TOOLCHAIN:$PATH
     ./configure \
     --with-png=no \
     --with-zlib=no \
     --host=$HOST \
     --prefix=$PREFIX \
     --with-sysroot=$SYSROOT
}


build()
{
     make clean
     cpu=$1
     echo "build $cpu"

     configure $cpu
     echo "configure done. CFLAGS:$CFLAGS\n PATH:$PATH"
     echo "start make..."
#mod on 2020-03-30 by zg
#    make -j4
     make -j2
     echo "make done."
     echo "start make install..."
     make install
     echo "make install done."
}

build arm64
build armv7-a


2) 在shell终端执行以下语句

chmod –R 777 build_freetype.sh

./build_freetype.sh

最终编译成功后,会:

- 在/work/freetype-2.9.1/android/arm64/lib中生成arm64版本的libfreetype.a静态库和libfreetype.so动态库

- 在/work/freetype-2.9.1/android/armv7-a/lib中生成armv7版本的libfreetype.a静态库和libfreetype.so动态库

4.4 移植FFmpeg到android

参考:FFmpeg一键编译Android arm64位和32位共享库

4.4.1 下载解压FFmpeg-n3.4.5(假设解压到/work/FFmpeg-n3.4.5文件夹下)

下载地址:https://github.com/FFmpeg/FFmpeg/archive/n3.4.5.tar.gz

下载完成后执行tar –xzvf FFmpeg-n3.4.5.tar.gz解压即可

4.4.2 下载解压X264

下载地址:https://code.videolan.org/videolan/x264/-/archive/stable/x264-stable.tar.gz

将x264下载到FFmpeg源码根目录,执行tar -zxvf x264-stable.tar.gz解压,然后将解压出来的目录x264-stable重命名为x264

4.4.3 交叉编译X264

1)进入x264源码目录,新建build.sh,内容如下:

#!/bin/bash
NDK=/work/android-ndk-r15c

configure()
{
    CPU=$1
    PREFIX=$(pwd)/android/$CPU
    HOST=""
    CROSS_PREFIX=""
    SYSROOT=""
    if [ "$CPU" == "armv7-a" ]
    then
        HOST=arm-linux
        SYSROOT=$NDK/platforms/android-26/arch-arm/
        CROSS_PREFIX=$NDK/toolchains/arm-linux-androideabi-4.9/prebuilt/linux-x86_64/bin/arm-linux-androideabi-
    else
        HOST=aarch64-linux
        SYSROOT=$NDK/platforms/android-26/arch-arm64/
        CROSS_PREFIX=$NDK/toolchains/aarch64-linux-android-4.9/prebuilt/linux-x86_64/bin/aarch64-linux-android-
    fi
    ./configure     --prefix=$PREFIX     --host=$HOST     --enable-pic     --enable-static     --enable-neon     --extra-cflags="-fPIE -pie"     --extra-ldflags="-fPIE -pie"     --cross-prefix=$CROSS_PREFIX     --sysroot=$SYSROOT
}

build()
{
    make clean
    cpu=$1
    echo "build $cpu"
    configure $cpu
    #-j<CPU核心数>
    make -j2
    make install
}

build arm64
build armv7-a

2) 在shell终端执行以下语句

chmod –R 777 build.sh

./build.sh

编译成功后,会分别在android/armv7-a/lib和android/arm64/lib目录下找到编译好的静态库libx264.a。

4.4.4 交叉编译FFmpeg-n3.4.5

1)修改configure

进入FFmpeg源码根目录,用vim打开configure,找到

SLIBNAME_WITH_MAJOR=‘$(SLIBNAME).$(LIBMAJOR)‘
LIB_INSTALL_EXTRA_CMD=‘$$(RANLIB)"$(LIBDIR)/$(LIBNAME)"‘
SLIB_INSTALL_NAME=‘$(SLIBNAME_WITH_VERSION)‘
SLIB_INSTALL_LINKS=‘$(SLIBNAME_WITH_MAJOR)$(SLIBNAME)‘

将其修改为

SLIBNAME_WITH_MAJOR=‘$(SLIBPREF)$(FULLNAME)-$(LIBMAJOR)$(SLIBSUF)‘
LIB_INSTALL_EXTRA_CMD=‘$$(RANLIB)"$(LIBDIR)/$(LIBNAME)"‘
SLIB_INSTALL_NAME=‘$(SLIBNAME_WITH_MAJOR)‘
SLIB_INSTALL_LINKS=‘$(SLIBNAME)‘

2)进入FFmpeg源码根目录,新建build_ffmpeg.sh,内容如下:

#!/bin/bash
NDK=/work/android-ndk-r15c

ADDI_CFLAGS="-fPIE -pie"
ADDI_LDFLAGS="-fPIE -pie"
export TMPDIR="/tmp"
configure()
{
    CPU=$1
    PREFIX=$(pwd)/android/$CPU
    x264=$(pwd)/x264/android/$CPU
    HOST=""
    CROSS_PREFIX=""
    SYSROOT=""
    ARCH=""
    FREETYPE_INCLUDE=/work/freetype-2.9.1/android/$CPU/include
    FREETYPE_LIB=/work/freetype-2.9.1/android/$CPU/lib
    if [ "$CPU" == "armv7-a" ]
    then
	echo "build $cpu"
        ARCH="arm"
        HOST=arm-linux
        SYSROOT=$NDK/platforms/android-21/arch-arm/
        CROSS_PREFIX=$NDK/toolchains/arm-linux-androideabi-4.9/prebuilt/linux-x86_64/bin/arm-linux-androideabi-
    else
        ARCH="aarch64"
        HOST=aarch64-linux
        SYSROOT=$NDK/platforms/android-21/arch-arm64/
        CROSS_PREFIX=$NDK/toolchains/aarch64-linux-android-4.9/prebuilt/linux-x86_64/bin/aarch64-linux-android-
    fi
    ./configure     --prefix=$PREFIX     --disable-encoders     --disable-decoders     --enable-avdevice     --disable-static     --disable-doc     --disable-ffplay     --enable-network     --disable-doc     --disable-symver     --enable-neon     --enable-shared     --enable-libx264     --enable-gpl     --enable-pic     --enable-jni     --enable-pthreads     --enable-mediacodec     --enable-encoder=aac     --enable-encoder=gif     --enable-encoder=libopenjpeg     --enable-encoder=libmp3lame     --enable-encoder=libwavpack     --enable-encoder=libx264     --enable-encoder=mpeg4     --enable-encoder=pcm_s16le     --enable-encoder=png     --enable-encoder=srt     --enable-encoder=subrip     --enable-encoder=yuv4     --enable-encoder=text     --enable-encoder=mjpeg     --enable-decoder=aac     --enable-decoder=aac_latm     --enable-decoder=libopenjpeg     --enable-decoder=mp3     --enable-decoder=mpeg4_mediacodec     --enable-decoder=mjpeg     --enable-decoder=pcm_s16le     --enable-decoder=flac     --enable-decoder=flv     --enable-decoder=gif     --enable-decoder=png     --enable-decoder=srt     --enable-decoder=xsub     --enable-decoder=yuv4     --enable-decoder=vp8_mediacodec     --enable-decoder=h264_mediacodec     --enable-decoder=hevc_mediacodec     --enable-hwaccel=h264_mediacodec     --enable-hwaccel=mpeg4_mediacodec     --enable-ffmpeg     --enable-bsf=aac_adtstoasc     --enable-bsf=h264_mp4toannexb     --enable-bsf=hevc_mp4toannexb     --enable-bsf=mpeg4_unpack_bframes     --enable-libfreetype     --enable-cross-compile     --cross-prefix=$CROSS_PREFIX     --target-os=android     --arch=$ARCH     --sysroot=$SYSROOT     --extra-cflags="-I$x264/include -I$FREETYPE_INCLUDE $ADDI_CFLAGS"     --extra-ldflags="-L$x264/lib -L$NDK/platforms/android-21/arch-$CPU/usr/lib -L$FREETYPE_LIB -llog -lfreetype"
}

build()
{
    make clean
    cpu=$1
    echo "build $cpu"

    configure $cpu
#mod on 2020-03-30 by zg
#    make -j4
    make -j2
    make install
}

build arm64
build armv7-a

3) 在shell终端执行以下语句

chmod –R 777 build_ffmpeg.sh

./build_ffmpeg.sh

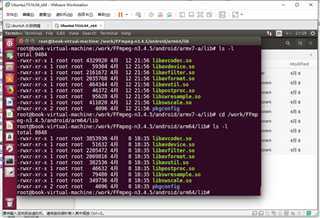

编译成功后,会分别在android/armv7-a/lib和android/arm64/lib目录下找到编译好的动态库:

技术分享图片

五、参考资料

1) NDK 交叉编译环境

Android NDK Cross-Compile Setup (libpng and freetype)

2) 移植FreeType

FreeType2.9 NDK编译(FFmpeg编译三)

3) 移植 FFmpeg

FFmpeg一键编译Android arm64位和32位共享库
