需求类型分类

上课也讲过了，对于需求类型，课件上分为如下几种：

• 功能需求
• 质量需求
• 设计约束
• 过程约束

但是在其他的软件工程著作中\(^{[1]}\)，我们可以有其他的划分，比如把设计约束和过程约束合并为约束，添加对外接口需求和数据需求等等。在这个例子中我决定把设计约束和过程约束合并起来，方便我们的分析。

功能需求(分为读者端和作者端)

作者端

• 作者可以编排图书的目录结构、章节内容，章节内容中包括图片、视频、文字、和集成第三方软件边学边练，能定义常见练习题比如问答题、选择题
• 作者编辑时可以预览读者端的效果，手机效果、Web和桌面软件效果，作者可以限制只在某一种或几种终端上使用。
• 作者可设定自己的图书章节的阅读顺序，有顺序解锁阅读，随意跳跃阅读，部分章节内部必须顺序阅读等几种不同的模式。
• 软件在打开时要有功能导航提示，带用户了解作者端的主要功能
• 作者编辑完书籍后可以将书籍上传到Master服务器的数据库中，供读者下载，上传失败时，作者端要给出用户提示，并且实现与Master服务器的断点传输

读者端

• 读者端可以通过手机、浏览器或桌面软件使用交互式多媒体图书，可以搜索图书，查看图书目录，根据作者设定可以顺序解锁阅读，或随意跳跃阅读，或部分章节内部必须顺序阅读
• 软件能集成或调用第三方软件，通过统一的插件模型调用，插件在master服务器上下载，第三方软件与图书之间的交互要自动完成，只给读者暴露简单的接口。(个人感觉作业需求中的例子不好，重新举一个，比如有一个插件开发者开发了翻译插件，发布到软件的读者端上，读者安装这个插件并且用鼠标选中相应文本后点击翻译按钮，该插件就可以自动作其他语言到汉语的翻译。如果例子不恰当还请老师/助教指正)
• 软件在打开时要有功能导航提示，带用户了解读者端的主要功能
• 读者可以访问图书商城，从Master服务器上下载新图书，下载失败时，读者端要给出用户提示，并且实现下载断点传输功能
• 读者可以访问插件商城，从Master服务器上下载插件，下载失败时，读者端要给出用户提示，并且实现下载断点传输功能

运营商端

• 能够对图书商城的上架书籍进行管理，提供下架功能
• 能够上架各种读者端使用的使用插件

服务器端

• 当下载或上传操作发生时，能够根据读者或作者提供的密钥来判断是否为合法用户

质量需求(个人补充一些)

• 插件的运行要在0.5秒之内返回给用户结果
• 易用性方面，界面设计要精简，让各类用户在试用一天后即能掌握该软件的核心功能(功能需求部分)
• 访问图书商城的时间不能超过5秒，如果超过五秒仍然访问失败，则在读者端给出提示

约束

• 读者端的手机App、Web或桌面软件使用统一的代码实现
• 对于读者端，前后端为js+nodejs+mongodb
• 作者端独立部署
• Master服务器的数据库采取mongodb

用例

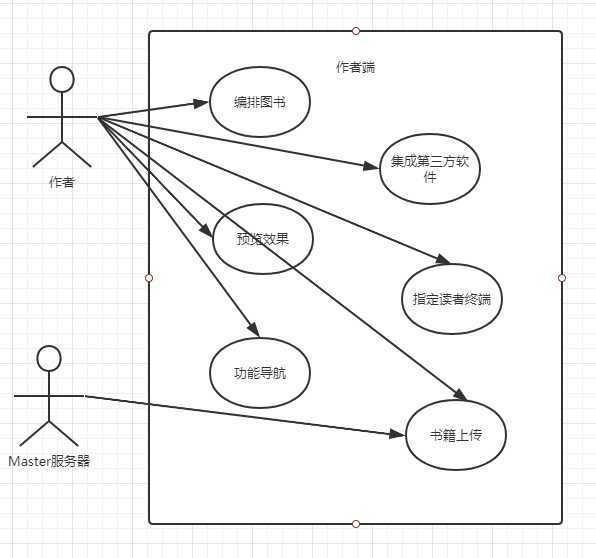

作者端用例图

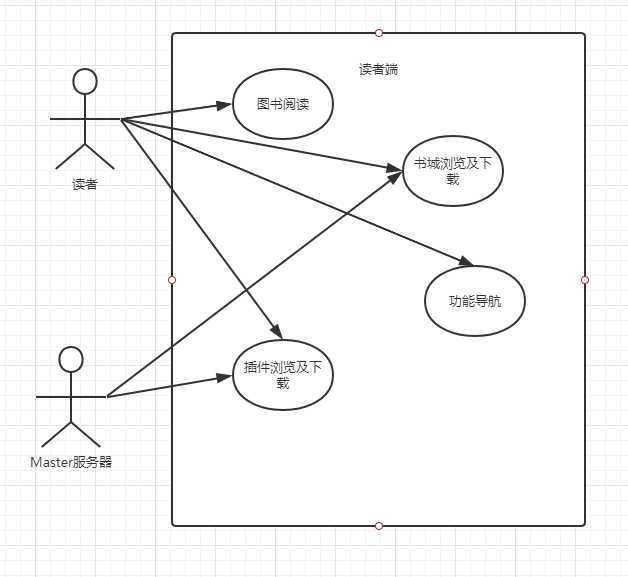

读者端用例图

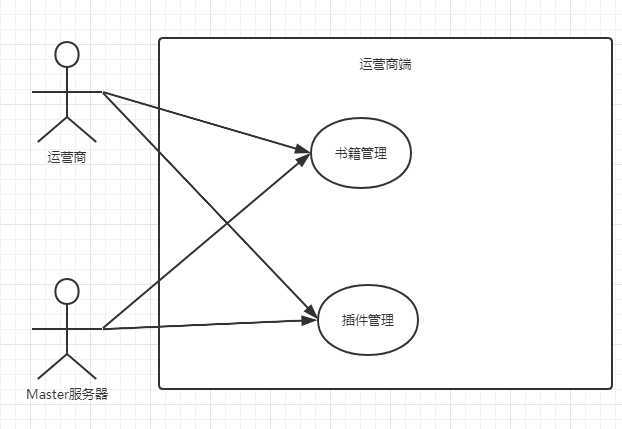

运营商端用例图

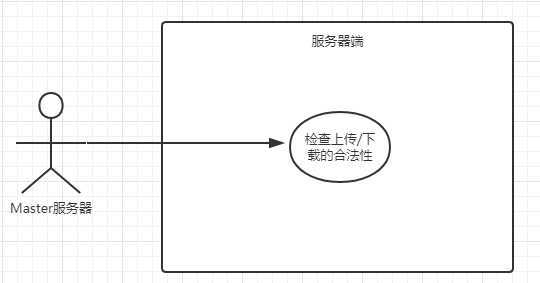

Master服务器端用例图

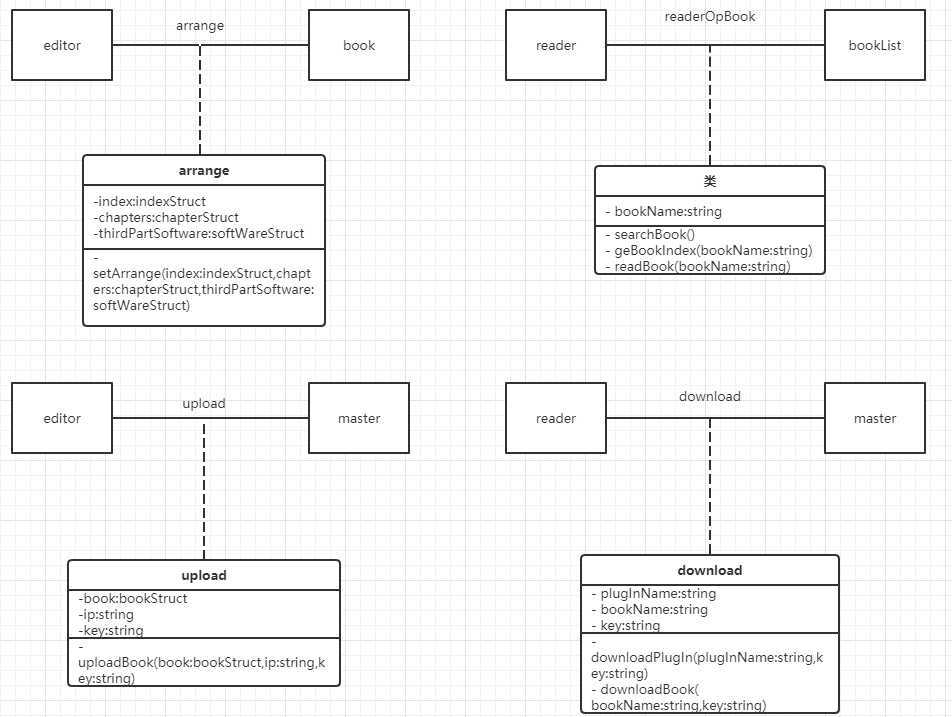

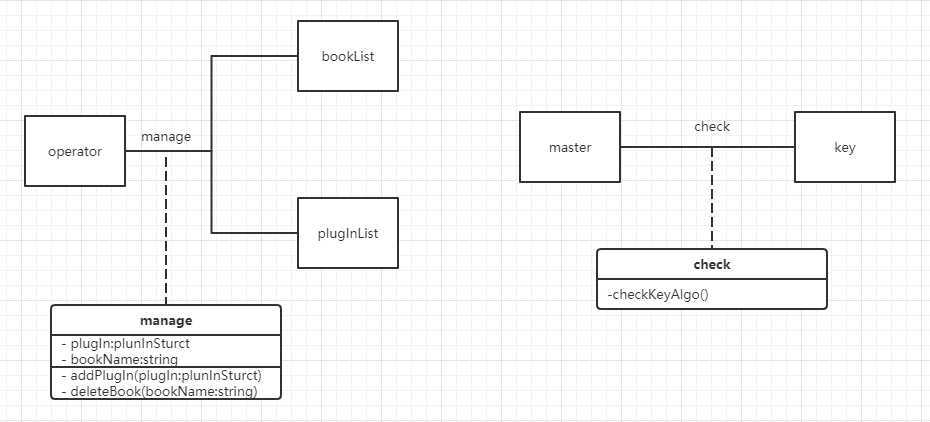

数据模型

深入分析和设计

接下来就读者在书城浏览并且下载一本书这个用例进行详细分析

剧情描述

• 读者点击图书商城。
• 图书商城显示自己所用拥有的书籍。
• 读者选中某本书
• 服务器返回该书给读者。(接下来陷入阅读循环)
• 读者选中想阅读的章节/页数。(可选)
• 书籍返回对应的文本。(可选)
• 读者进行文本的阅读(可选)
• 期间读者可能点击翻页。(可选)
• 这时书籍应当实时返回相应数据。(可选)
• 读者拿到数据后阅读(可选)
• 读者返回书籍章节目录(可选)
• 书籍返回书的章节(可选)
• 在阅读过程中读者使用本地翻译插件进行个别单词的翻译。(可选)
• 翻译插件返回相应的结果。(可选)
• 读者决定缓存某本书到数据库。(可选)
• 读者点击退出阅读该书
• 服务器重新返回图书商城拥有的书籍给读者

剧情描述表

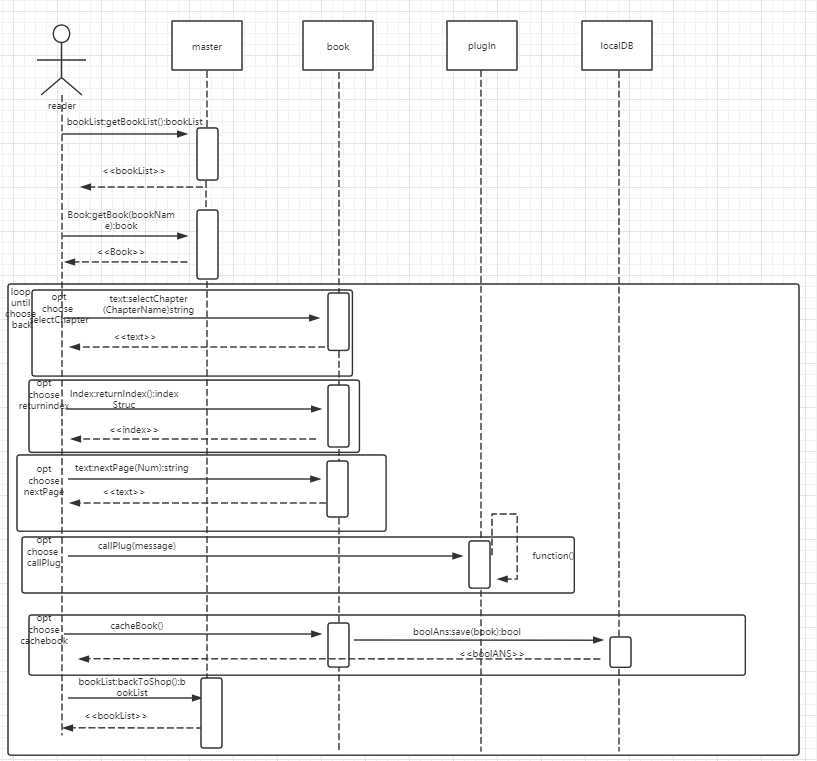

设计序列图(由分析序列图改进而来，故略去分析序列图)

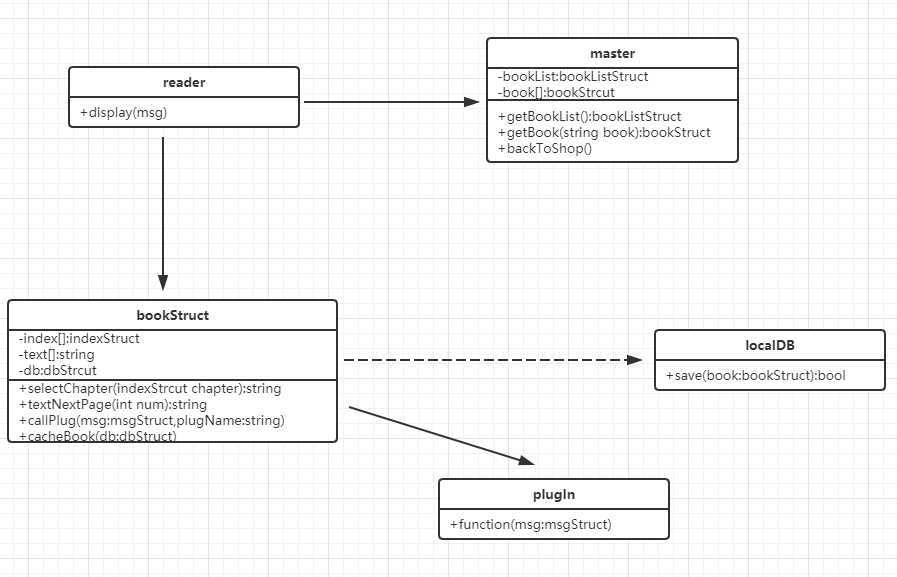

设计类图

支持第三方插件的多媒体图书平台的设计与实现
