通信原理（第七版）-樊昌信-第七章-数字带通传输系统-重要知识点

1.2ASK/OOK:

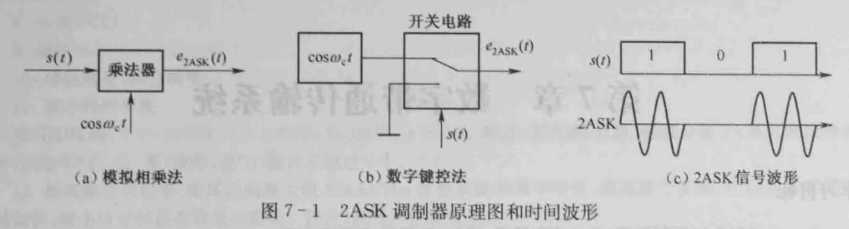

1.1调制原理：

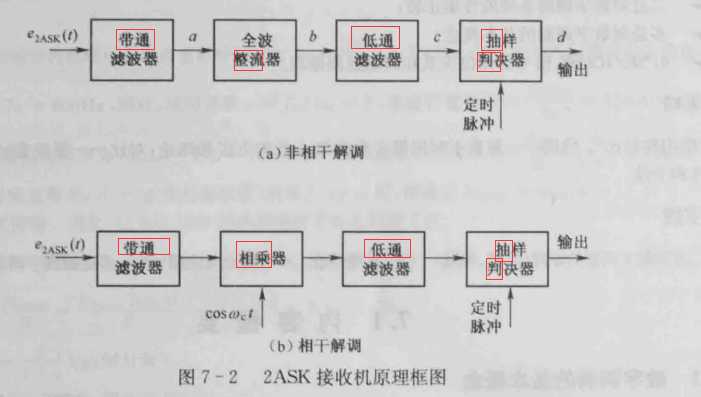

 1.2 解调：

 1.3 带宽：B = 2*fs = 2*RB = 2/Ts

1.4 频带利用率 = RB/B =1/2 Baud/Hz

2. 2FSK（两路2ASK信号之和）:

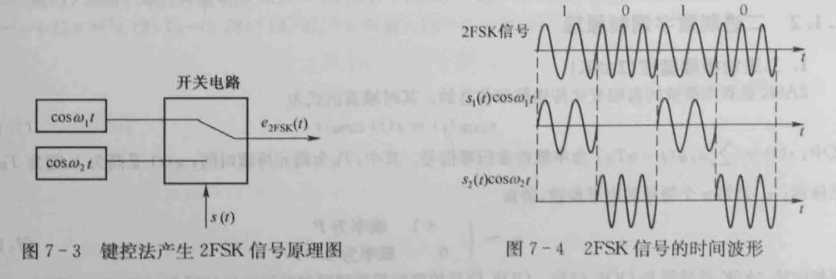

2.1 调制：

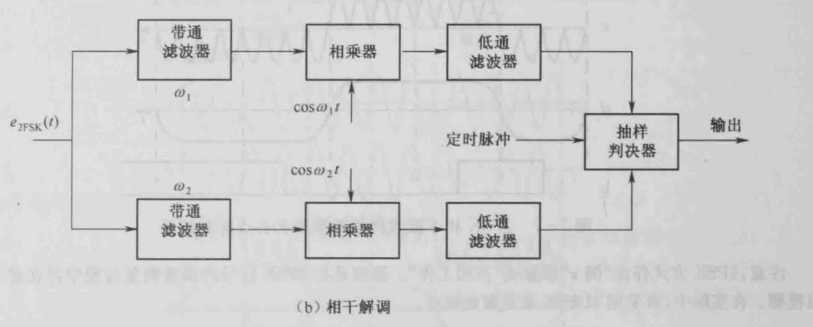

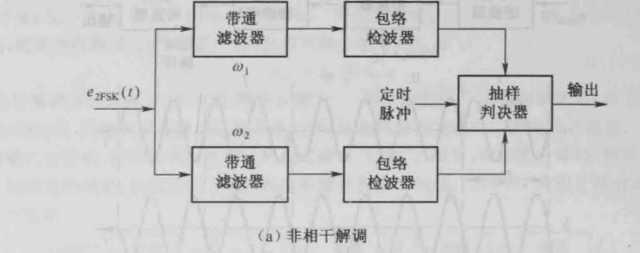

2.2 解调：

 2.3 带宽：B = |f2 -f1| + 2*（Hz）

2.4 频带利用率： RB  / (|f2 -f1| + 2*RB) （Baud/Hz）

注意：

 |f2 -f1| > fs  ----->包络、相干；

 |f2 -f1| = fs  ----->相干解调或者相关接收机；

 |f2 -f1| < fs  ----->相干解调；

3PSK：

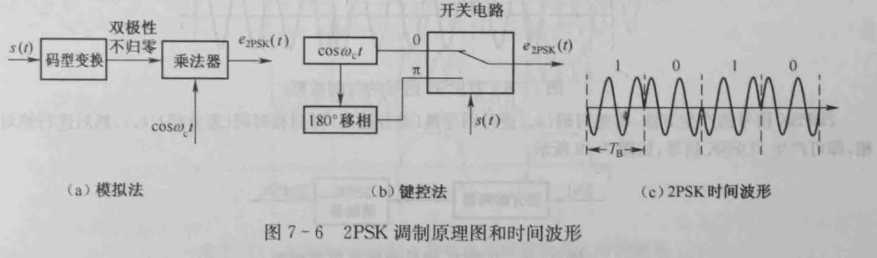

3.1 调制：

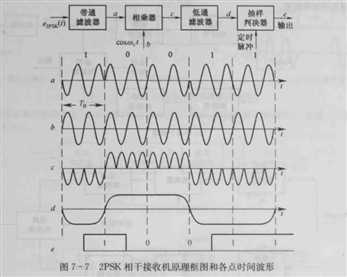

 3.2 解调（容易出现倒pi现象）：

3.3 带宽：B = 2*fs = 2*RB = 2/Ts

3.4 频带利用率 = RB/B =1/2 Baud/Hz

4. 2DPSK：

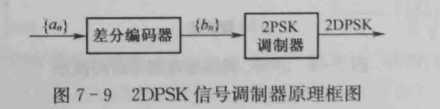

4.1 调制：

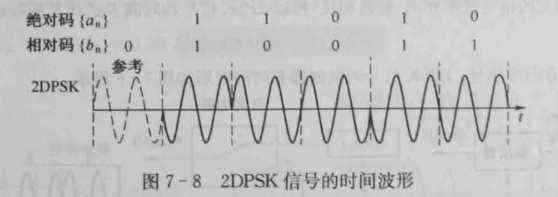

 绝对码->相对码：bn = b（n-1 ） + an  （模2加）

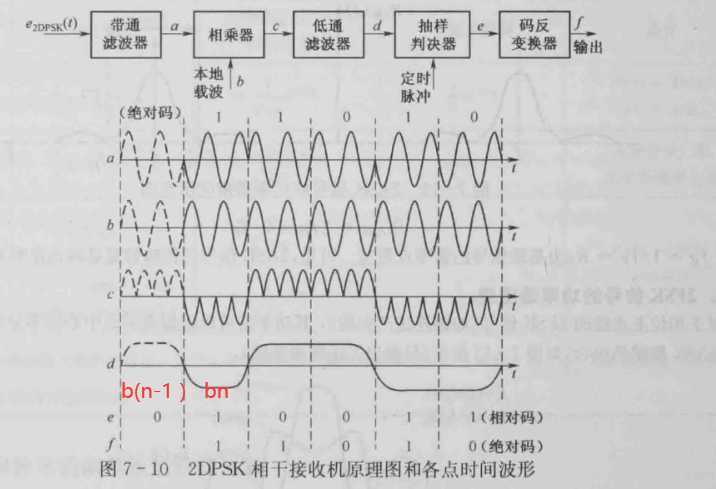

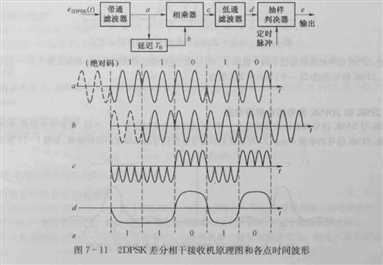

4.2 解调：

相对码 --> 绝对码：

4.3 带宽：B = 2*fs = 2*RB = 2/Ts

4.4 频带利用率 = RB/B =1/2 Baud/Hz

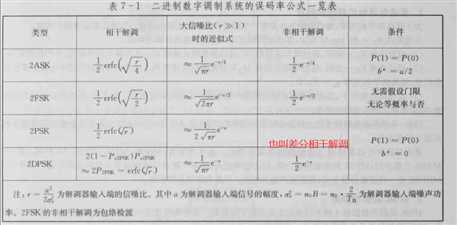

5.抗噪声性能（重点）：

判决门限：2psk、2dpsk都无判决门限；2fsk：上下支路谁大判谁，即2Ask对信道特性的变换敏感度最大，接收机不易保持在最佳判决门限状态，误码率增加

 相干解调：由于erfc为减函数；而那个是误码率，越小越好，相当于还是减函数；两个减函数组合---->增函数，即erfc里边的越大，erfc外边成的数越小，越好；即2psk优于2dpsk优于2fsk优于2ask

非相干解调：e的-x次方，减函数；误码率越小越好，减函数------->即x越大，越好；即：2dpsk优于2fsk优于2ask；

误码率相同时候，2ask、2fsk、2psk 从前往后，对信噪比的要求减小3dB（2倍）；也就是2psk要的信噪比少，适应性更强；

　　由于 那么，在相同误码率时候，2ASK信号所需要的功率是2PSK的4倍（高6dB）；

6.多进制调制：

6.1 多进制调制的目的：

Rb = RB*log2 M

（1）提高传信率Rb；

（2）提高频带利用率；（why？忘了频带利用率另一个公式：（bit/s·hz））

6.2 在相同的噪声下，多进制传输系统的抗噪声性能低于二进制系统；换言之，要想得到相同的误码率，多进制系统需要更高的功率；

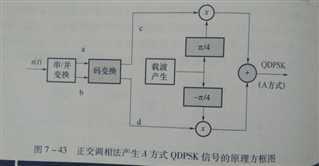

6.3 调制：

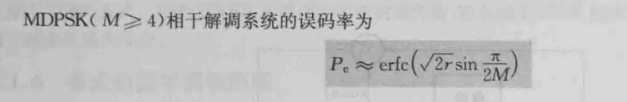

 6.4 误码率：

 7.补充：

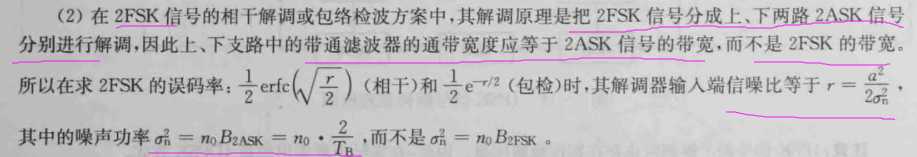

7.1 注意1：

 7.2 注意2：

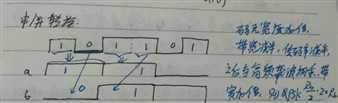

（A方式）（B方式：与前一码元的初相之差）

 7.3 格雷码;Pe = Pb*log2 M；

7.3 幅度由A衰减到a的衰减量： K = 20*lg（A/a）;

7.4 包络检波=全波整流 + 低通

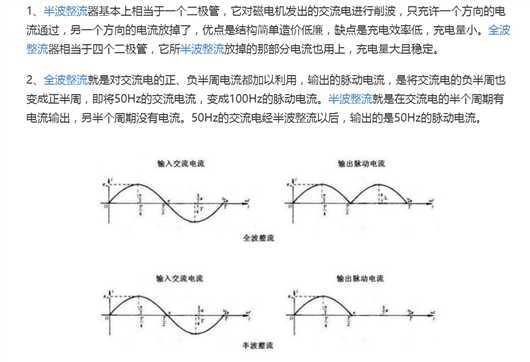

注：全波整流和半波整流的区别：

 7.5 信道损耗60dB时候，到达解调器输入端信号功率：

Si = a²/2 = P发/10^6
