一、设置片上本振频率。

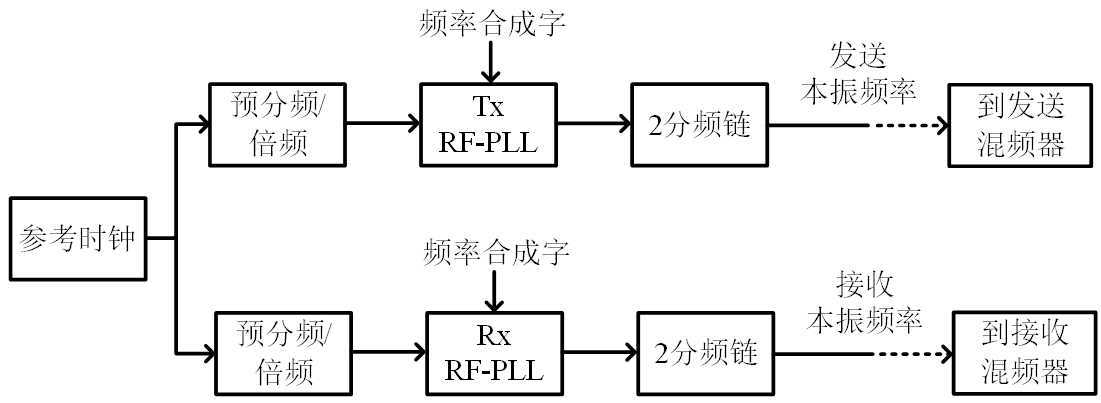

LO的产生过程如图：
各个模块都有高灵活性。
1、参考时钟即是AD9361全局参考时钟，可以是外接晶振的片上DCXO，或是外部输入的有驱动能力的时钟信号。根据FM-COMMS5的设计，参考时钟可以使用时钟Buffer + 40MHz晶振构成的参考频率源。
（1）关于DCXO的说明：DCXO即数控晶体振荡器，AD9361通过外接晶体和内部数控电容构建DCXO，外接晶体谐振频率需要在19MHz~50MHz 范围内。数控电容对于外接晶振的微调范围是±60 ppm。因此DCXO输出频率范围大致在20MHz~50MHz。

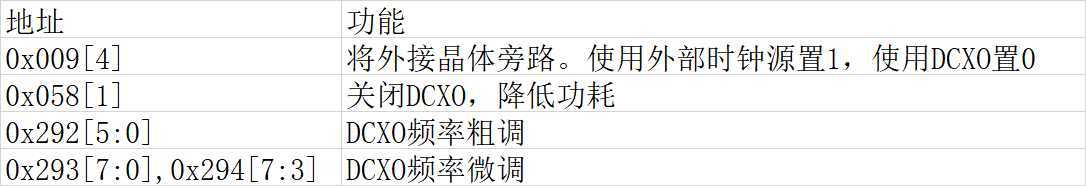

相关的寄存器：（说明：[4]表示这个寄存器的从低到高第4位，共有第0位到第8位；有些功能是多个寄存器联合表示）
（2）关于外部输入时钟的说明：外部输入时钟频率范围是5MHz~320MHz（推荐在19MHz~80MHz范围内），注意输入信号幅度不要超过1.3Vpp。
2、预分频/倍频可以对参考时钟进行预处理，即×2 ×1 ÷2 ÷4，这样的预处理可以完成时钟和后级鉴相器的隔离，同时调整频率使得PD正常工作。

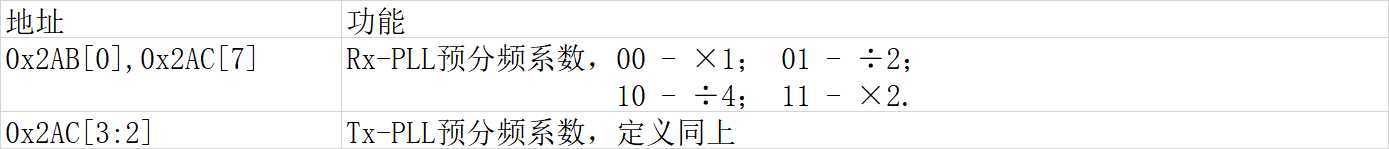

相关的寄存器：
3、核心部件小数-N分频锁相环，包含频率合成经典结构：电流泵鉴相器、可编程环路滤波器，压控LC振荡器（VCO），小数分频器。

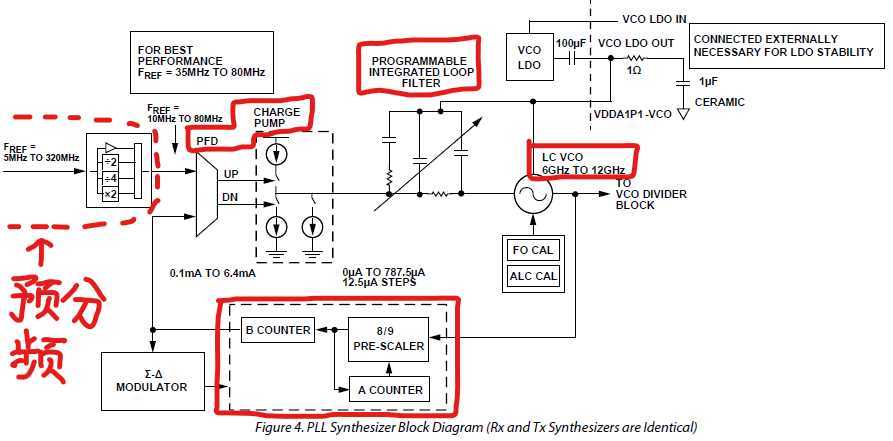

RF-PLL的结构图：
（1）鉴相器。正常工作前需要校准。其输出电流大小可以进行调节，范围0.1mA~6.4mA，步进100uA。

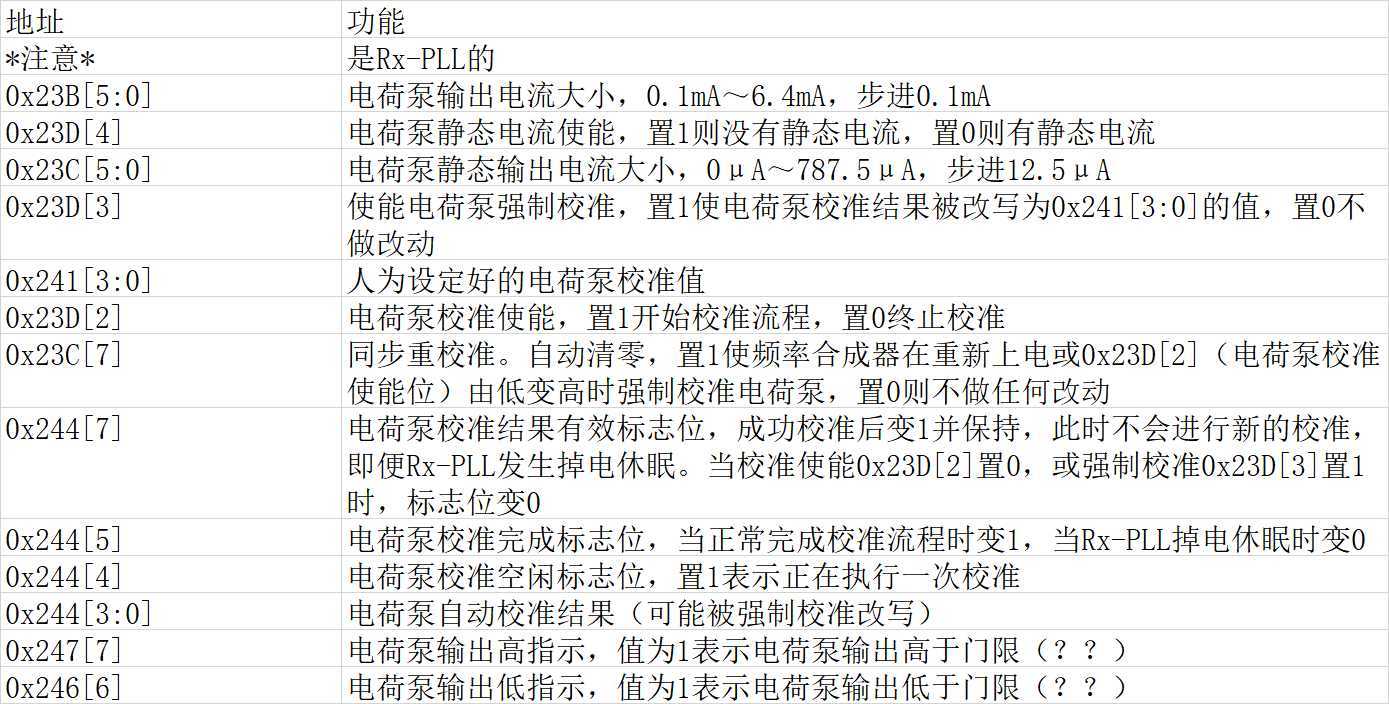

相关寄存器：（这些是Rx-PLL的电荷泵）
Tx-PLL的电荷泵寄存器地址是把第二个字加4，如0x23B变为0x27B，0x246变为0x286，etc.

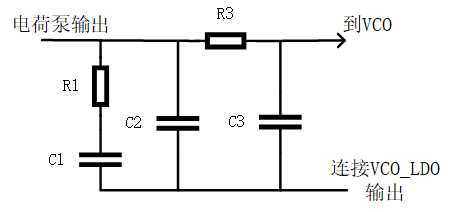

（2）环路滤波器。环路滤波器由电阻电容组成，每一个阻值容值都可以改变，字长4bit，4‘b0000表示最小值，4‘b1111表示最大值。除了电容C3，每一个元件都有使能位。

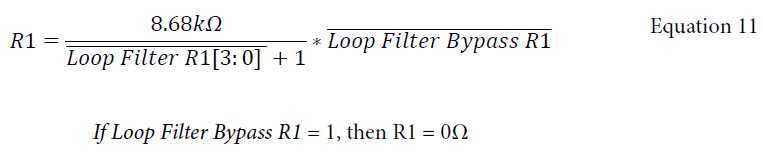

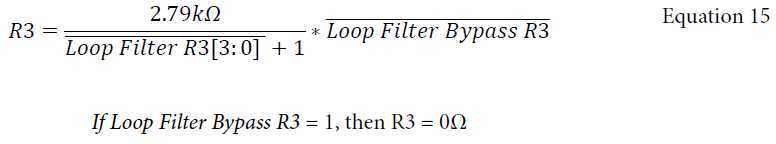

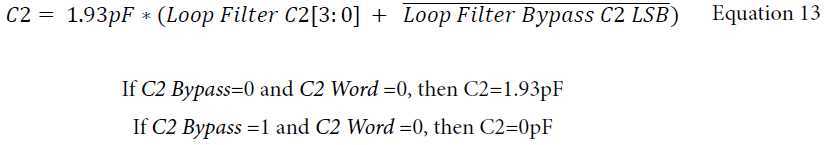

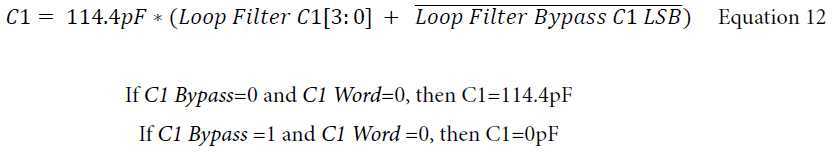

RC参数计算公式：（上方有横线表示位取反，Bypass表示使能位）

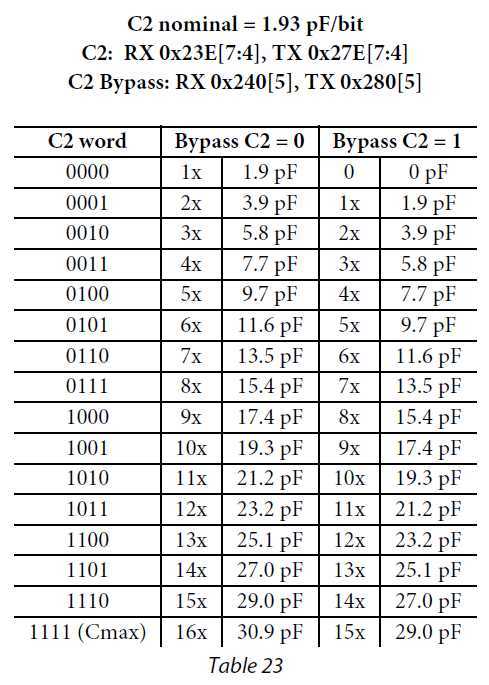

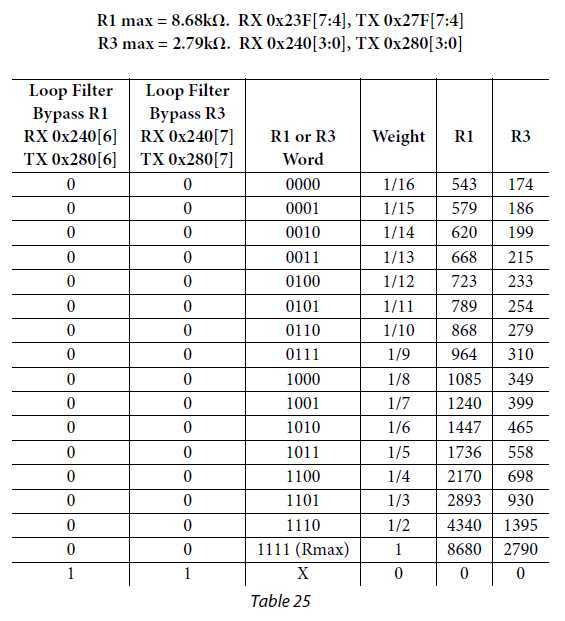

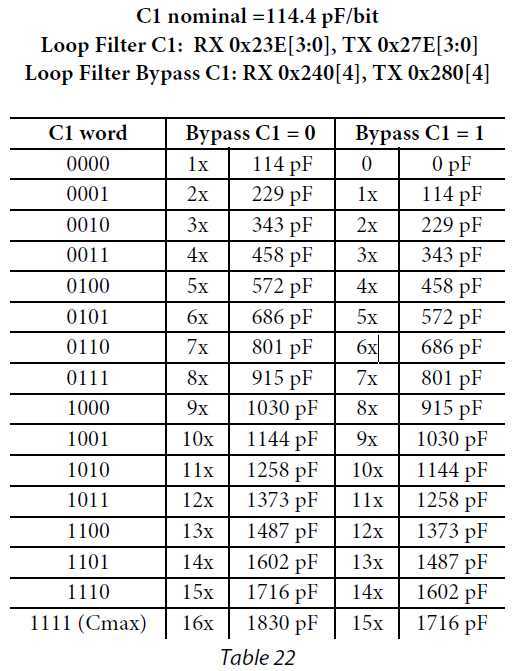

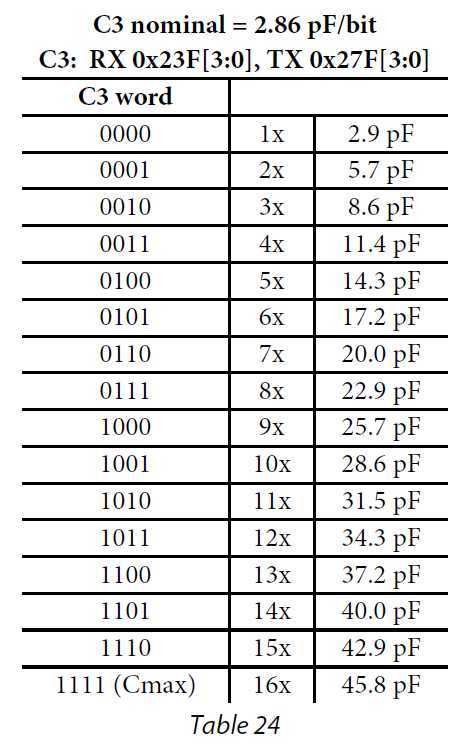

每个元件所有可能的标称值之表格：
为了获得良好的性能，ADI建议使用官方表格中的参数。

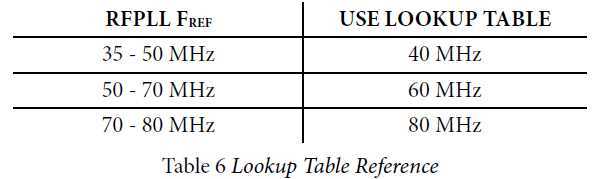

ADI给了6张表，分别是在TDD和FDD模式下，电荷泵输入的参考信号频率为40MHz，60MHz和80MHz时的配置。电荷泵实际输入参考信号频率与表的对应关系是：

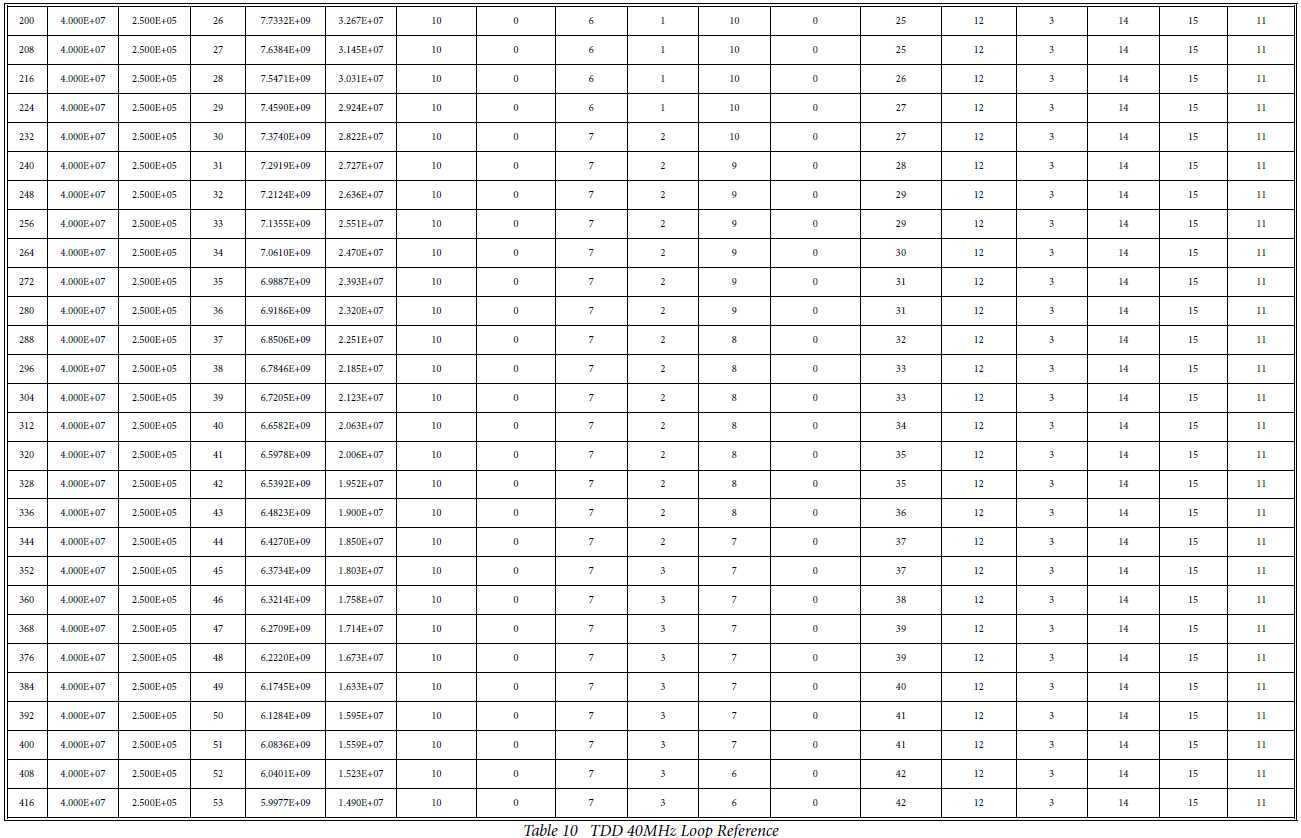

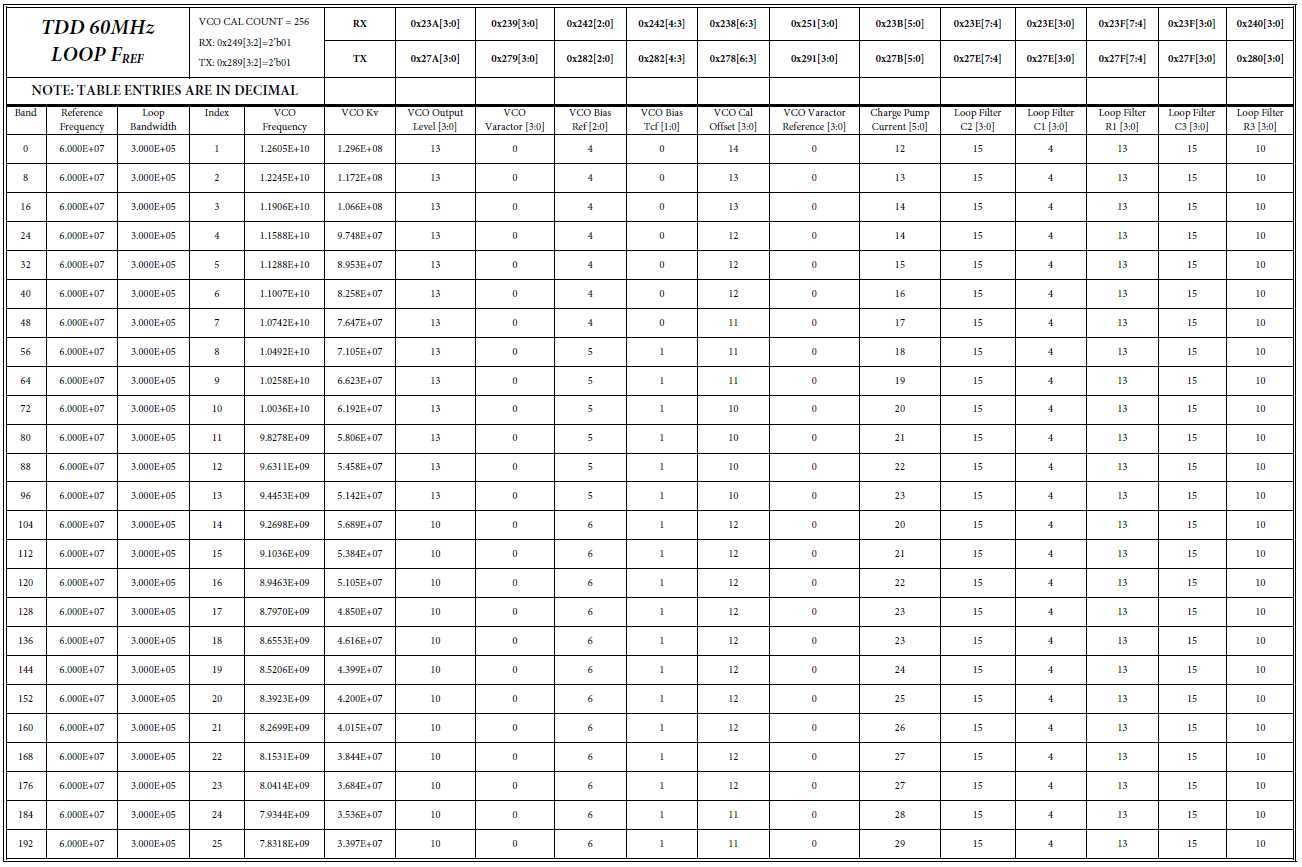

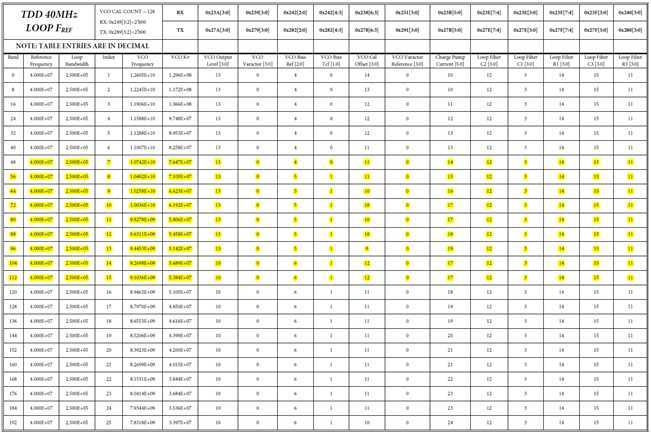

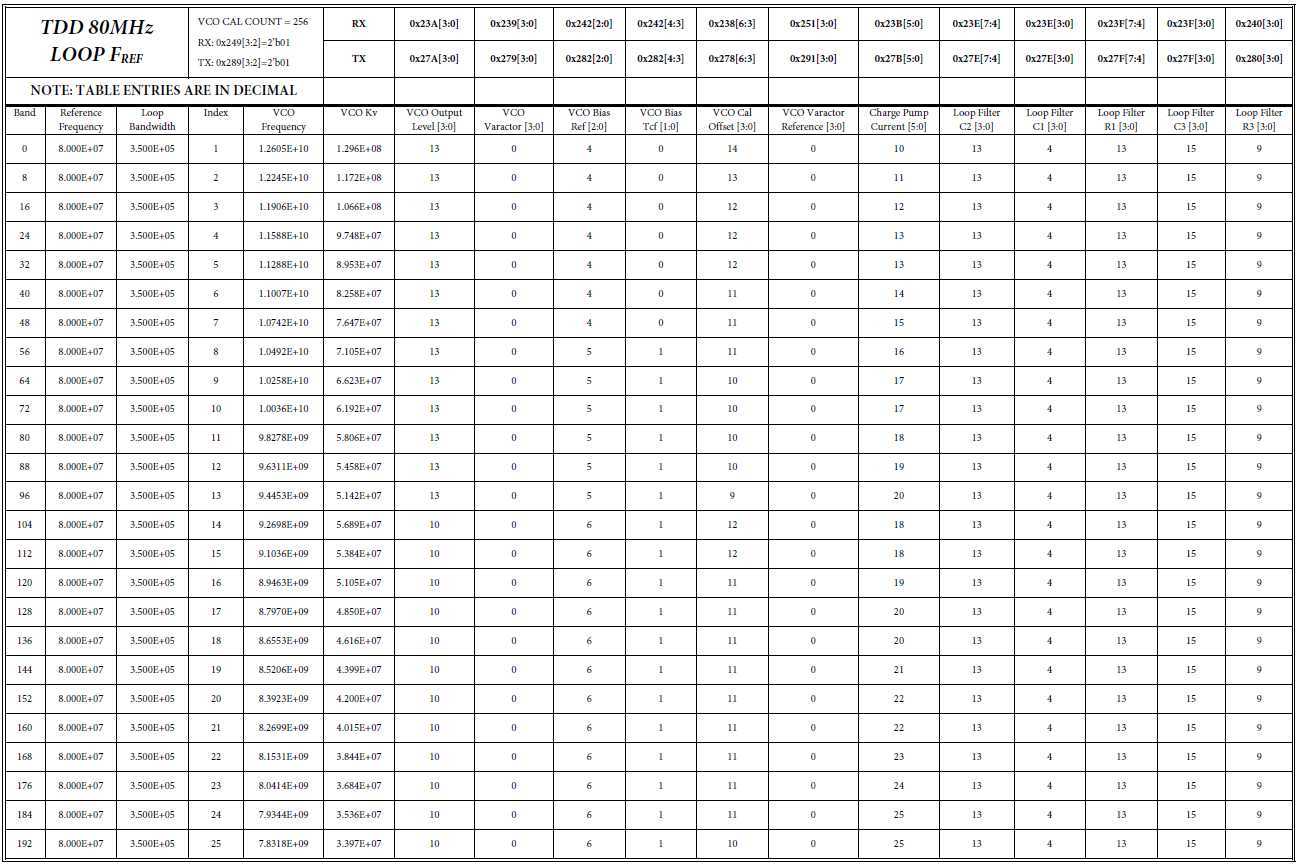

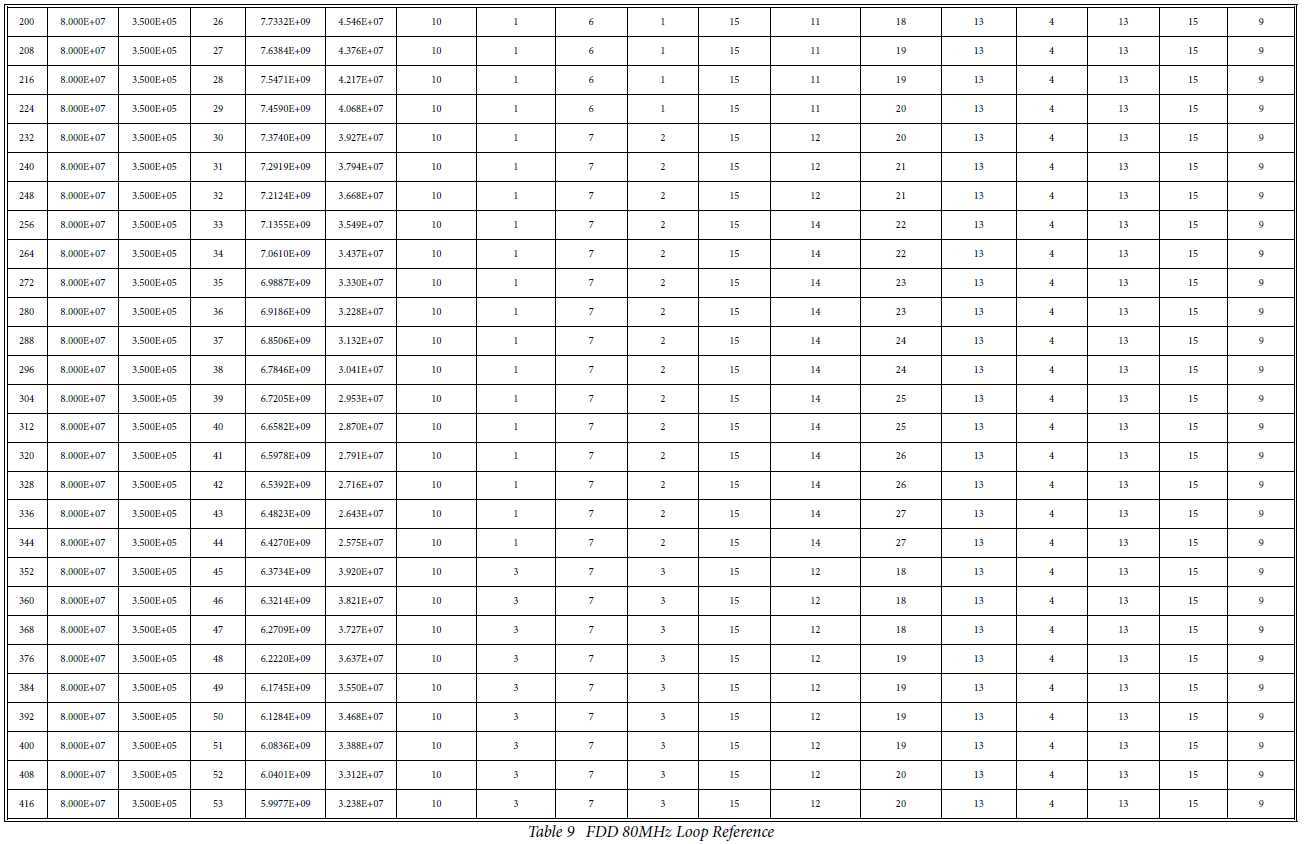

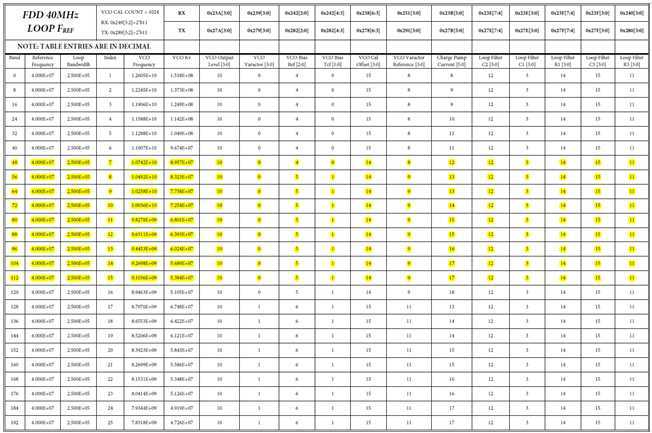

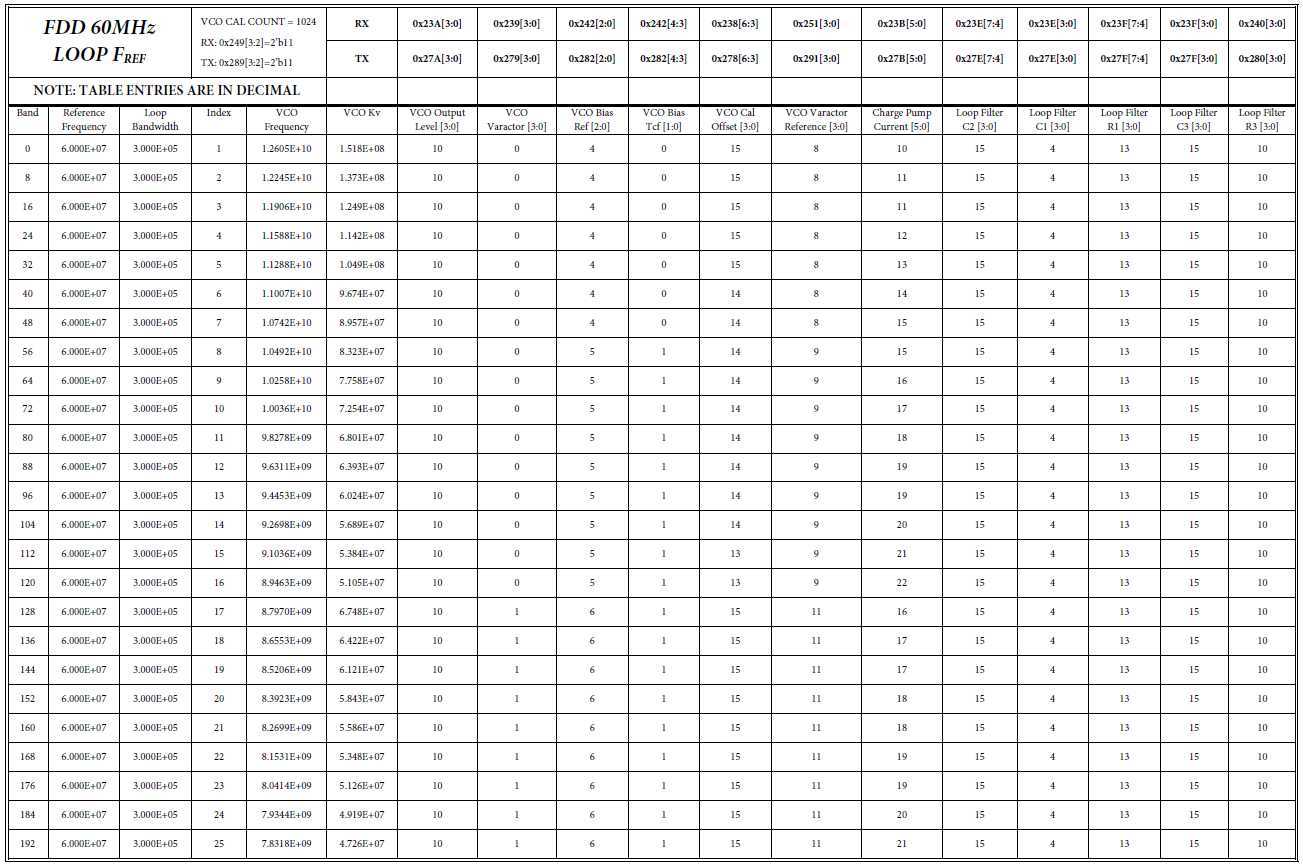

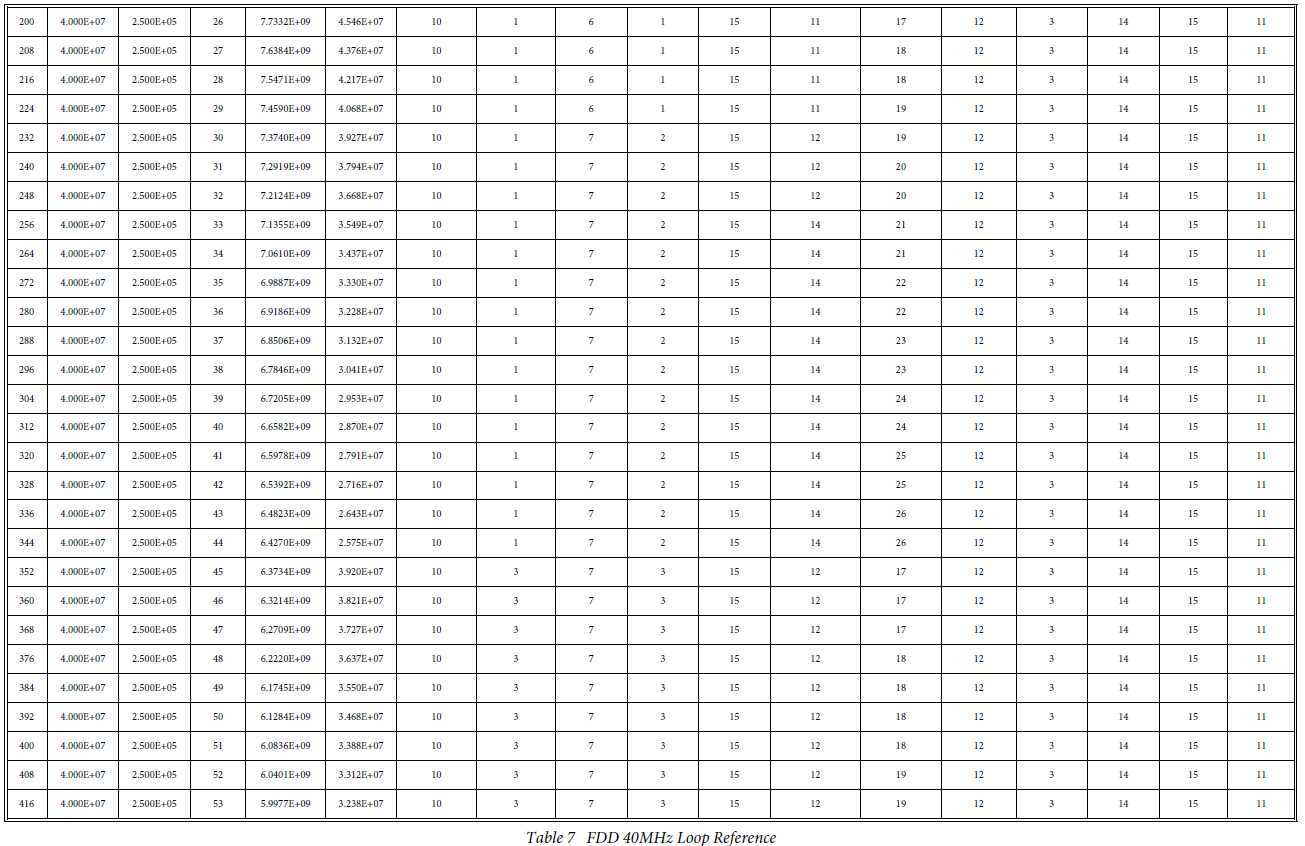

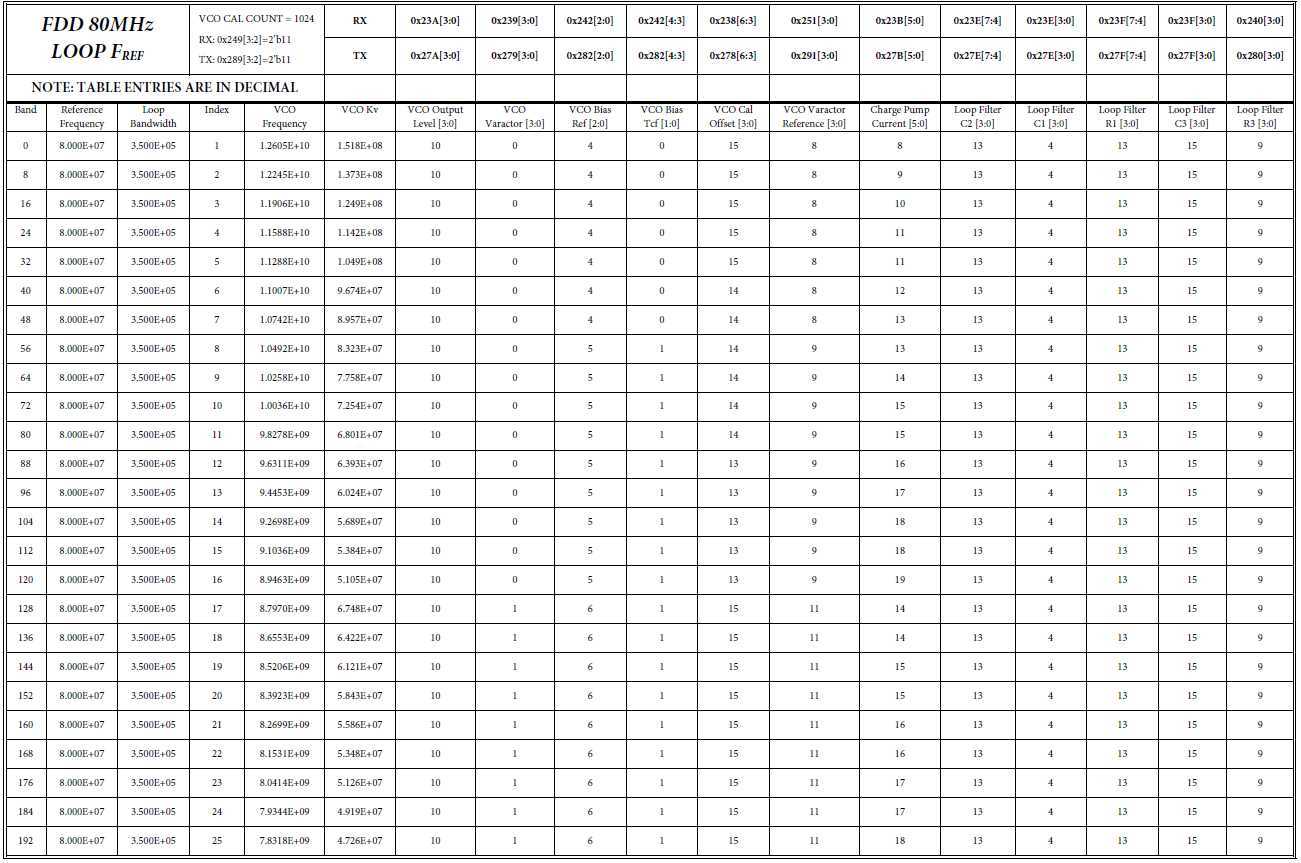

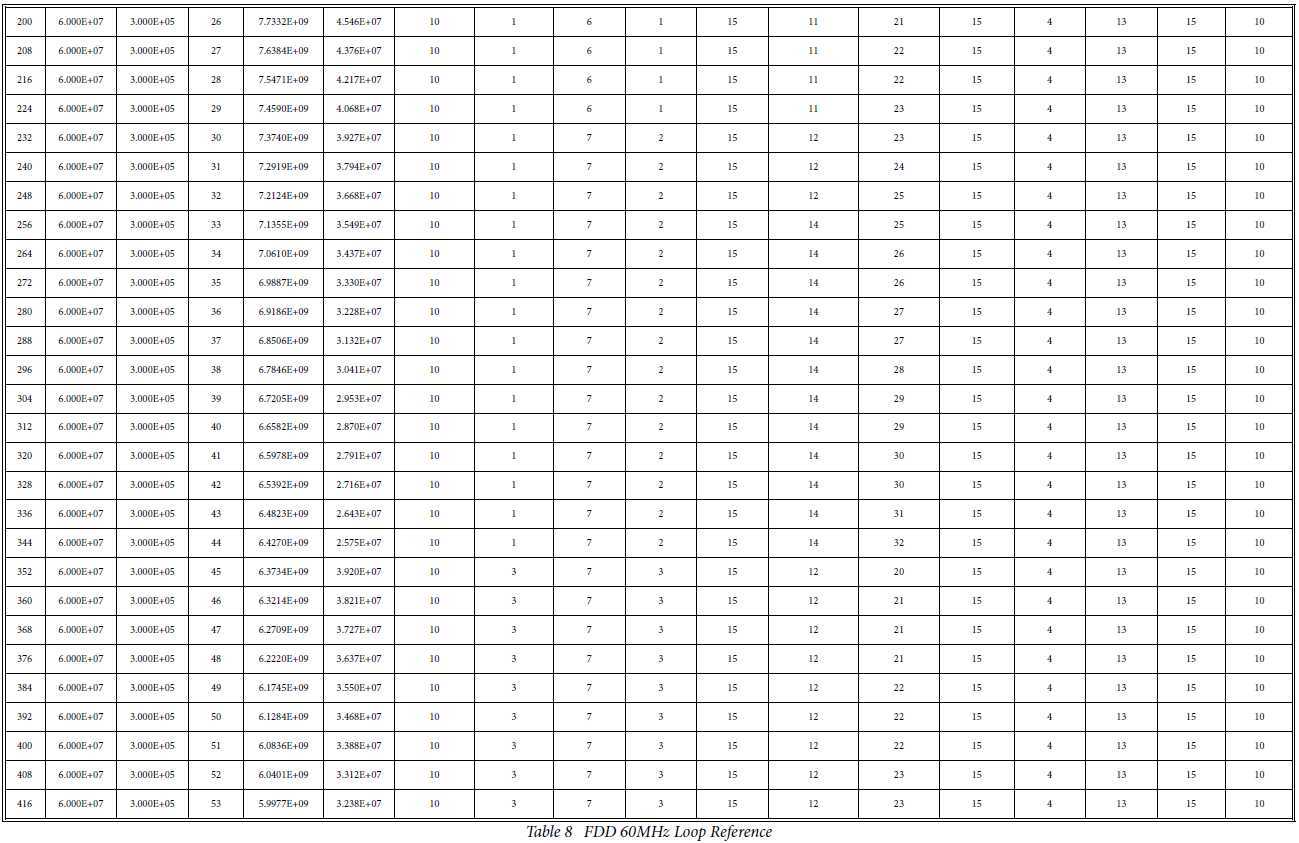

先给出配置表：（寄存器的值以十进制表示）
表格使用方法：
[1] 根据工作模式（TDD/FDD）和鉴相器（即电荷泵）参考频率，从6个表中选择一个。
[2] 根据VCO的频率，选择合适的一行。先根据需要的本振频率，确定RF-PLL中VCO的频率。本振频率和VCO频率是“2^n”分频的关系，因此对本振频率进行累乘2，使其落在6GHz~12GHz，就得到期望的VCO工作频率Fd。Fd需要大于等于这一行中的VCO Frequency，并且小于上一行的VCO Frequency。该行对应了一组RF-PLL的配置值。
[3] 注意：每个表的表头有VCO CAL COUNT值，表示VCO频率校准计数长度，可能的值为128，256，512，1024.（详见VCO部分）在TDD模式下，VCO校准时间短，不进行温度补偿；在FDD模式下，VCO校准时间长，并且进行温度补偿。
（3）VCO.工作频率为6GHz~12GHz，正常工作之前需要向寄存器写好VCO的各种参数，然后执行VCO自动校准。
关于VCO校准的一点说明：
[1]以下3种行为会触发VCO自动校准：①当器件状态从WAIT变为ALERT；②TDD模式下，RF频率综合器从掉电休眠状态变为ALERT；③RF频率综合字最低位发生写入。
[2]VCO校准发生前，需要将RF-PLL环路内所有部件的参数设定写入好，包括电荷泵电流大小、环路滤波器参数、频率合成字等等。
[3]电荷泵校准必须在VCO校准之前进行。
****** 待补完
