Android中形状图形 | shape图形常用的3个节点：corners(圆角)、solid(填充) 和 stroke(描边)

shape是Android中常用的一种XML图形文件。

形状图形的定义文件以shape元素为根节点。根节点下定义了6个节点：corners(圆角)、gradient(渐变)、padding(间隔)、size(尺寸)、solid(填充)、stroke(描边)，各节点的属性值主要是长宽、半径、角度以及颜色。

常用的三个节点 corners(圆角)、solid(填充) 和 stroke(描边) 简要说明如下：

（一）corners

    corners是shape的下级节点，用来描述4个圆角的规格定义。若无corners节点，则表示没有圆角。下面是corners节点的常用属性说明：

1. bottomLeftRadius: 像素类型，左下圆角的半径。
2. bottomRightRadius: 像素类型，右下圆角的半径。
3. topLeftRadius: 像素类型，左上圆角的半径。
4. topRightRadius: 像素类型，右上圆角的半径。
5. radius: 像素类型，圆角半径（若有上面4个圆角半径的定义，则不需要radius定义）。

（二）solid

    solid是shape的下级节点，用来描述形状图形的尺寸大小（宽度和高度）。若无solid节点，则表示无填充颜色。下面是solid节点的常用属性说明：

1. color: 颜色类型，内部填充的颜色。

（三）stroke

    stroke是shape的下级节点，用来描述形状图形四周边线的规格定义。若无stroke节点，则表示不存在描边。下面是stroke节点的常用属性说明。

1. color: 颜色类型，描边的颜色。
2. dashGap: 像素类型，每段虚线之间的间隔。
3. dashWidth: 像素类型，每段虚线的宽度
4. width: 像素类型，描边的厚度。若dashGap和dashWidth有一个值为0，则描边为实线。

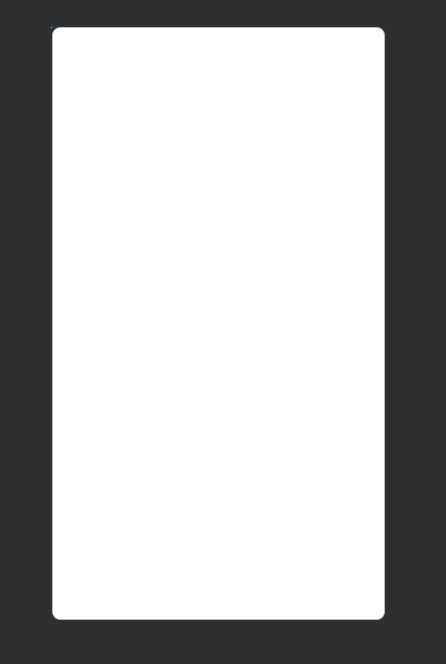

代码示例：

 1 <?xml version="1.0" encoding="utf-8"?>
 2 <shape xmlns:android="http://schemas.android.com/apk/res/android">
 3
 4     <solid android:color="#ffffff" />
 5
 6     <stroke
 7         android:width="1dp"
 8         android:color="#bbbbbb" />
 9
10     <corners
11         android:bottomLeftRadius="10dp"
12         android:bottomRightRadius="10dp"
13         android:topLeftRadius="10dp"
14         android:topRightRadius="10dp" />
15
16 </shape>
