I2C （芯片间）总线接口连接微控制器和串行I2C总线。它提供多主机功能，控制所有I2C总线特定的时序、协议、仲裁和定时。支持标准和快速两种模式，同时与SMBus 2.0兼容。I2C模块有多种用途，包括CRC码的生成和校验、 SMBus(系统管理总线—System Management Bus)和PMBus(电源管理总线—Power Management Bus)。根据特定设备的需要，可以使用DMA以减轻CPU的负担。
I2C模块接收和发送数据，并将数据从串行转换成并行，或并行转换成串行。可以开启或禁止中断。接口通过数据引脚(SDA)和时钟引脚(SCL)连接到I2C总线。允许连接到标准(高达100kHz)或快速(高达400kHz)的I2C总线。
I2C采用一根双向串行数据线SDA和一根双向串行时钟线SCL实现主/从设备间的多主串行通信。
I2C总线协议：
I2C协议规定，总线上数据的传输必须以一个起始信号作为开始条件，以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生。I2C总线在传输数据的过程中一共有三种信号：开始信号、结束信号、应答信号。
总线在空闲状态时，SCL和SDA都保持着高电平
这三种信号里，起始信号是必须需要的，而结束信号和应答信号都可以视情况不要。
在起始条件产生后，总线处于忙状态，由本次数据传输的主从设备独占，其他I2C器件无法访问总线；而在停止条件产生后，本次数据传输的主从设备 将释放总线，总线再次处于空闲状态。
数据传输：

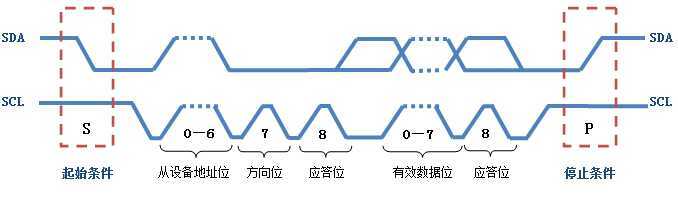

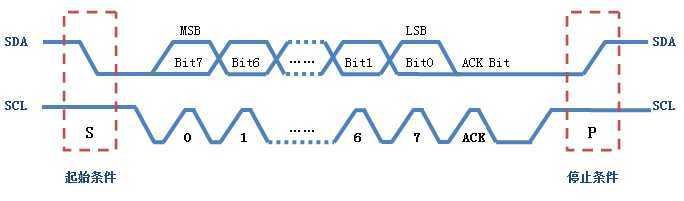

数据和地址按8位/字节进行传输，高位在前。主设备在SCL线上产生每个 时钟脉冲的过程中将在SDA线上传输一个数据位，当一个字节按数据位从高位到低位的顺序传输完后，紧接着从设备将拉低SDA线，回传给主设备一个应答位， 此时才认为一个字节真正的被传输完成。
I2C总线上每个设备都对应唯一地址，主从设备的传输都是建立在地址之上的。也就是说，主设备在传输有效数据之前要先指定从设备的地址，地址指定的过程和上面数据传输的过程一样，只不过大多数从设备的地址是7位的，然后协议规定再给地址添加一个最低位用来表示接下来 数据传输的方向，0表示主设备向从设备写数据，1表示主设备向从设备读数据
主模式下：跟在起始条件后的1或2个字节是地址(7位模式为1个字节， 10位模式为2个字节)。
接口可以下述4种模式中的一种运行：
该模块默认地工作于从模式。接口在生成起始条件后自动地从从模式切换到主模式；当仲裁丢失或产生停止信号时，则从主模式切换到从模式。允许多主机功能。

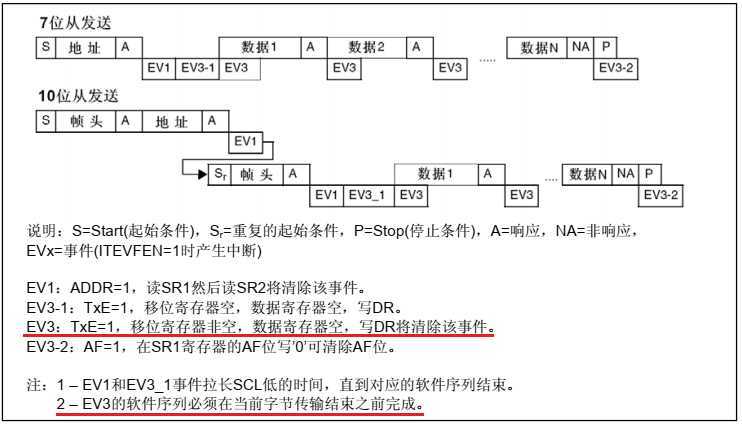

从发送器:
在接收到地址和清除ADDR位后，从发送器将字节从DR寄存器经由内部移位寄存器发送到SDA线上。从设备保持SCL为低电平，直到ADDR位被清除并且待发送数据已写入DR寄存器。 (见下图中的EV1和EV3)。
当收到应答脉冲时:
TxE位被硬件置位，如果设置了ITEVFEN和ITBUFEN位，则产生一个中断。
如果TxE位被置位，但在下一个数据发送结束之前没有新数据写入到I2C_DR寄存器，则BTF位被置位，在清除BTF之前I2C接口将保持SCL为低电平；读出I2C_SR1之后再写入I2C_DR寄存器将清除BTF位。

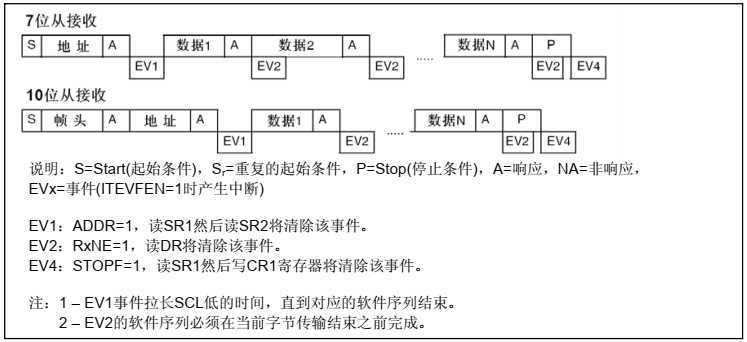

从接收器：
在接收到地址并清除ADDR后，从接收器将通过内部移位寄存器从SDA线接收到的字节存进DR寄存器。 I2C接口在接收到每个字节后都执行下列操作:
如果设置了ACK位，则产生一个应答脉冲
硬件设置RxNE=1。如果设置了ITEVFEN和ITBUFEN位，则产生一个中断。
如果RxNE被置位，并且在接收新的数据结束之前DR寄存器未被读出， BTF位被置位，在清除BTF之前I2C接口将保持SCL为低电平；读出I2C_SR1之后再写入 I2C_DR寄存器将清除BTF位。(见下图)。
关闭通信：
在传输完最后一个数据字节后，主设备产生一个停止条件， I2C接口检测到这一条件时：

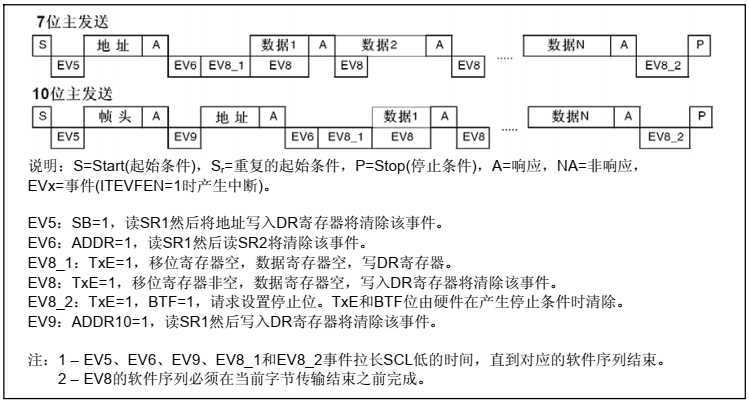

主发送器：
在发送了地址和清除了ADDR位后, 主设备通过内部移位寄存器将字节从DR寄存器发送到SDA线上。 主设备等待，直到TxE被清除， (见下图的EV8)。
当收到应答脉冲时:
关闭通信：
在DR寄存器中写入最后一个字节后，通过设置STOP位产生一个停止条件(见图245的EV8_2)，然后I2C接口将自动回到从模式(M/S位清除)。

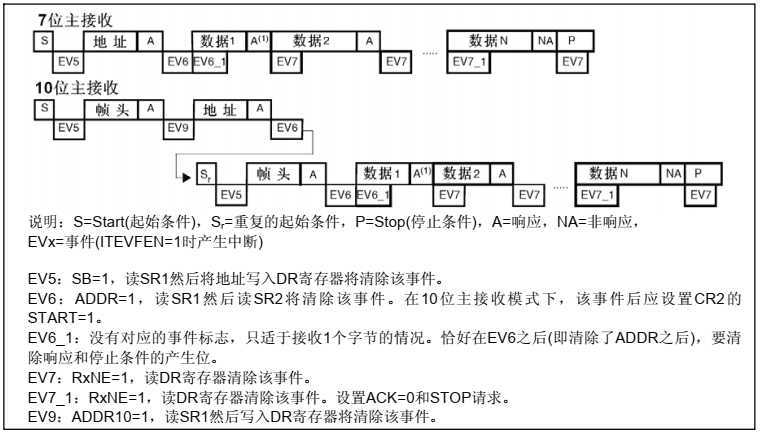

主接收器：
在发送地址和清除ADDR之后， I2C接口进入主接收器模式。在此模式下， I2C接口从SDA线接收数据字节，并通过内部移位寄存器送至DR寄存器。在每个字节后， I2C接口依次执行以下操作：
关闭通信：
主设备在从从设备接收到最后一个字节后发送一个NACK。接收到NACK后，从设备释放对SCL和SDA线的控制；主设备就可以发送一个停止/重起始条件。
