中断结合代码分析

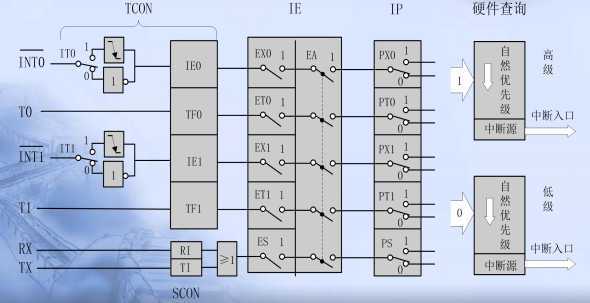

中断结构图

所有中断程序需要完成的步骤

中断响应条件

•  此中断源的中断允许位为1；
•  CPU开中断（即EA=1）；
•  中断源有中断请求；

以上三条同时满足时，CPU才有可能响应中断。因为串口中断和定时器中断还需要其他设置条件，即这个条件只是说明了第一张图中IE需要设置，中断条件完整还需要设置TCON,SCON,定时器中断及串口中断还要加上TMOD的设置以及TH0和TL0初值问题。

外部中断程序步骤：

对应代码：蓝色是外加条件，红色任何中断的必要条件，任何中断条件所必须设置的

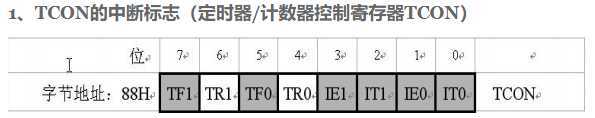

• IT0=1;//跳变沿出发方式（下降沿）中断触发方式
• EX0=1;//打开 INT0 的中断允许。中断源的中断允许
• EA=1;//打开总中断CPU开中断
• 当外部中断源触发即中断源响应进入中断程序

 1 void Int0Init()  //外部中断的条件设置
 2 {
 3       //设置 INT0
 4      IT0=1;//跳变沿出发方式（下降沿）
 5      EX0=1;//打开 INT0 的中断允许。
 6      EA=1;//打开总中断
 7 }
 8
 9
10 void Int0() interrupt 0 //外部中断 0 的中断函数
11 {
12       //写入要完成的任务
13 }

定时器中断程序步骤：

初始化程序应完成如下工作：

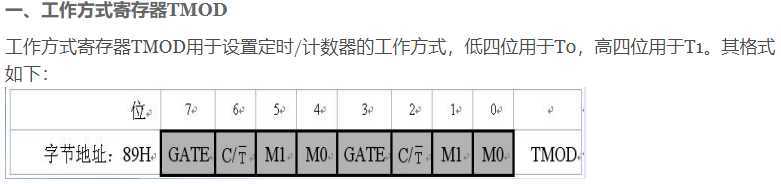

• 对TMOD赋值，以确定T0和T1的工作方式。
• 计算初值,并将其写入TH0、TL0或TH1、TL1。

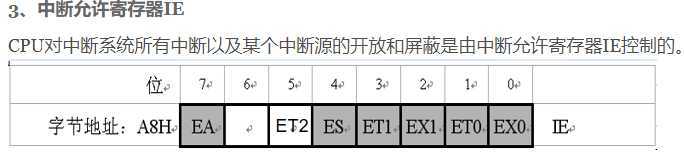

• 中断方式时，则对IE赋值，开放中断。
• 使TR0或TR1置位，启动定时/计数器定时或计数。

 对应代码：蓝色是外加条件，红色任何中断的必要条件，任何中断条件所必须设置的

• TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。
• TH0=0XFC; //给定时器赋初值，定时1ms
• TL0=0X18;
• ET0=1;//打开定时器0中断允许 中断源的中断允许
• EA=1;//打开总中断 打开总中断CPU开中断
• TR0=1;//打开定时器  开始计数
• 当定时器溢出时中断开始即中断源发生响应

 1 void Timer0Init()
 2 {
 3     TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。
 4     TH0=0XFC;    //给定时器赋初值，定时1ms
 5     TL0=0X18;
 6     ET0=1;//打开定时器0中断允许
 7     EA=1;//打开总中断
 8     TR0=1;//打开定时器
 9 }
10
11 void Timer0() interrupt 1
12 {
13       //发生定时器中断索要完成的任务
14 }

串口中断程序步骤：

串行口工作之前，应对其进行初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制。具体步骤如下：

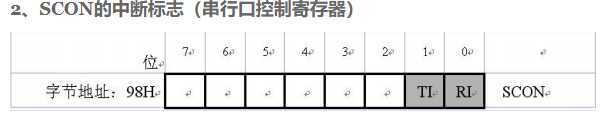

●确定串行口控制（编程SCON寄存器确定串口工作方式SM0,SM1，允许串口接受REN）；
●确定T1（定时器）的工作方式（编程TMOD寄存器）；
●计算T1的初值，装载TH1、TL1；

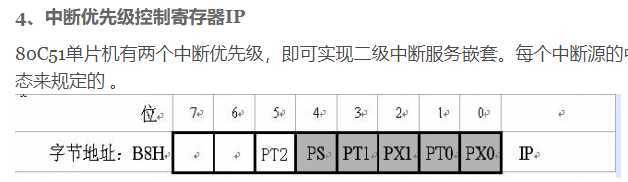

●串行口在中断方式工作时，要进行中断设置（编程IE、IP寄存器）。中断源的中断允许   打开总中断CPU开中断
      ——打开允许中断,依次打开串口允许中断位ES，总中断允许位EA(=1,允许)
●启动T1（编程TCON中的TR1位）；
●当串口有中断请求时（串口有数据传输时）即中断源发生响应，开始进入中断程序

对应代码：蓝色是外加条件，红色任何中断的必要条件，任何中断条件所必须设置的

• SCON=0X50; //设置为工作方式1
• TMOD=0X20; //设置计数器工作方式2
• PCON=0X80; //波特率加倍
• TH1=0XF3; //计数器初始值设置，注意波特率是4800的
• TL1=0XF3;
• ES=1; //打开接收中断
• EA=1; //打开总中断
• TR1=1; //打开计数器

 1 void UsartInit()
 2 {
 3     SCON=0X50;            //设置为工作方式1
 4     TMOD=0X20;            //设置计数器工作方式2
 5     PCON=0X80;            //波特率加倍
 6     TH1=0XF3;                //计数器初始值设置，注意波特率是4800的
 7     TL1=0XF3;
 8     ES=1;                        //打开接收中断
 9     EA=1;                        //打开总中断
10     TR1=1;                    //打开计数器
11 }
12
13 void Usart() interrupt 4
14 {
15     u8 receiveData;
16
17     receiveData=SBUF;//出去接收到的数据
18     RI = 0;//清除接收中断标志位
19     SBUF=receiveData;//将接收到的数据放入到发送寄存器
20     while(!TI);             //等待发送数据完成
21     TI=0;                         //清除发送完成标志位
22 }

中断结合代码分析
