xxl-job整体架构设计

时间:2020-03-16 14:58:50      阅读:199      评论:0      收藏:0      [点我收藏+]

简介:

XXL-JOB是一个分布式任务调度平台,其核心设计目标是开发迅速、学习简单、轻量级、易扩展。

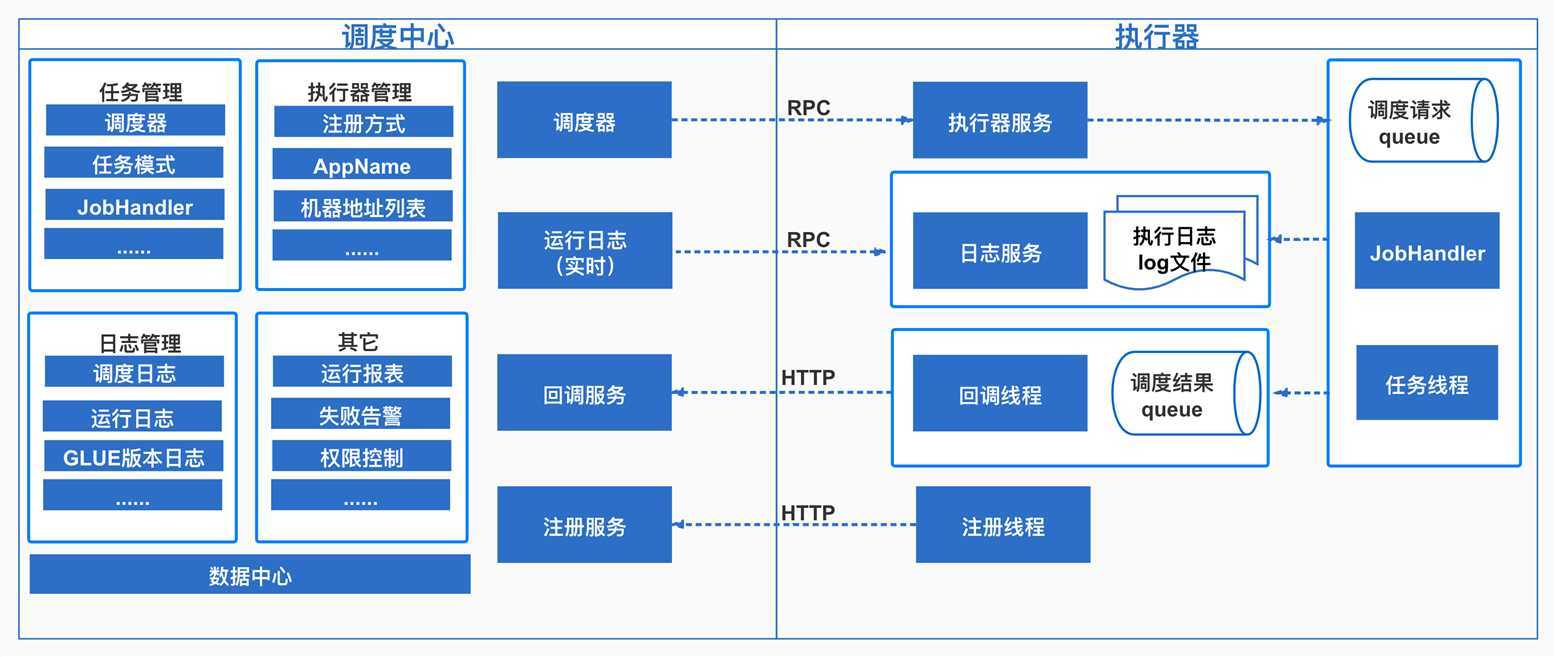

整体架构设计:

XXL-JOB 是一个轻量级分布式任务调度框架,它的核心设计理念是把任务调度分为两个核心部分:调度中心(xxl-admin),和 执行器。隔离成两个部分。这是一种中心化的设计,由调度中心来统一管理和调度各个接入的业务模块(也叫执行器),

接入的业务模块(执行器)只需要接收调度信号,然后去执行具体的业务逻辑,两者可以各自的进行扩容。

调度中心:

负责管理调度,我们在github上下载的工程部署起来就是调度中心,即admin管理端,调度中心有以下几个功能

1 任务管理:对调度的任务进行触发时间等配置

2 日志管理:查看调度的日志情况

3 执行器管理:管理接入的业务模块

4 其它,比如用户权限配置和运行统计报表等功能

执行器

即接入的业务模块,需要引入一个ar包,然后在application.xml文件上进行调度中心的地址等配置,启动后,在调度中心 就可以看到该接入的业务模块(执行器)。



技术分享图片

xxl-job整体架构设计

原文:https://www.cnblogs.com/wanghongsen/p/12503472.html
