stm32—时钟系统

时钟系统

概念：

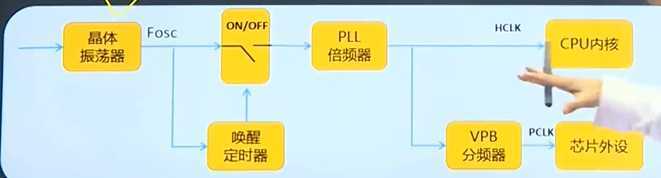

时钟系统是由震荡器（信号源）、定时唤醒器分频器等组成的电路。常用的信号源有晶体震荡器和RC震荡器。

意义：
时钟是嵌入式系统的脉搏，处理器内核在时钟驱动下完成指令执行，状态变换等动作，外设在时钟的驱动下完成各种工作，例如：串口数据的发送、A/D转换、定时器计数等等。

震荡器

概念：
震荡器是用来产生重复电子讯号的电子元件。其构成的电路叫做振荡电路，能将直流电转换为具有一定频率交流信号输出的电子电路或装置。

分类：
震荡器主要分为RC、LC震荡器和晶体震荡器。

stm32由三种不同的时钟源可被用来驱动系统时钟（SYSCLK）：

• HSI：高速内部时钟，RC震荡器，频率为8MHz
• HSE：高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz
• PLL：锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz

这些设备有以下2种二级时钟源：

• LSI：40kHz低速内部RC，可以用于驱动独立看门狗和通过程序选择驱动RTC。 RTC用于从停机/待机模式下自动唤醒系统。
• LSE：32.768kHz低速外部晶体也可用来通过程序选择驱动RTC(RTCCLK)。

• 当不被使用时，任一个时钟源都可被独立地启动或关闭，由此优化系统功耗。
• 任何一个外设在使用之前，必须首先使能其相应的时钟
• 由于使用外部晶振倍频精确度会比内部震荡时钟高很多，所以一般都是使用外部晶振

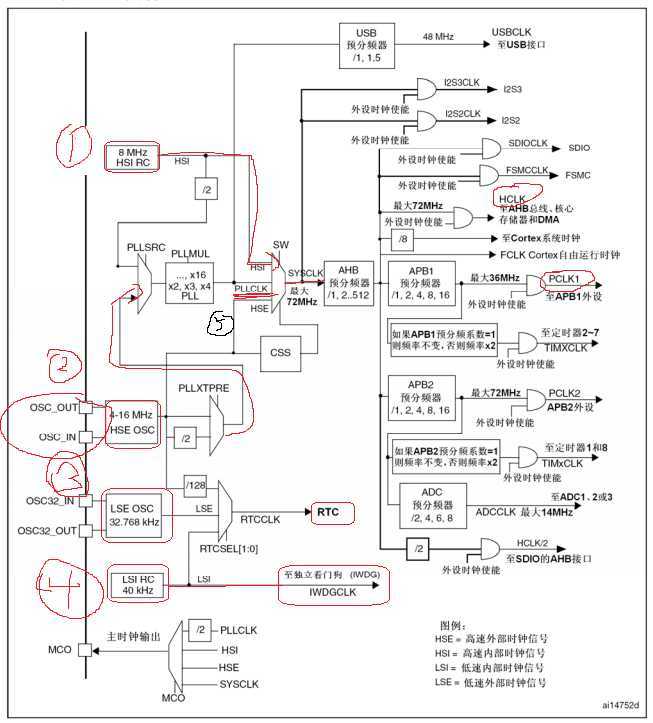

时钟树：
