简单介绍TLDebugModuleInner中ABSTRACTCS寄存器的实现。

1. ABSTRACTCSReset

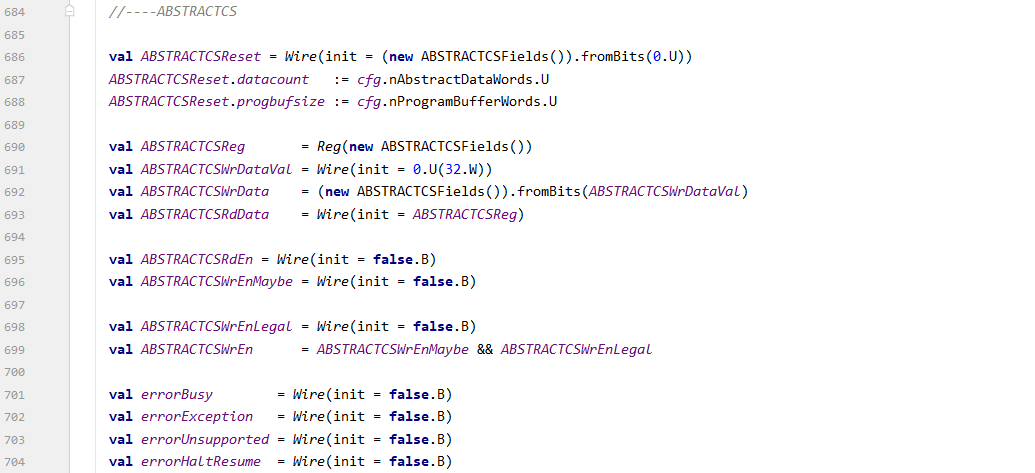

寄存器复位时使用的值：

其定义如下：

其中，datacount和progbufsize的值从配置中获取。

2. ABSTRACTCSReg

带结构的寄存器：

3. 写

1) ABSTRACTCSWrDataVal

ABSTRACTCSWrDataVal是一个不带结构的32位值：

用于接收写寄存器时传入的数据：

2) ABSTRACTCSWrData

ABSTRACTCSWrData是把写入的32位值解析之后的带结构的变量：

3) ABSTRACTCSWrEnMaybe

ABSTRACTCSWrEnMaybe是一个标志位：

用于指示是否正在写入寄存器：

4) ABSTRACTCSWrEnLegal

ABSTRACTCSWrEnLegal是一个标志位：

用于表明ABSTRACTCSWrEnMaybe中的Maybe是否合法。

5) ABSTRACTCSWrEn

ABSTRACTCSWrEn标志着是否正在合法写入：

4. 读

1) ABSTRACTCSRdData

ABSTRACTCSRdData是读取寄存器时使用的数据源：

其值又来自于ABSTRACTCSReg：

2) ABSTRACTCSRdEn

用于标志是否正在读取寄存器：

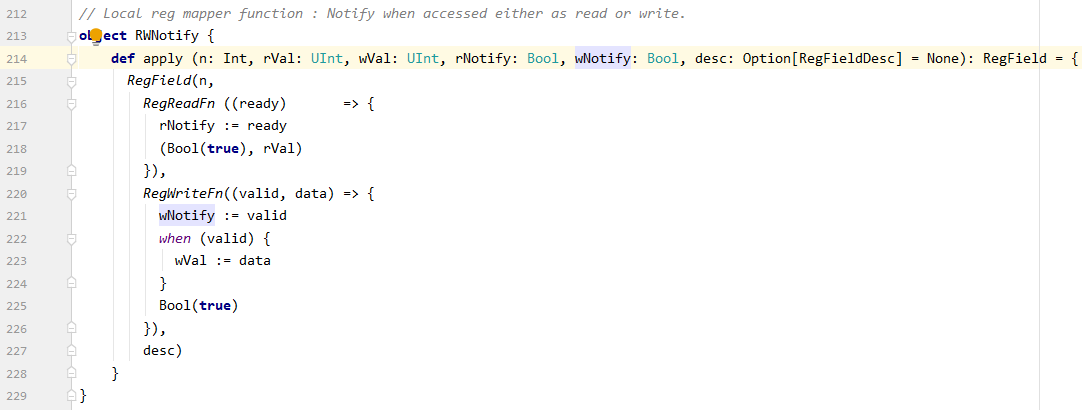

其值在写入时为真：

5. cmderr

1) 设置

根据errorBusy等的值，决定abstractcs.cmderr的值：

2) 清除

写1清零：把写入值中的cmderr取反再与原值相与，即可清除写1的位，保留写0的位：

6. busy

busy位标志着是否有抽象命令正在执行，从abstractCommandBusy中取值：

而abstractCommandBusy的值则根据状态机确定。
