PE头

PE头由许多结构体组成,现在开始逐一学习各结构体

0X00 DOS头

微软创建PE文件格式时，人们正广泛使用DOS文件，所以微软充分考虑了PE文件对DOS文件的兼容性。其结果是在PE头的最前面添加一个 IMAGE_DOS_HEADER 结构体用来扩展DOSEXE头

IMAGE_DOS_HEADER

typedef struct _IMAGE_DOS_HEADER
{
     WORD e_magic;  //DOS签名 4D5A
     WORD e_cblp;
     WORD e_cp;
     WORD e_crlc;
     WORD e_cparhdr;
     WORD e_minalloc;
     WORD e_maxalloc;
     WORD e_ss;
     WORD e_sp;
     WORD e_csum;
     WORD e_ip;
     WORD e_cs;
     WORD e_lfarlc;
     WORD e_ovno;
     WORD e_res[4];
     WORD e_oemid;
     WORD e_oeminfo;
     WORD e_res2[10];
     LONG e_lfanew;   //指向NT头所在的位置
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

IMAGE_DOS_HEADER 结构体的大小位64字节，一个WORD类型两个字节时一个字，一个LONG类型是四个字节两个字，所以该结构体为 30个WORD类型+ 1个LONG类型 为 64字节。

在该结构体中必须知道2个重要的成员：e_magic 与 e_lfanew

• e_magic: DOS签名（4D5A => ASCLL值 “MZ”）
• e_lfanew: 指示NT头的偏移（不同的文件该值不一样）

0X01 使用Hxd在电脑中查看PE格式

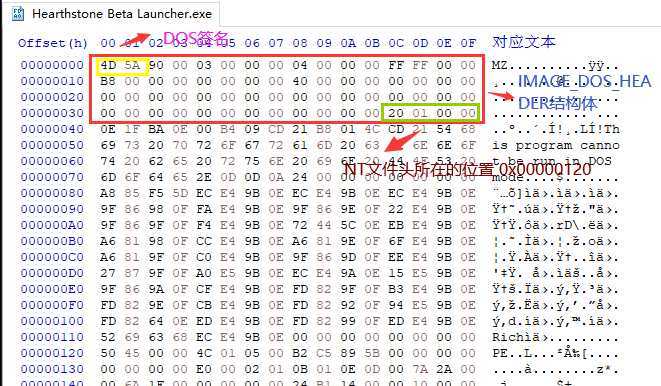

把炉石传说的客户端放入Hxd软件中查看

从图中可以看出标黄的是DOS签名4D5A为MZ，整个红框为 DOS头64个字节，最底下绿色框标出来的为NT文件头所在位置 0X00000120 Intel系列CPU以逆序存储数据，这称为小端序标识法。这些是值被修改后将不能够运行（根据PE规范，它以不再是PE文件）。

0X02 DOS存根

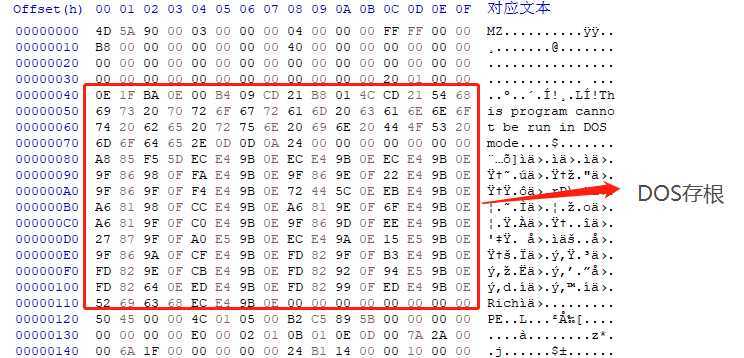

DOS存根在DOS头下面，是个可选项，且大小不固定（即使没有DOS存根，文件也能正常运行）DOS存根由代码与数据混合而成下图为炉石传说的客户端的DOS存根

DOS存根的大小不固定，从0x40开始到NT头截至。图中文件偏移40-4D区域为16位汇编指令。32位windows OS中直接忽略该命令。
