一、Android APK文件结构

1.Andriod APK文件结构

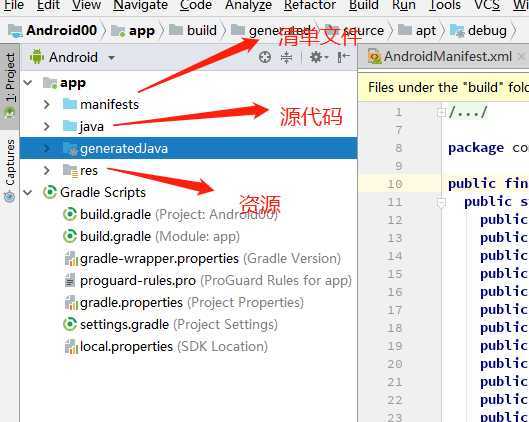

• 清单文件：注册了当前APP的activity、service、broadcastReceiver等重要组件，以及一些权限的申请；入口类的特征，相当与OEP：

• 源代码：MainActivity

packagecom.bluelesson.a23android;
// 包名，相当于C++中的命令空间

// 相当于导入头文件，现在是导入一个类名(完整类名包含包名)
// (因为java中一个类文件一般存一个类)
importandroid.support.v7.app.AppCompatActivity;
importandroid.os.Bundle;

// 继承自AppCompatActivity类
public class MainActivity extends AppCompatActivity {
    // 相当于C++的虚函数
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        // 调用父类的方法
        super.onCreate(savedInstanceState);
        // 设置当前类依赖的资源文件
        // 参数是资源文件
        // 和窗口绑定的资源文件叫布局文件
        setContentView(R.layout.activity_main);
    }
}

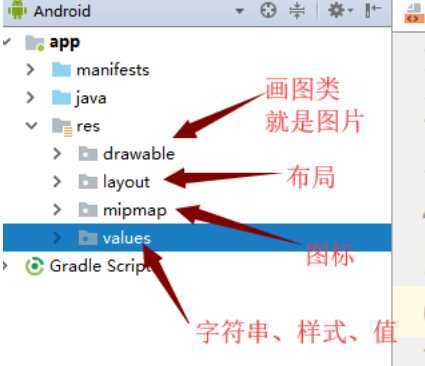

• 资源：res

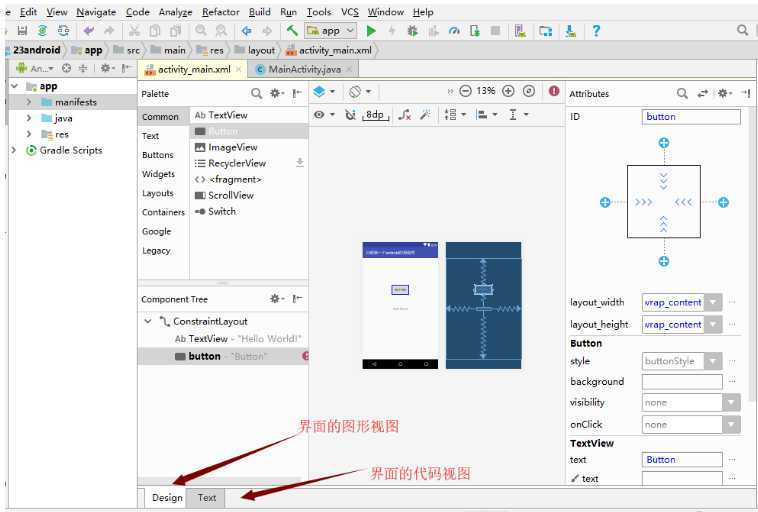

• 界面布局：界面视图和代码视图

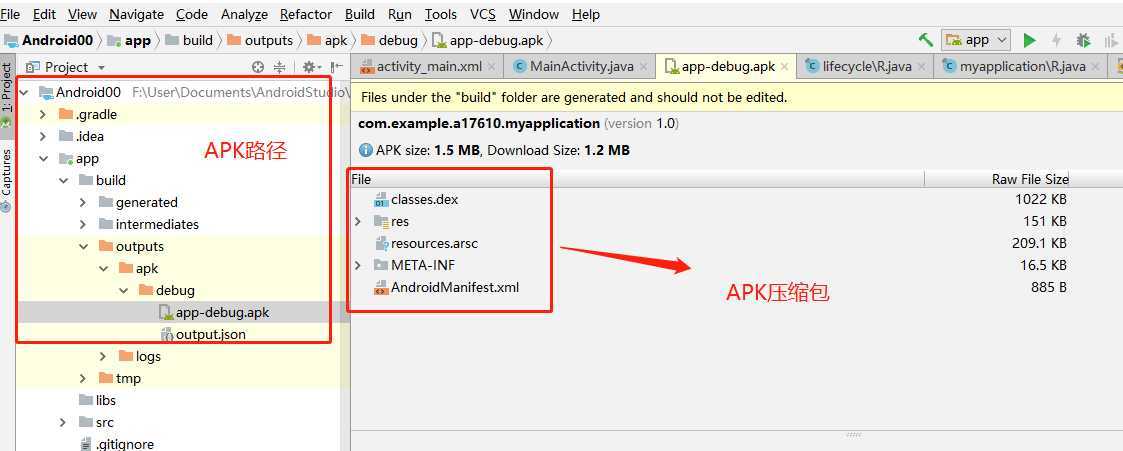

2.AS生成的apk的目录

• 基本的APK是一个压缩包，其中包含：
  • META-INF：签名信息，包括公司信息、文件的HASH值
  • Res：资源信息，包括图片、xml(布局文件、字符串、风格样式等)
  • AndroidMainfest.xml：清单文件，包括APK包名、四大组件的一些申明定义、权限、程序的入口
  • Classes.dex：可执行文件，包括java的类信息、方法信息、字段信息、虚拟机指令
  • Resources.arsc：资源序号文件，包括资源里的所有ID、名称。

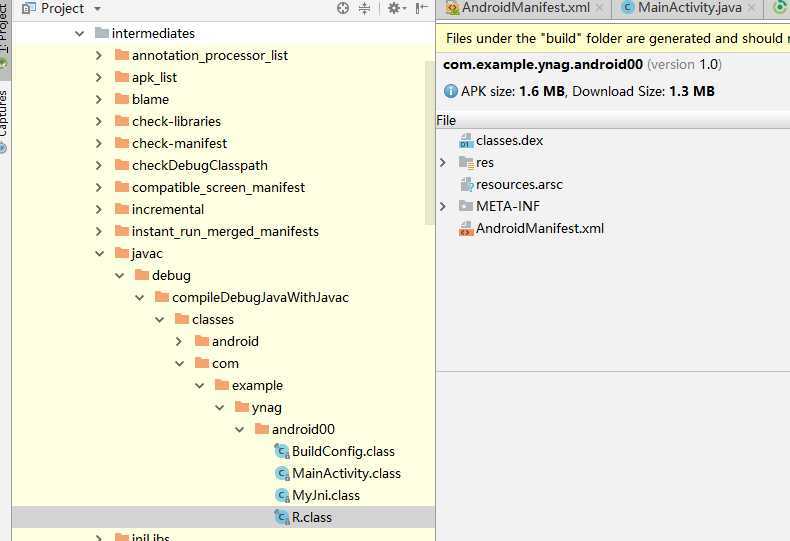

• 资源ID对应文件是R.class

• dex文件的生成流程是从java源码 -> class文件 -> dex文件
• Lib动态库，扩展名是.so，包括C++代码，各种平台：x86、arm


二、Android四大组件与权限??

1.Activity：界面，窗口
2.Service：服务，后台处理线程
3.BroadcastReceicer：广播接收者，消息hook
4.ContentProvider：内容提供者，为数据访问封装接口

三、AS使用ndk-build生成.so文件

1.下载并配置好ndk：下载地址https://dl.google.com/android/repository/android-ndk-r15c-windows-x86_64.zip

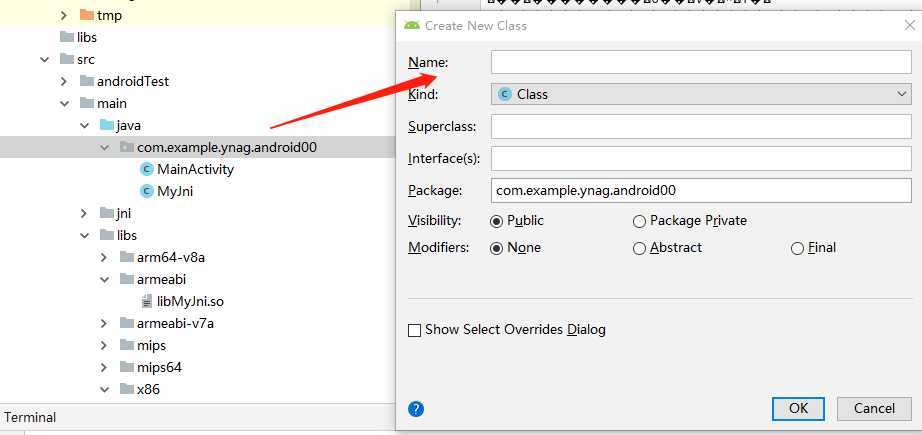

2.新建一个AS工程Android00；新建一个MyJni.java文件

• MyJni.java

package com.example.ynag.android00;

public class MyJni {
    static {
        System.loadLibrary("MyJni");
    }
    public native static String getString();
}

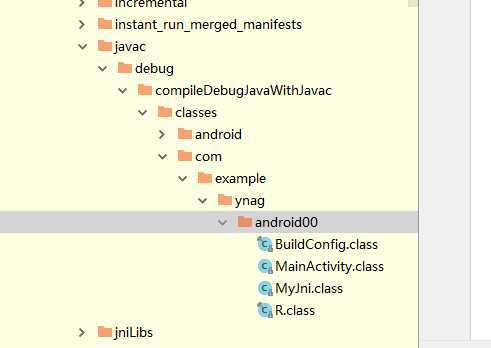

3.然后点击Make Project会在build目录下生成.class文件

4.在app\src\main文件夹下新建一个jni文件夹，使用External Tools生成.h文件

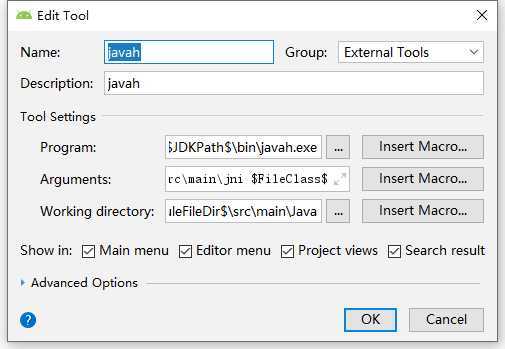

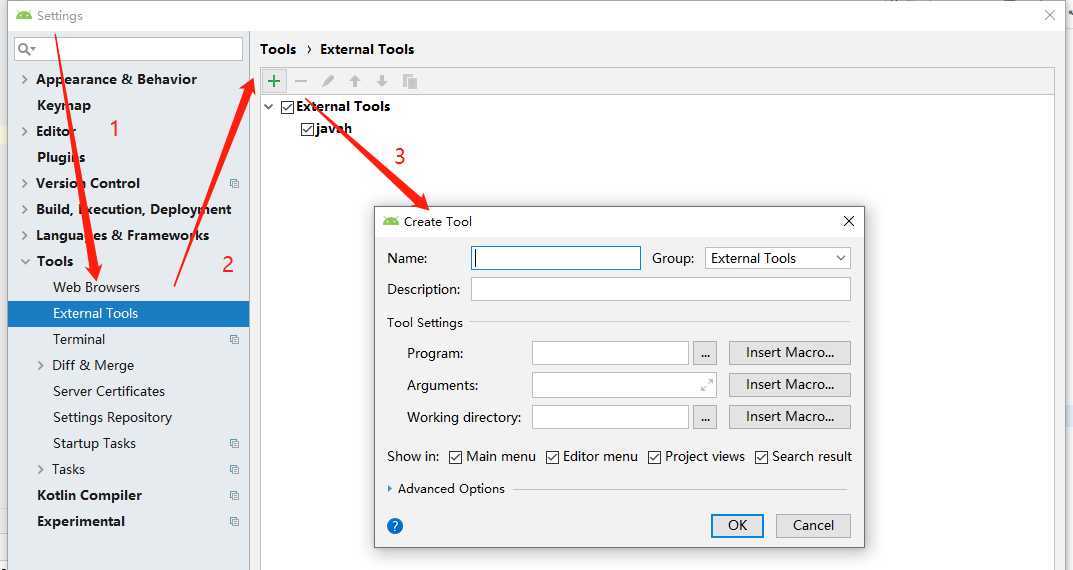

• 1.点击设置，找到Tools->External Tools->add->Create Tool

• 2.具体配置如下：


  Name:javah
  Description:javah
  Program:$JDKPath$\bin\javah.exe
  Parameters:-classpath . -jni -d $ModuleFileDir$\src\main\jni $FileClass$
  Working directory:$ModuleFileDir$\src\main\Java

- classpath classes指明类所在的位置
- -d 产生的.h文件放到指定目录下

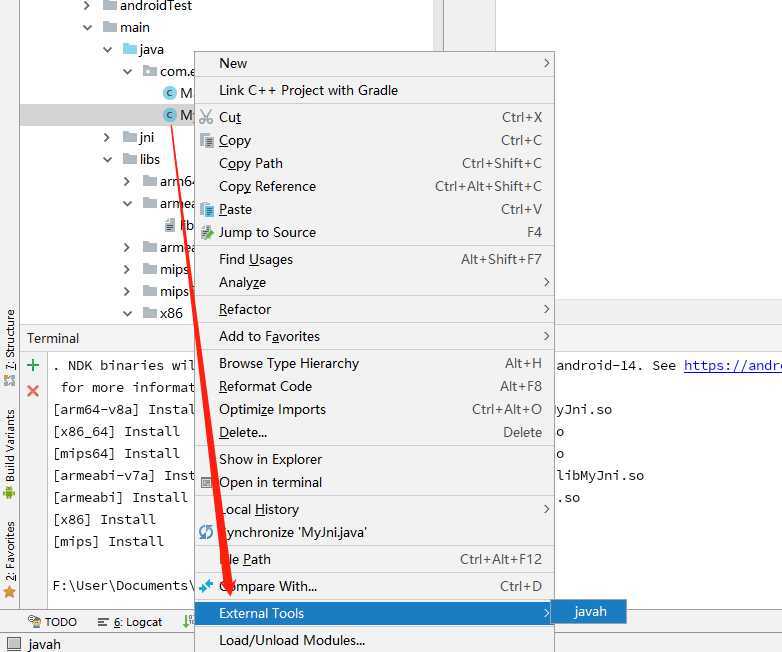

• 3.配置玩后选相应的java文件，右键：External Tools -> javah

• 4.然后main\jni目录下就会生成.h文件


5.生成.h文件内容如下：

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_example_ynag_android00_MyJni */

#ifndef _Included_com_example_ynag_android00_MyJni
#define _Included_com_example_ynag_android00_MyJni
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_example_ynag_android00_MyJni
 * Method:    getString
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_example_ynag_android00_MyJni_getString
  (JNIEnv *, jclass);

#ifdef __cplusplus
}
#endif
#endif

6.在jni目录下新建一个C/C++source file，取名test.c，用来实现上面.h中的方法

#include "jni.h"
#include "com_example_ynag_android00_MyJni.h"

JNIEXPORT jstring JNICALL Java_com_example_ynag_android00_MyJni_getString
  (JNIEnv *env, jclass jz){
  return (*env)->NewStringUTF(env,"this is the first time for me to use jni");
  }

7.在jni文件夹下新建Android.mk和Application.mk文件

• Android.mk

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

LOCAL_MODULE := MyJni
LOCAL_SRC_FILES := test.c
include $(BUILD_SHARED_LIBRARY)

• Application.mk

APP_ABI := all

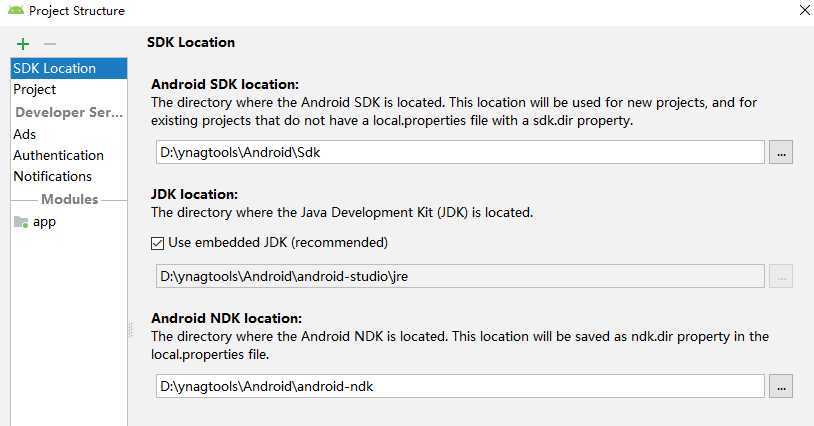

8.关联下载好的ndk包

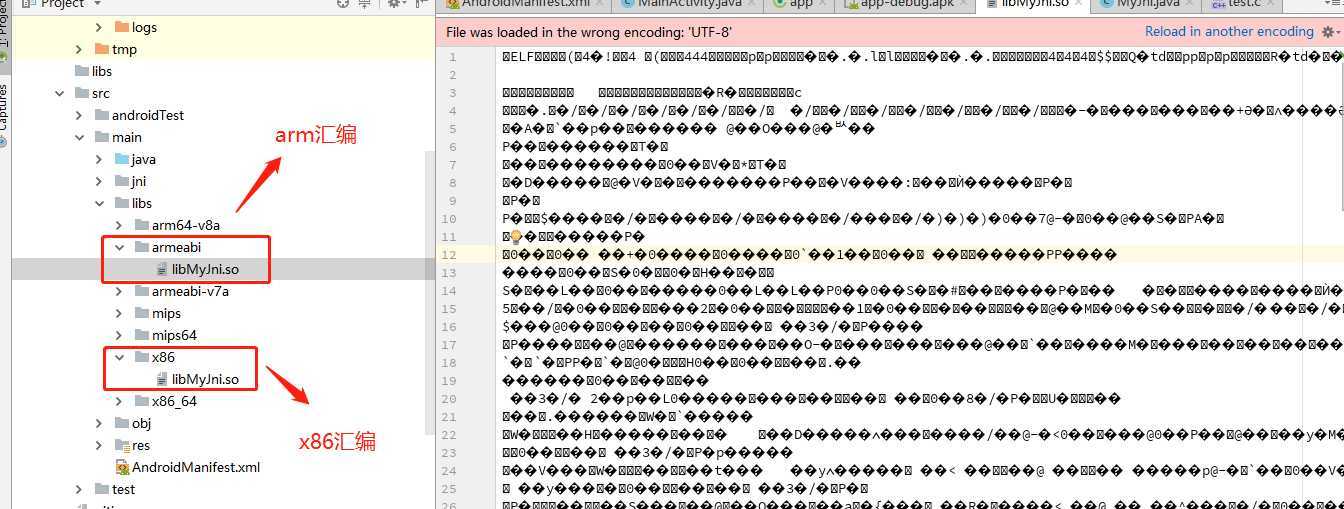

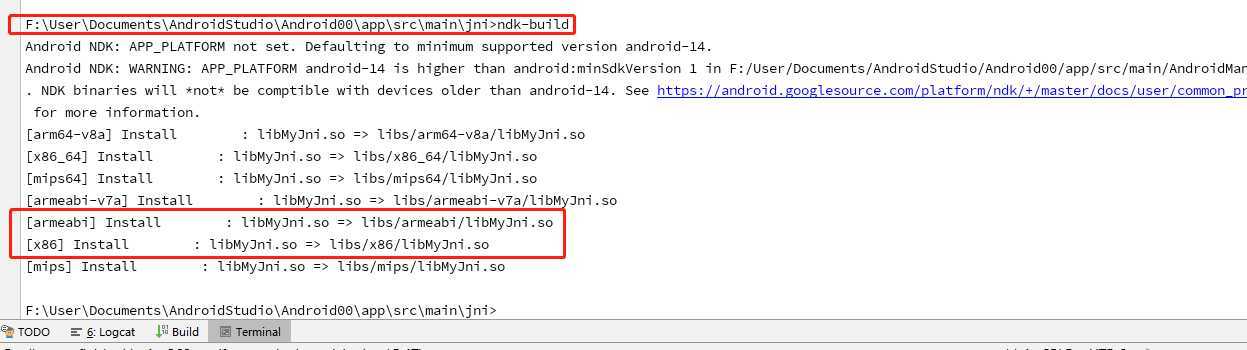

9.使用AS终端进入到jni目录，输入指令ndk-build就会生成相应的so文件（ndk-build需要自行配置）

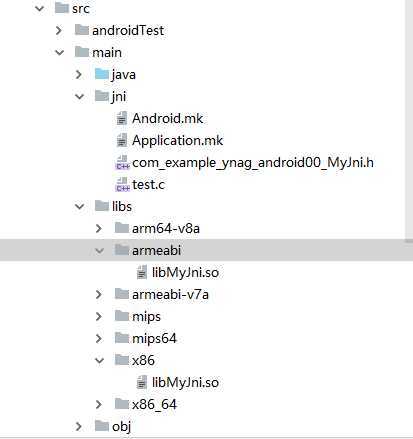

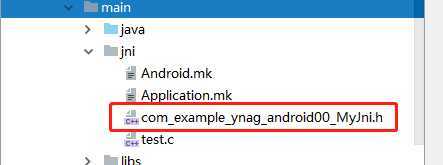

10.添加的文件及生成的文件

??Error解决

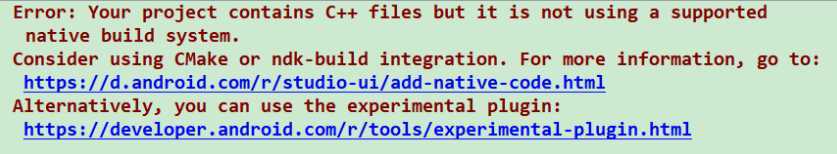

1. 忘记在那处会报错：# Error: Your project contains C++ files but it is not using a supported native build system.


• 解决方案：
  在app的build.gredle中添加如下代码即可：

sourceSets{
    main {
        jni.srcDirs = []
    }
}

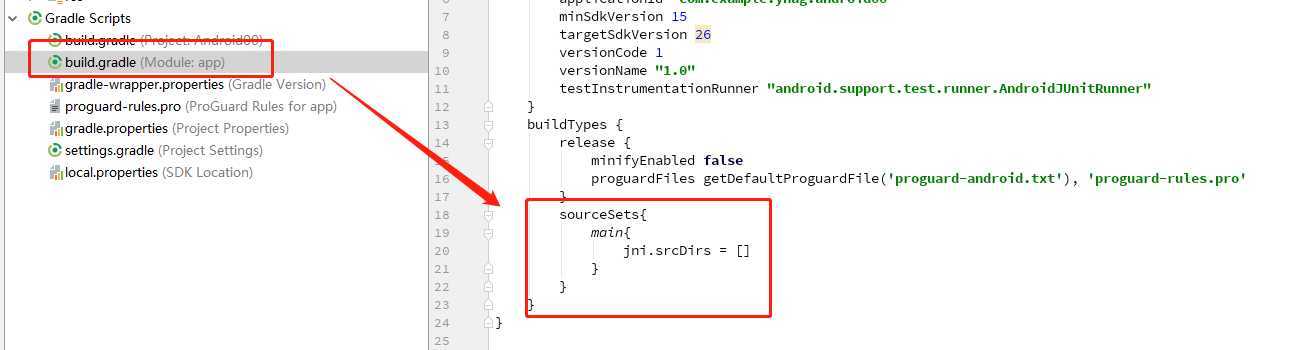

具体位置：

??参考文档

1.生成.so文件：

1. https://blog.csdn.net/leilifengxingmw/article/details/71598687
2. https://www.jianshu.com/p/faa3eebbd401
