一 固态继电器SSR

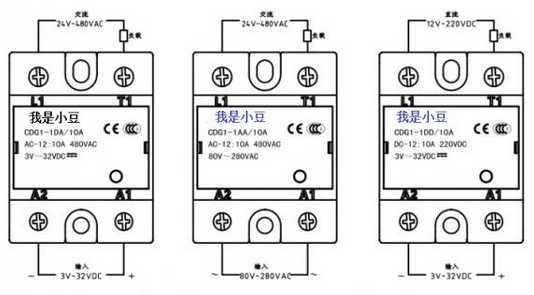

具有（光）隔离（2500V)作用的无触点（不像电磁继电器因线圈产生火花）有源4端开关继电器。用半导体开关器件代替电感线圈吸合，输入电压3.2—32V。控制电流为5—30mA，分类直流/交流（电压过零导通型（简称过零型）和随机导通型），双向可控硅（类似三极管，导通两端无极性）输出型（普通型）和单向可控硅（控制信号撤走还持续导通，只有阴极电流跌了到一定值或正向偏置取消）反并联型（增强型），板载型/独立型。工作原理如图：
过零控制能防止高次谐波的射频干扰和对电网的污染。
- 吸收电路是为防止从电源中传来的尖峰、浪涌(电压)，一般用RC和压敏电阻（选用交流220V的SSR，选用MYH12-430V的压敏电阻；380V选用MYH12-750V压敏电阻；较大容量的电机变压器应选用MYH20或MYH2024通流容量大的压敏电阻。选用原则是220V选用500V-600V压敏电阻，380V时可选用800V-900V压敏电阻）。
- 要进行过热（10A以上的产品应配散热器，100A以上的产品应配散热器加风扇强冷）/过流保护（保险丝，快速熔断器（额定工作电流的1.2倍选择）和空气开关，短路时主要失效形式）/过载
- 要针对热阻性负载（开通瞬间温度低电阻小有很高的浪涌电流，串联电阻或电感，作为限流措施，普通型SSR，可按电流值的2/3选用，）/感性负载（具有较高的反电势。这是一个不定值，随L和di/dt的不同而不同。通常为电源电压的1—2倍，回路一般需要接反向二极管）/容性负载（具有更大的危险性，因为起动时，由于电容器两端的电压不能突变，电容器（负载）相当于短路）的特点进行一些保护措施。
- 优点：开关时间短，无噪音，高寿命高可靠，用在大电流高功率场合。
- 缺点：压降大，可控硅或双向控硅的正向降压可达1~2V，大功率晶体管的饱和压降也在1~2V之间；
时间继电器：
继电器
