关键字 并联结构
我的意图 起始条件 就是 M0.1 =1
然后再 等待T10=20秒后，然后清零M0.1 置位M0.2

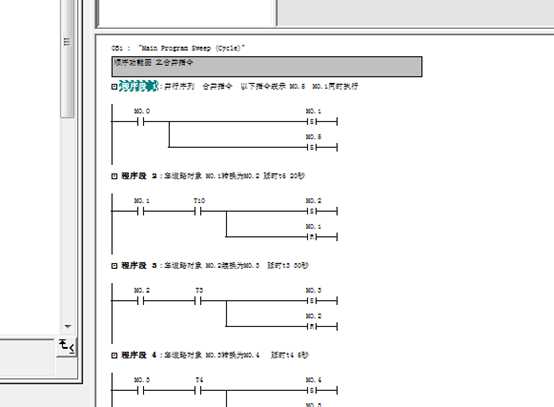

实际上下图的程序是不对的、
因为在程序段1 中。M0.0在OB100中常置为1 所以每一次M0.1 都要等于1.
就算你在某个扫描周期M 执行了程序段2 清零了M0.1
但是在下一个扫描周期M+1 又再次执行了程序段1 M0.1再置位。
这样就无法从状态M0.1 切换到状态M0.2。然后结束状态M0.1
正确的做法：把程序段1 写进 OB100中去 上电的时候只执行一次。
同样是 page 132 页码的第4题

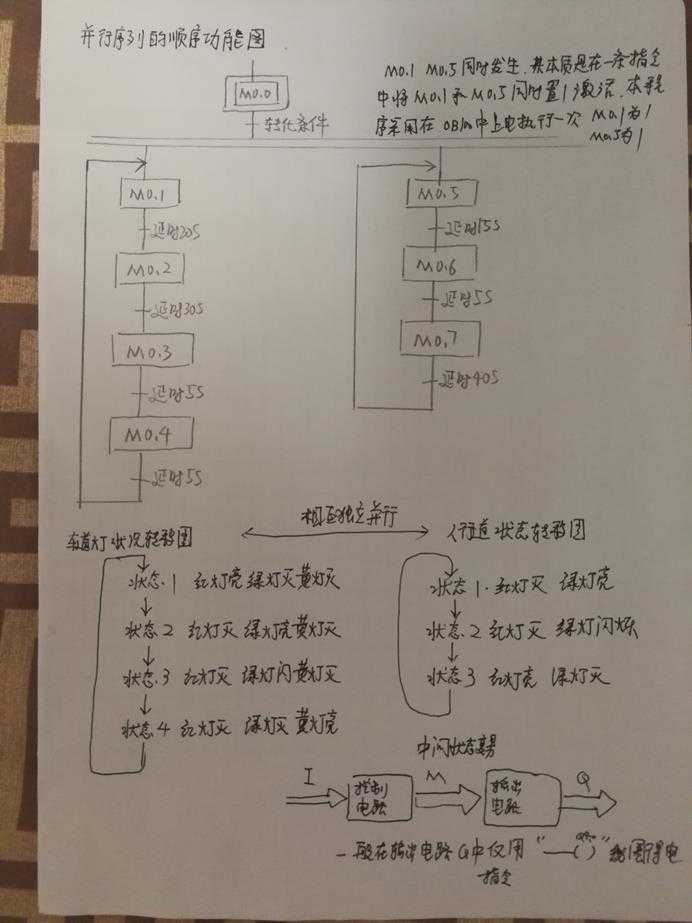

用并行分支 顺序功能图 实现 把车道红绿灯与 人行道 看成两个独立的对象
并行的顺序功能图
同时发生在程序中的本质 就是 把两个表示状态的步同时置为1 激活

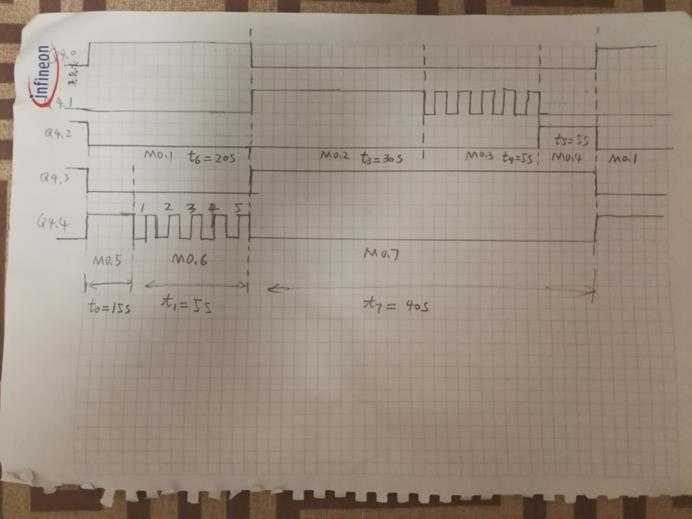

时序图

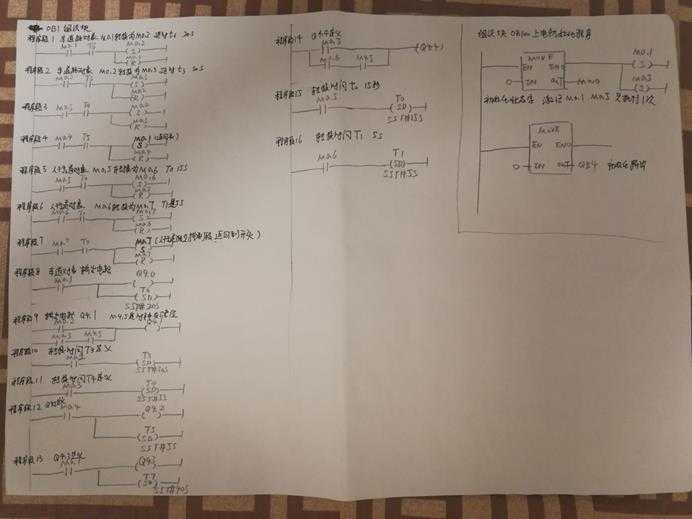

程序
录制成视频
