笔记1-1三层交换机实现vlan间路由

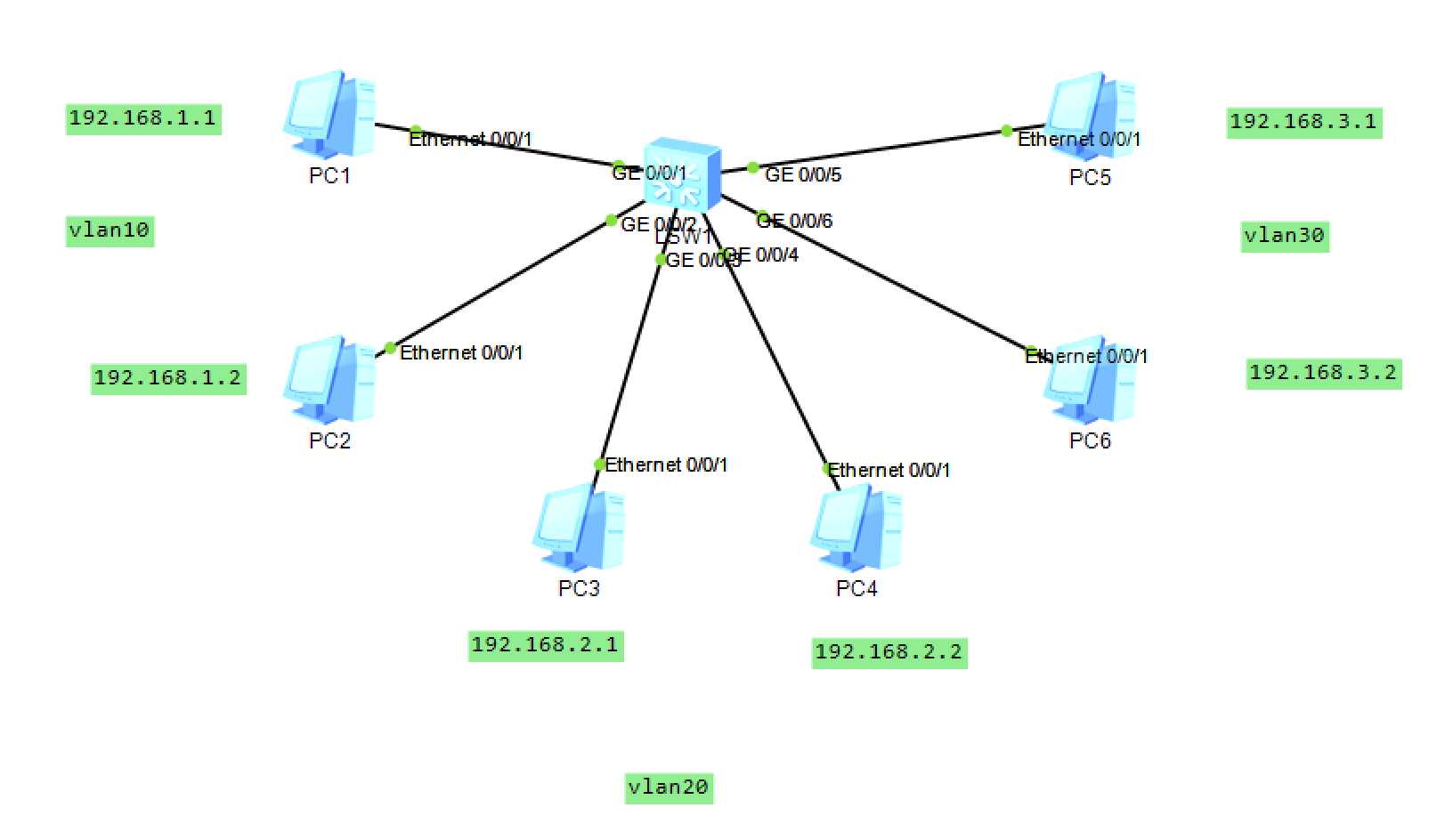

利用三层交换机实现vlan间路由的拓扑如下图。

划分了vlan10,vlan20,vlan30三个vlan，每个vlan下有两个pc。所有PC都通过交换机LSW1相连。使PC1、PC2内部互访，PC3、PC4、PC5、PC6实现vlan间互访。

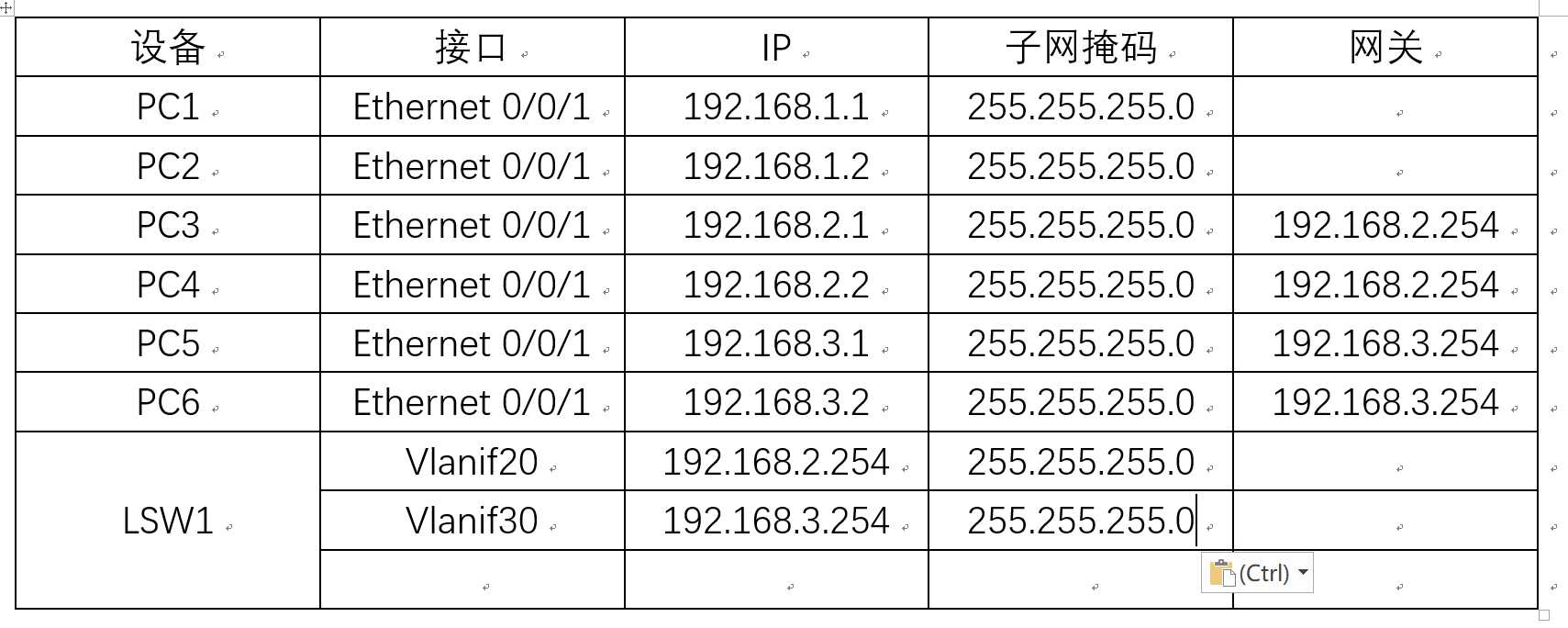

编址

根据编址配置PC的ip地址

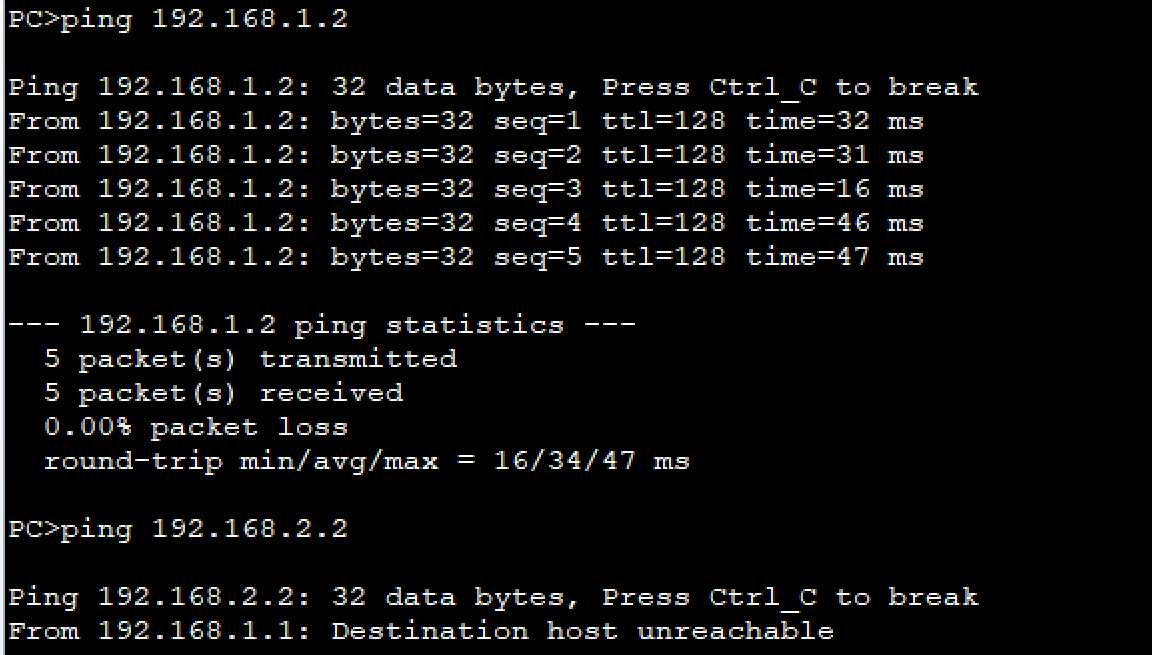

完成后检查连通性，同网段的PC之间可以ping通

不同网段的不能ping通

配置3层交换机实现vlan20和vlan30之间的通信

创建vlan

vlan batch 10 20 30

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 10

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 10

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 20

interface GigabitEthernet 0/0/4

port link-type access

port default vlan 20

interface GigabitEthernet 0/0/5

port link-type access

port default vlan 30

interface GigabitEthernet 0/0/6

port link-type access

port default vlan 30

创建vlanif接口

interface vlanif 20

ip address 192.168.2.254 24

interface vlanif 30

ip address 192.168.3.254 24

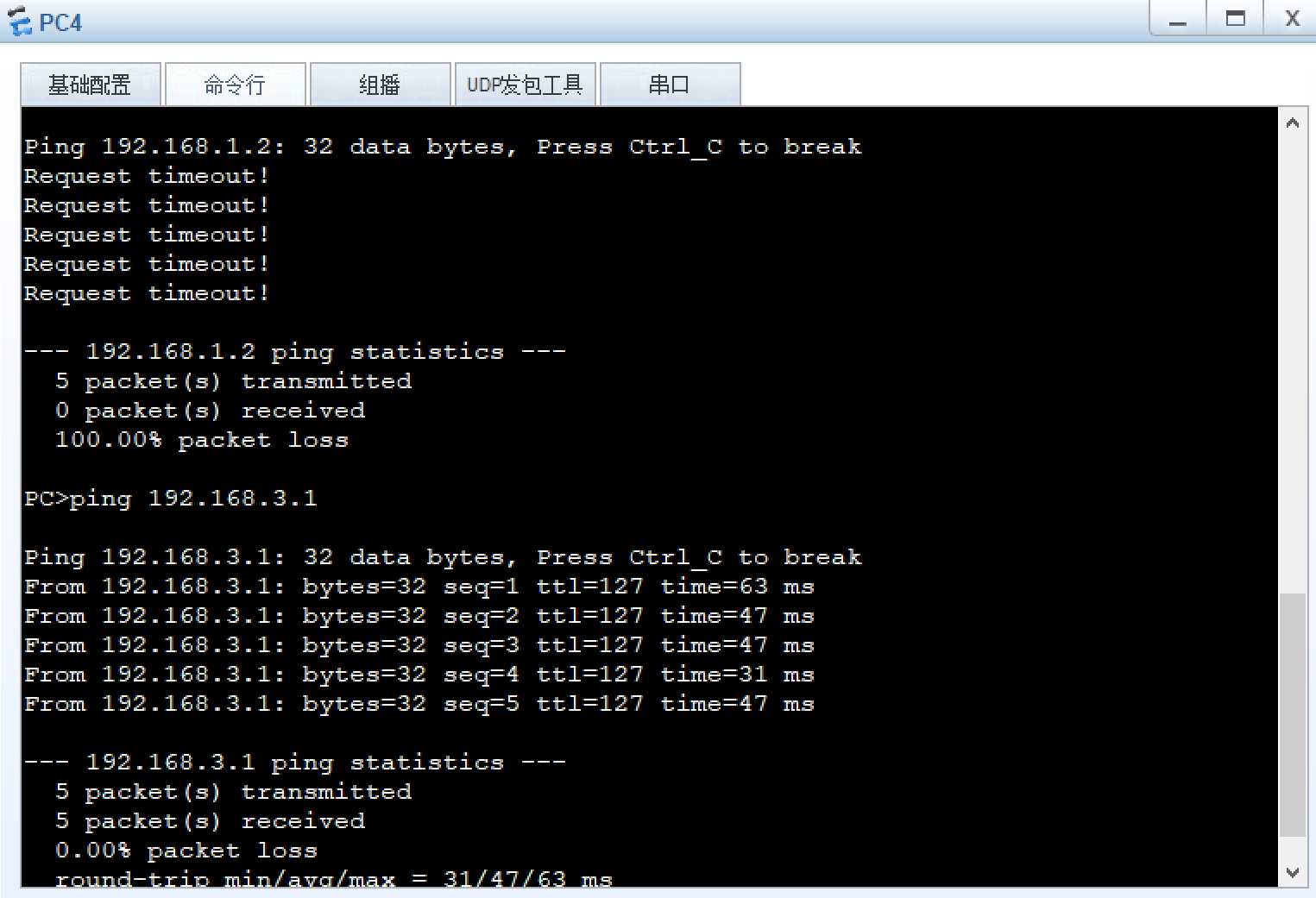

这样vlan 20和vlan 30连在一起了
