功能码4的功能是读输入寄存器，下面是modbus poll的communication中截取的一段发送、响应的数据，
Tx:020-01 04 00 00 00 01 31 CA
Rx:021-01 04 02 00 02 38 F1
分析如下：
poll端：
connection选项就不细讲了，rtu模式，8N1的通信方式。

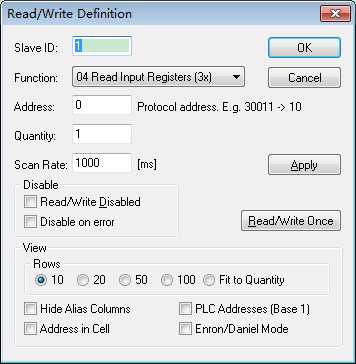

setup选项，选择如下：
点击ok，就可以通信了。
slave端：
connection选项就不细讲了，rtu模式，8N1的通信方式。

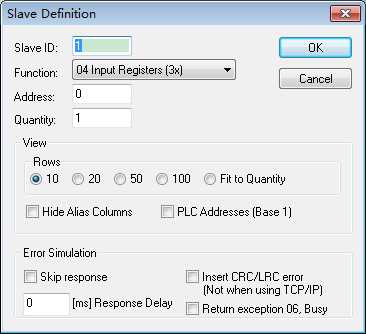

setup选项，选择如下：
点击ok，就可以通信了。
两段都设定好了，就可以正常通信了。这里我使用了虚拟串口的，如果是实际情况，需要根据实际情况来选择串口号码。

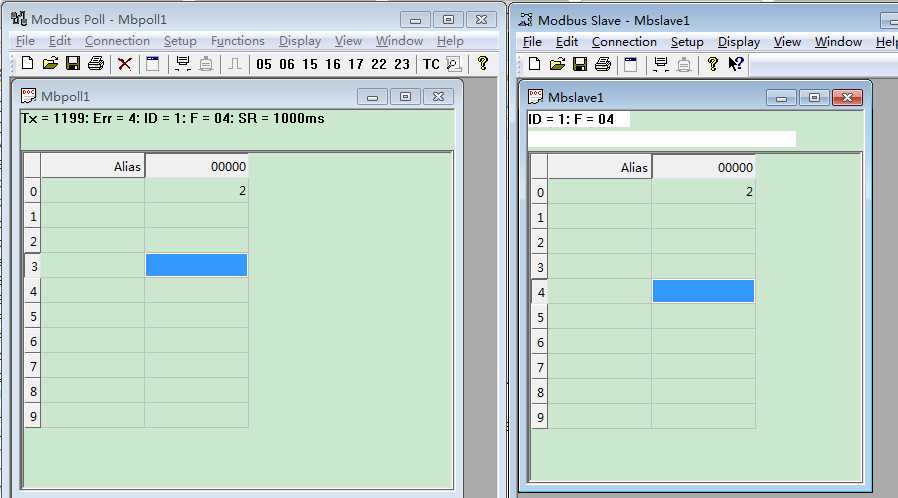

通信情况如下：
通信码分析：
Tx:020-01（从机地址） 04（功能码4） 00（寄存器起始地址高位） 00（寄存器起始地址高位） 00（寄存器个数高位） 01 （寄存器个数高位）31（CRC 低位） CA （CRC 高位）
说明是从寄存器1开始，读取1个寄存器的数值
Rx:021-01（从机地址） 04（功能码4） 02（字节数） 00（数据高位(地址 30000)） 02（数据低位(地址 30000)） 38（CRC 低位） F1 （CRC 高位）
可以见得，RX回复的数据是16bit的数据，两个字节。
