UML图表示类与类之间的关系

时间:2019-12-31 11:41:54      阅读:95      评论:0      收藏:0      [点我收藏+]

类和类之间的关系(细分)

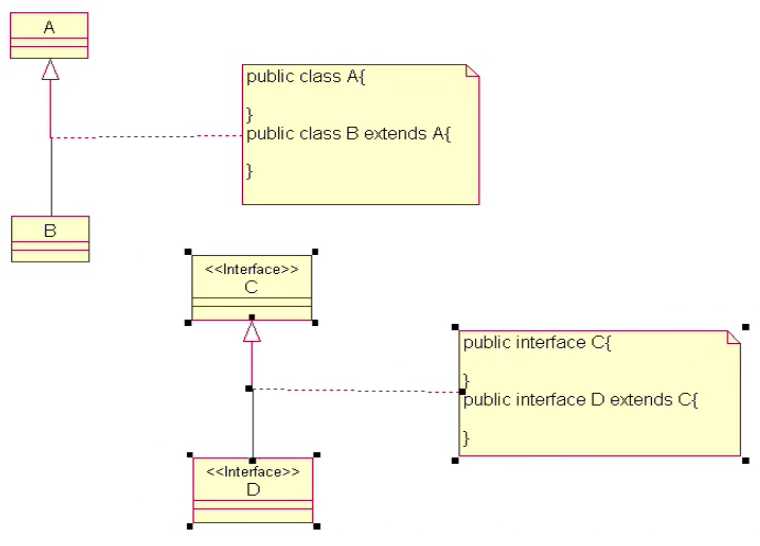

1.泛化关系(类与类之间的继承、接口与接口之间的继承、A is a B)

技术分享图片

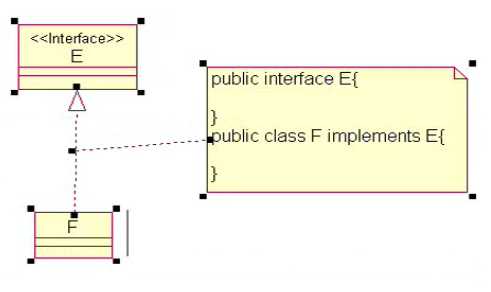

2.实现关系(A like a B)

技术分享图片

 3.关联关系(A has a B)在A对象中有B对象的引用

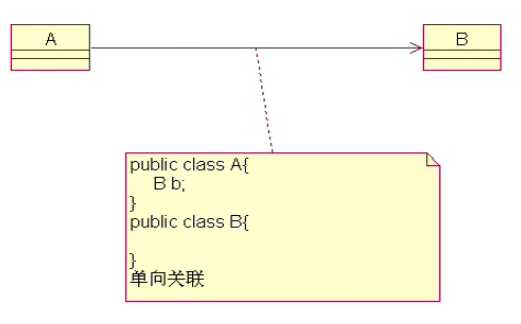

  单项关联

 技术分享图片

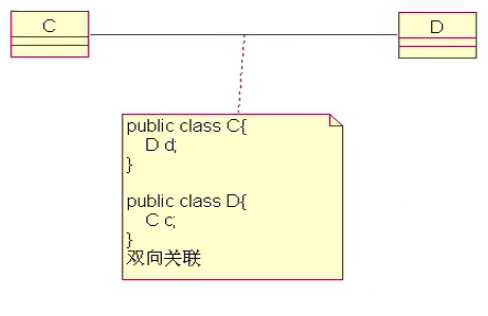

 双向关联

技术分享图片

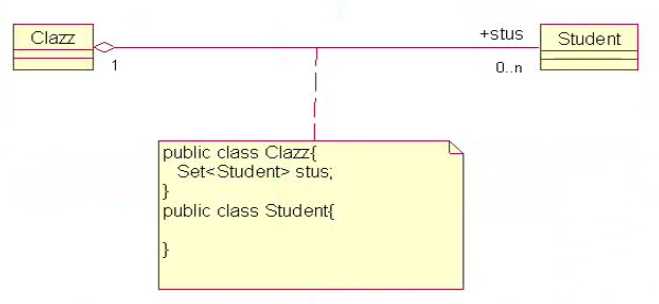

 4.聚合关系(是一个特殊的关联关系,整体和部分之间的关系,整体不会决定部分的生命周期)

技术分享图片



 5.合成关系(是一个特殊的关联关系,整体和部分之间的关系,整体会决定部分的生命周期)

技术分享图片

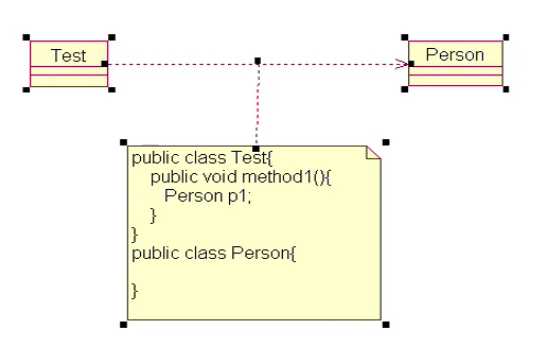

 6.依赖关系(主要体现在局部变量上,类和类体中的局部变量之间的关系,方法执行结束,该局部变量内存就消失了)

 技术分享图片
