首先说明一下，截图范围太大，导致网页在正常比例下图片中的文字看不清^ ! ^，将网页放大即可。
一、准备工作

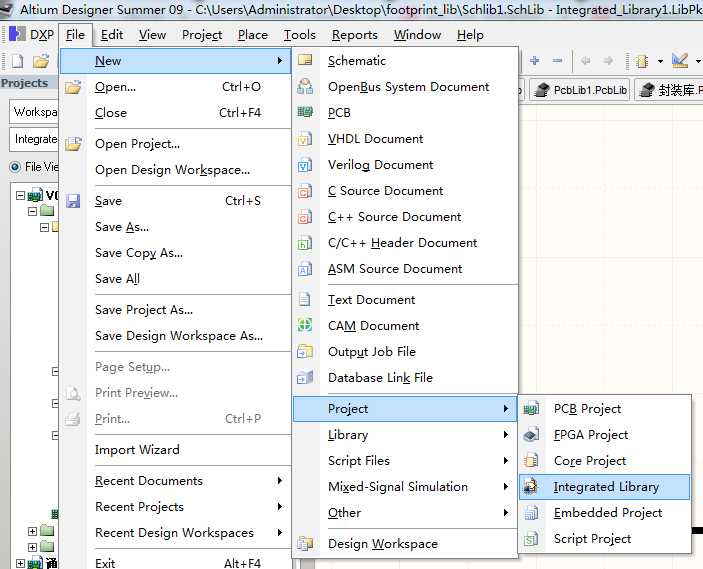

1.新建集成库工程

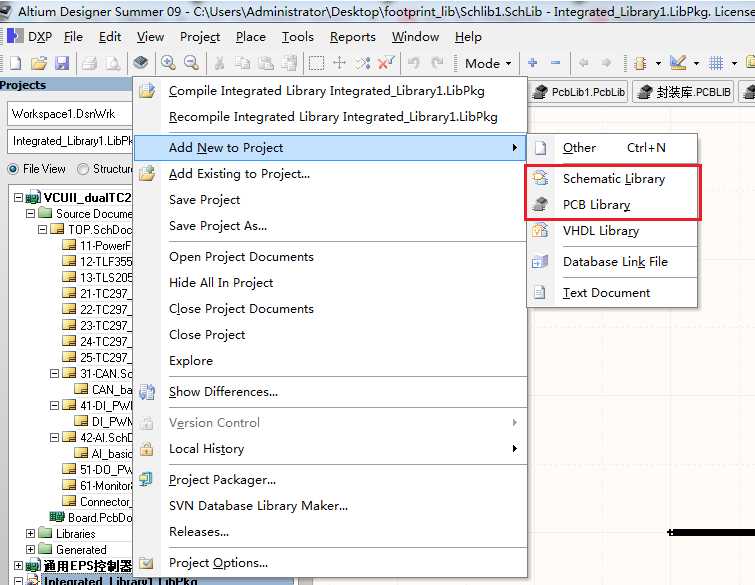

2.添加原理图和PCB封装库文件
3.准备好的工程如下图所示
二、创建原理图封装和PCB封装

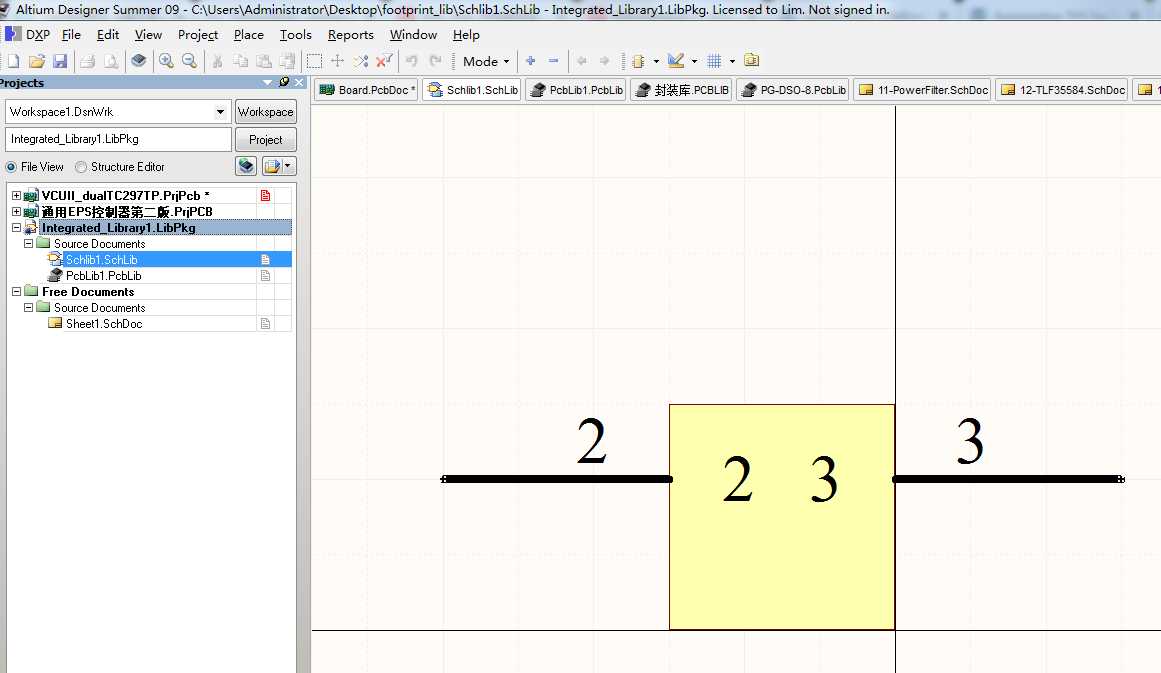

1.随便画一个2个引脚的原理图封装

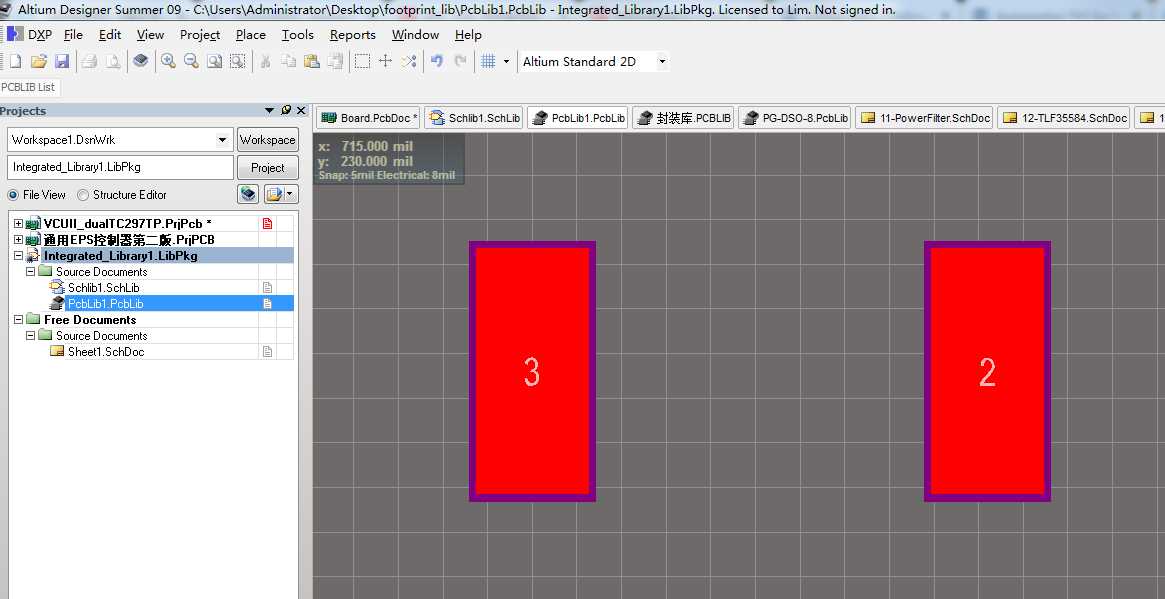

2.画对应的PCB封装

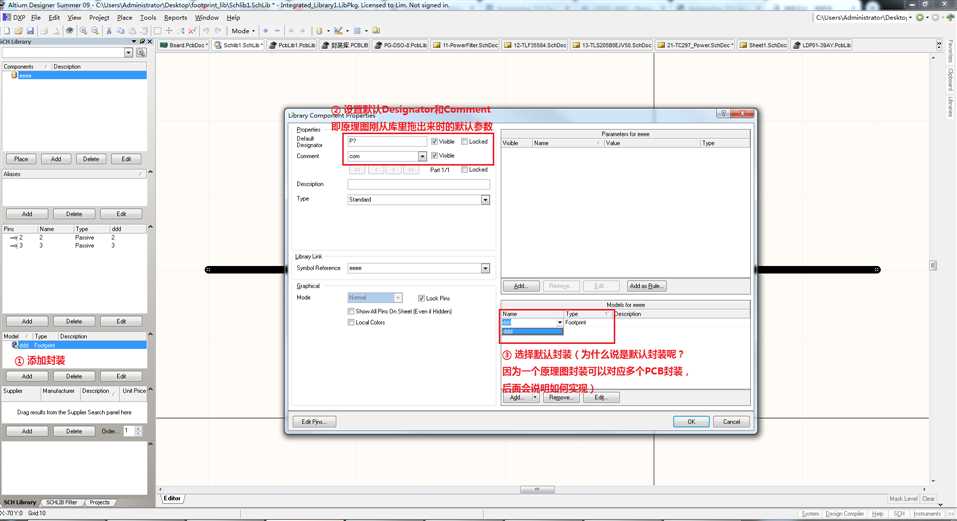

3.设置原理图封装的属性

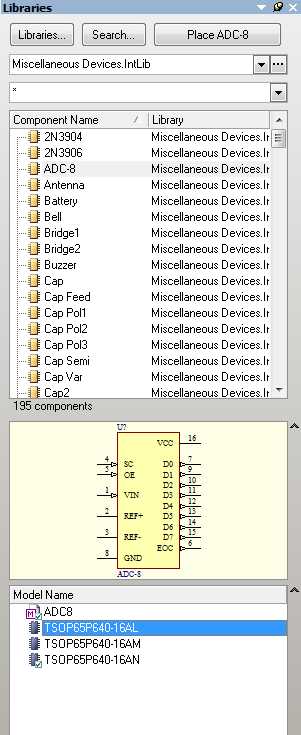

4.给原理图封装添加多个PCB封装（在使用时方便选择不同型号的封装，如电阻电容根据实际的型号选择0402、0603、0805等封装）

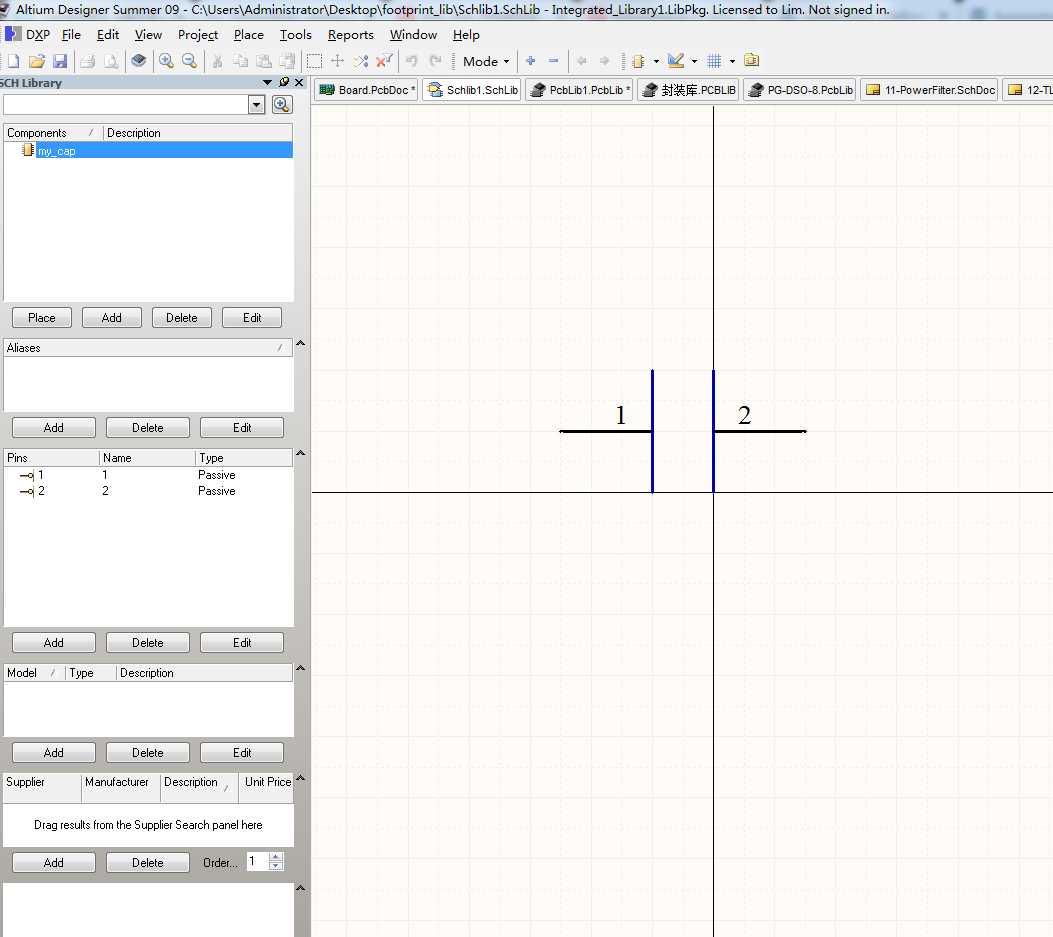

（1）画一个电容的原理图封装

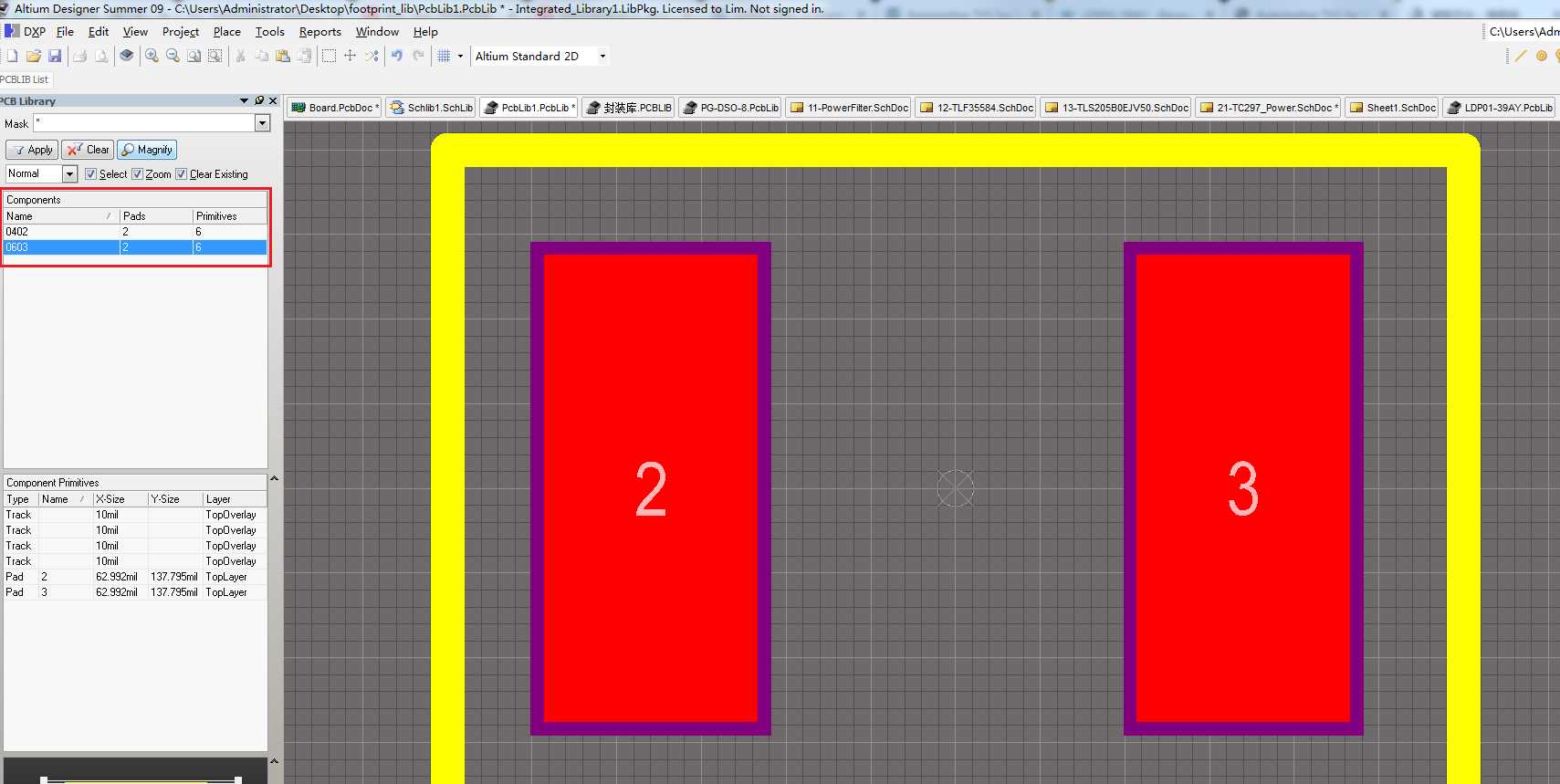

（2）画0402和0603的PCB封装

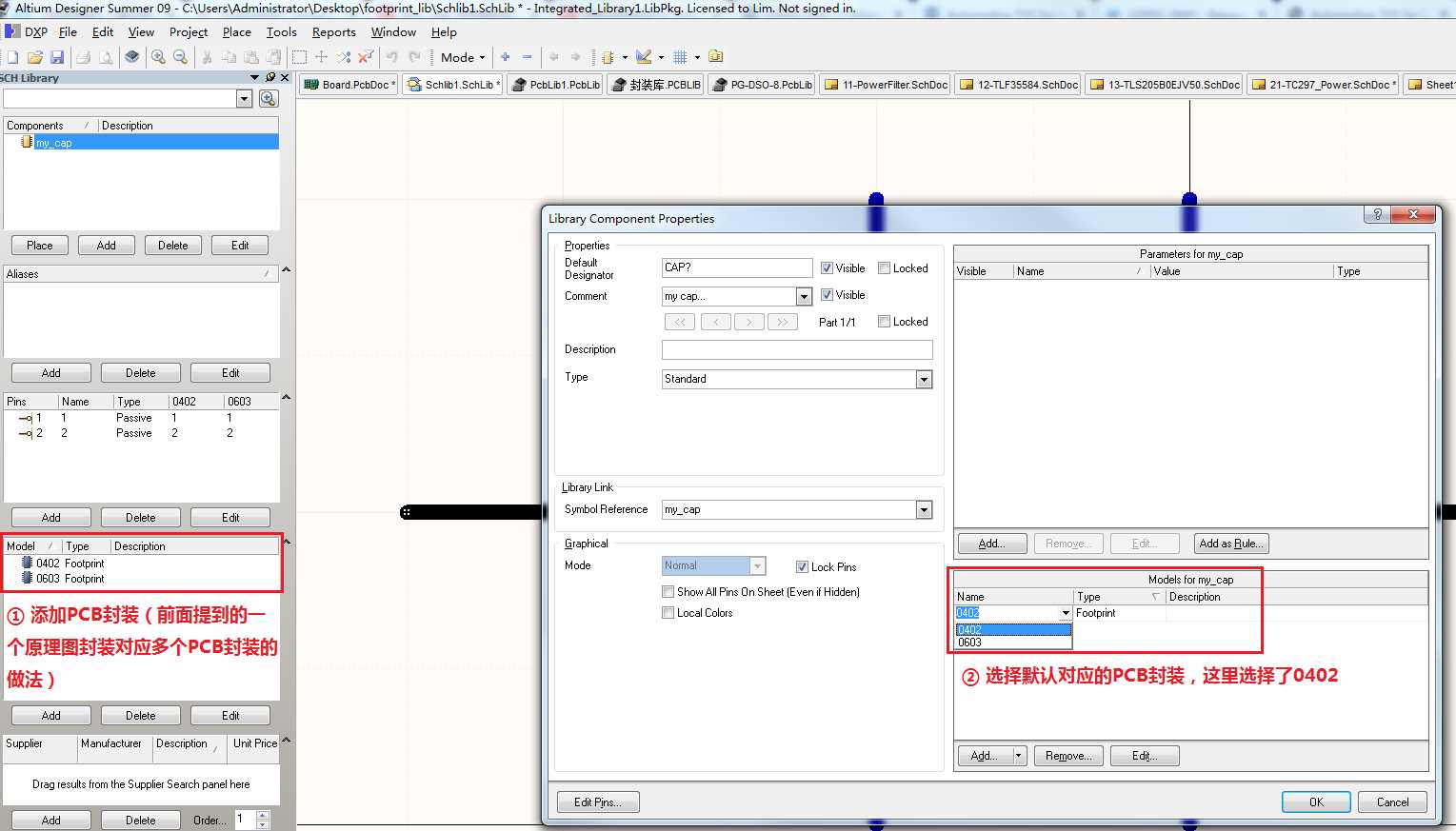

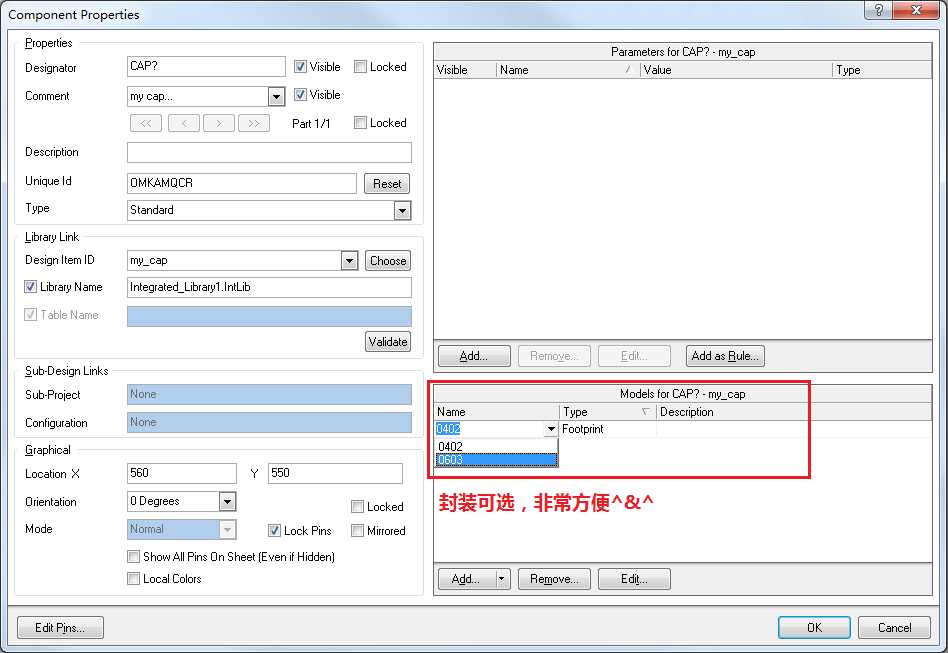

（3）为原理图封装添加对应的PCB封装并设置默认封装
三、编译生成集成库

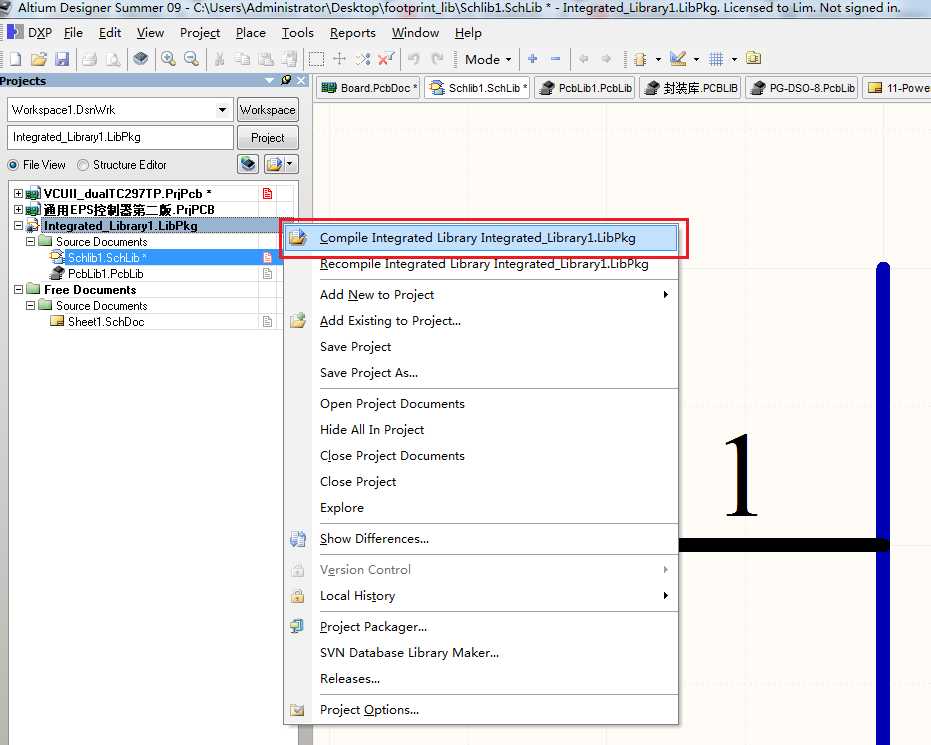

1.右键工程，选择编译工程

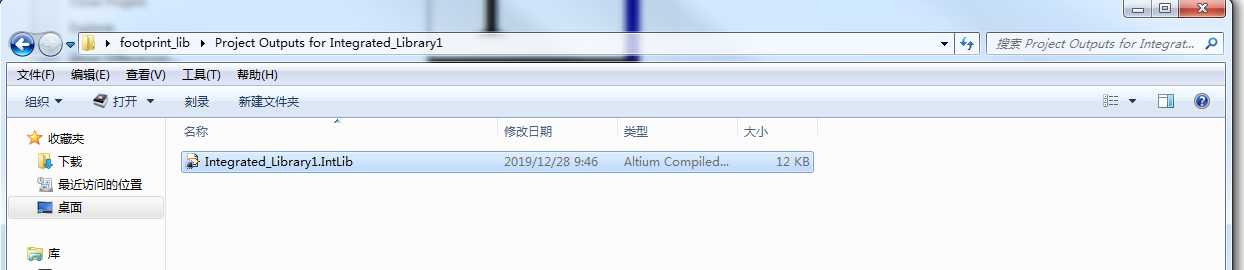

2.编译生成的.IntLib文件在工程目录下的Project Outputs for <project name>文件夹下

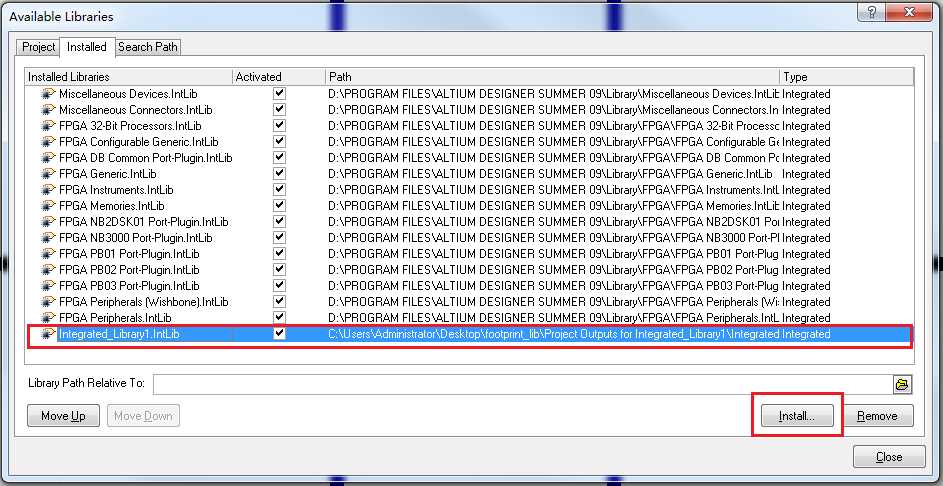

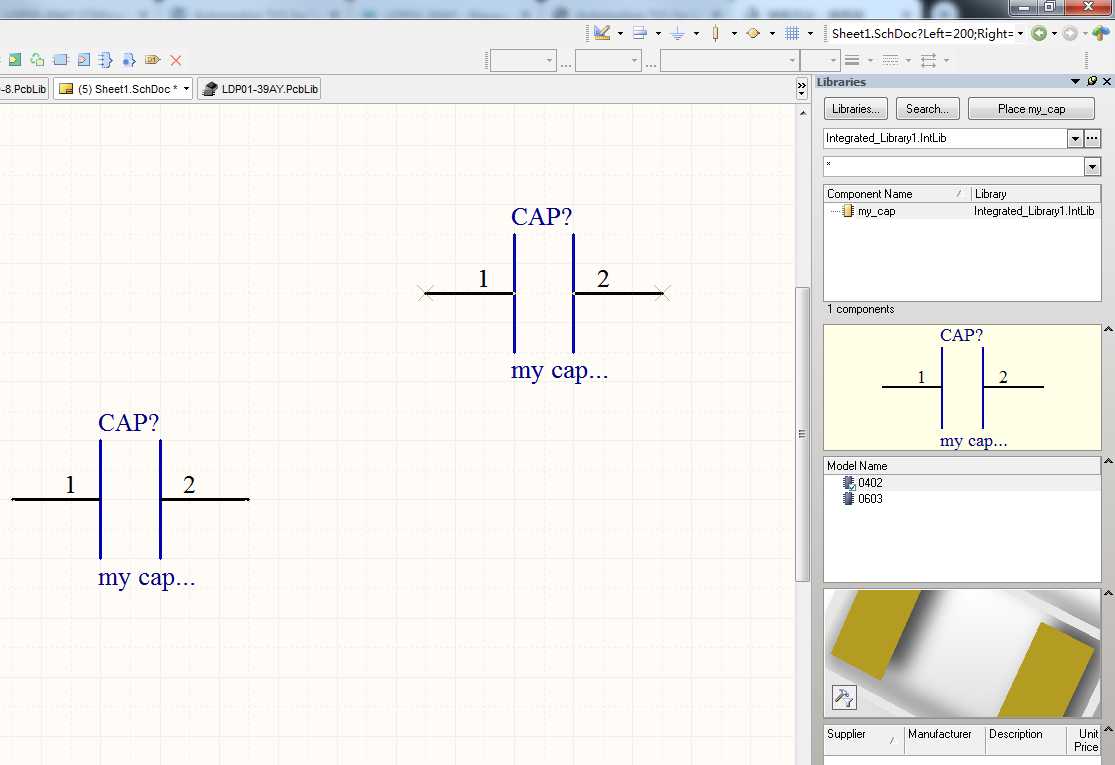

3.将集成库导入到库中即可使用
四、补充
集成库中可以包含很多的元器件的原理图封装和PCB封装，就像自带库一样，这里只画了一个电容的，未来可以再添加电阻电感之类的，然后给集成库命名为“无源器件”（或者做一个MCU的集成库，包括MPC5675K和TC297等）。
