1.在使用sheet symbol做多通道重用设计时，room所覆盖的范围是最底层的原理图——即Sheet Symbol层级一下的原理图。所谓覆盖是指room中包含的器件以及对器件的编号。
2.只要两个room中的各对应元器件的通道偏移量相同，就可使用copy format功能
问题：一个工程中含有2套完全相同的电路（如冗余设计），并且每一套中又包含有重复使用的电路。即既有底层的重用设计又有顶层的重用设计（或者叫多通道设计）
解决方案：先做底层多通道设计，再做顶层多通道设计。

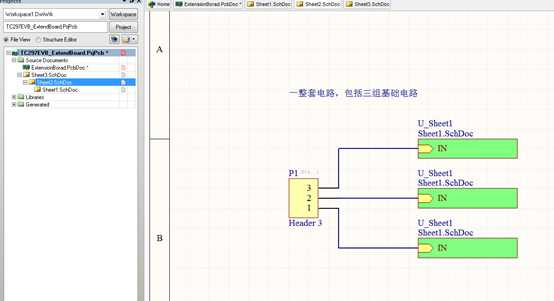

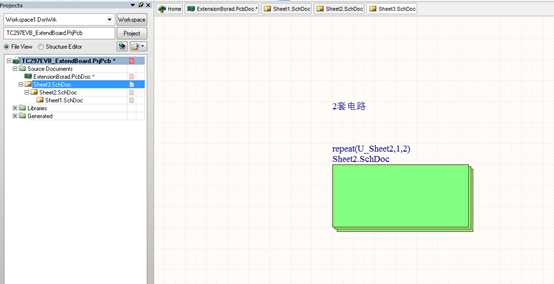

1.用sheet symbol作出2套顶层电路，每一套又包含3套底层电路
2.先不管另一套，首先结合多通道和room的方法完成一套电路的布置（例如对6路CAN电路进行多通道的设计、布局和走线）。
3.布置完成后删除所有room和component class，然后给两套电路各加一个room
4.分别对两个room中的元器件进行channel offset的设定，保证两套电路中对应元器件的offset相等。
5.将两个room对应的component class添加到一个Design Channel Class中。
6.使用room格式刷另一套电路

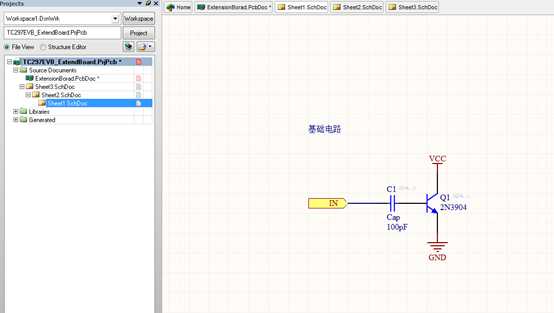

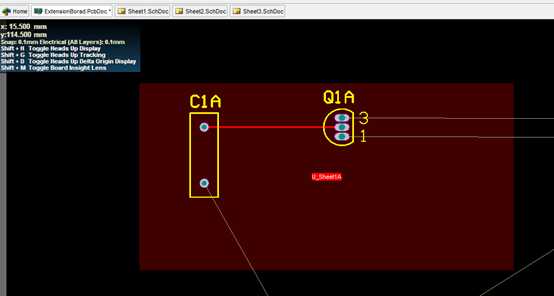

先布置一路基础电路：

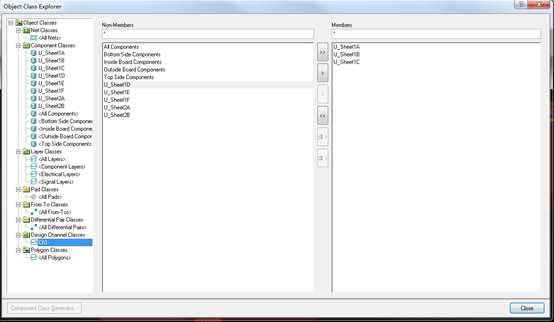

*1.设置class
*2.设置channel offset

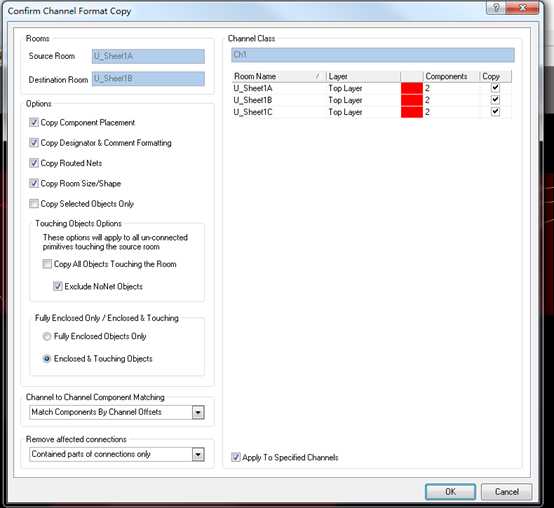

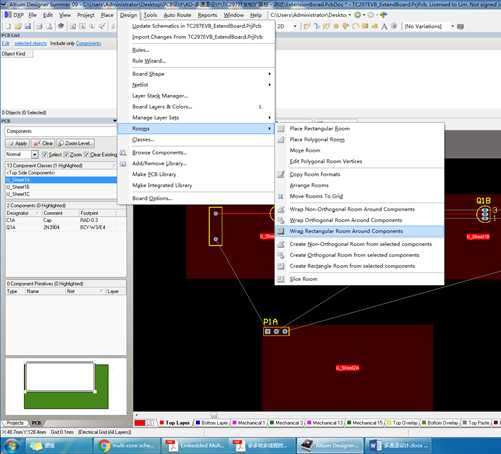

*3.使用room“格式刷”

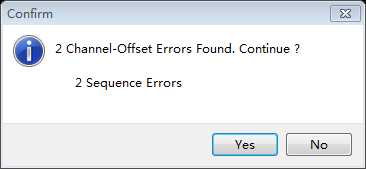

实际上只要offset对应一致就没问题，这里忽略报错。

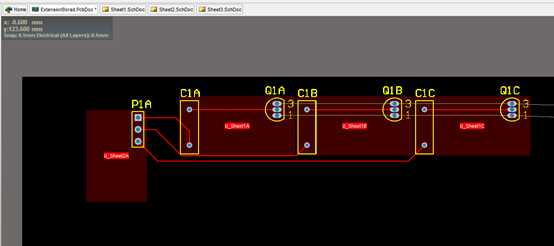

整理一下room大小
对第一套进行布线
--------------------------------------------------第一套电路布局完成----------------------------------------------------
删除所有component class
删除所有room

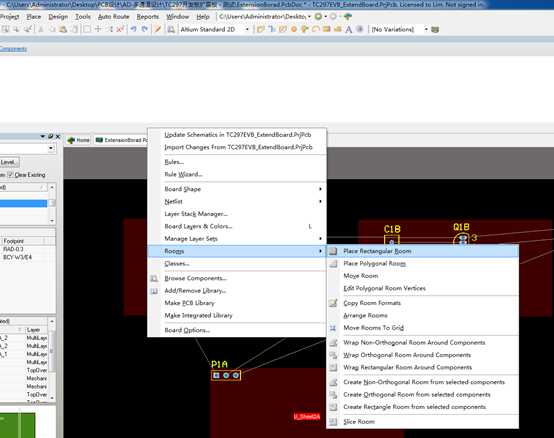

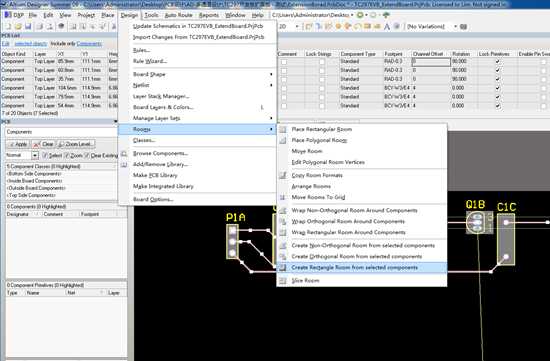

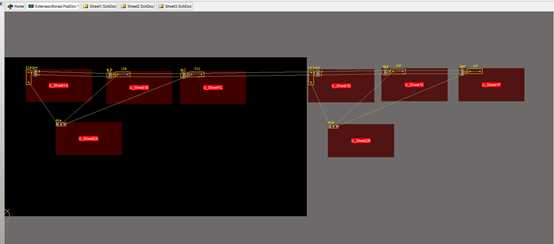

重新创建room

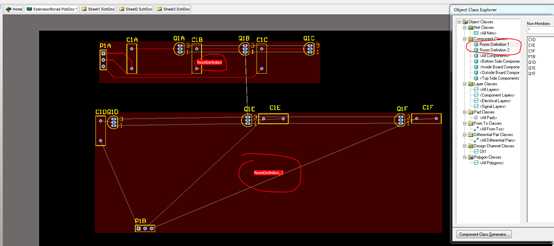

*重新创建room用于格式刷，此时class中自动多出两个component Class

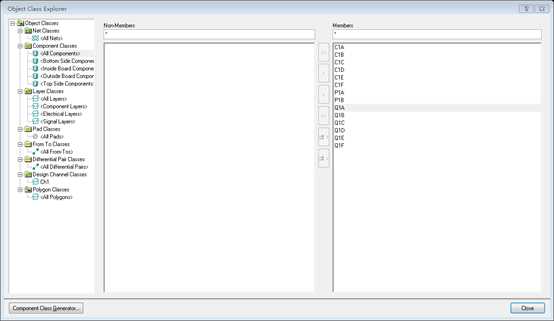

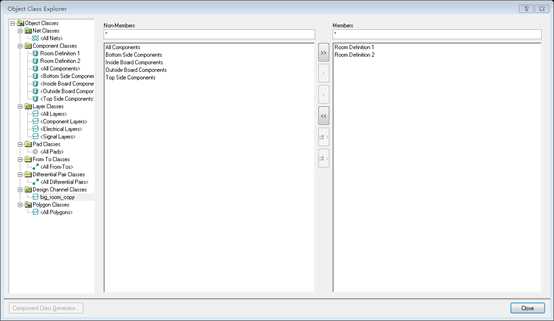

*删除Design Channel Class中的之前定义的Ch1，重新创建一个，将两个room对应的器件class添加进来。
*将两个room中对应器件的channel offset设置好

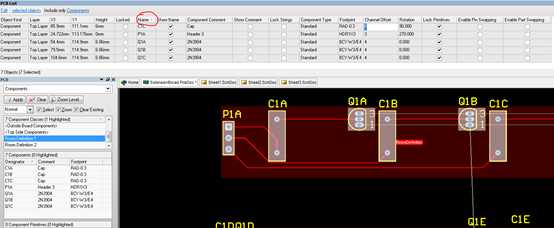

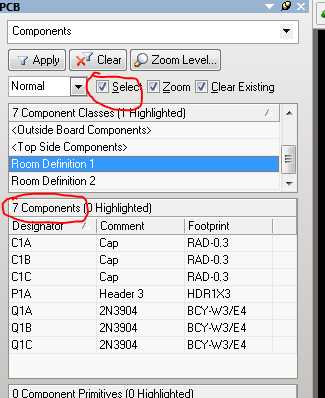

先设置第一套电路的。在PCB面板中选择第一个room，可以看到共包括7个器件

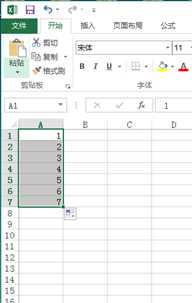

新建一个excel，复制一列从1到7的数（或者其他无重复元素的数列也可以）
打开PCB list，按名字升序排列器件

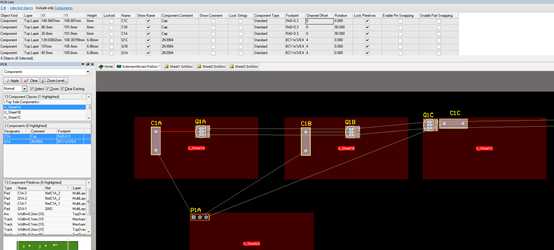

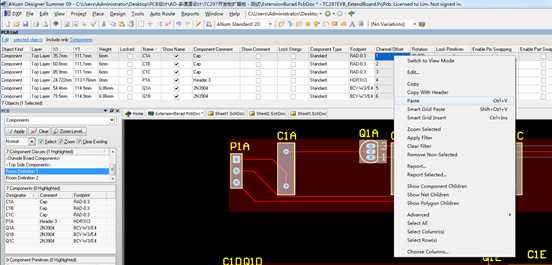

鼠标点击channel offset框格，右键切换到edit mode，再右键，点击paste，然后切换回view mode（防止序号错乱），于是第一套电路的器件的offset就设置好了，用相同的方法设置好第二套电路的。

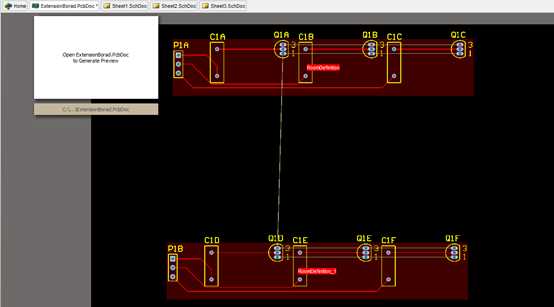

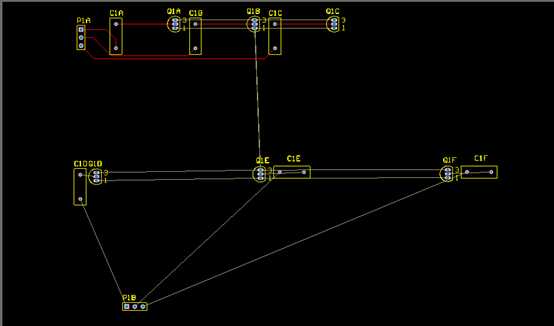

以上三个主要步骤完成后，就可以使用room的copy room format的功能了，最后用“格式刷”完成的电路如下：

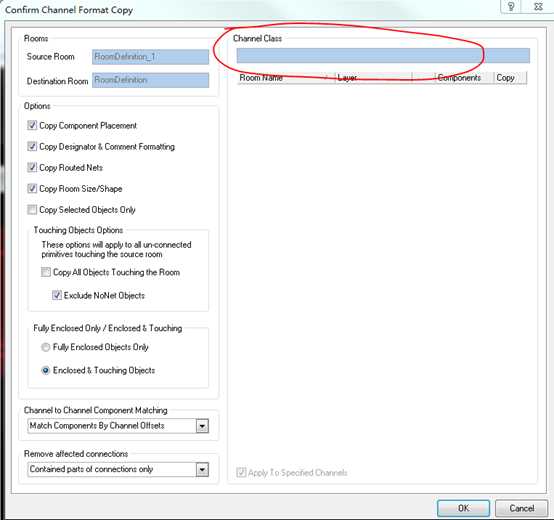

在刷的时候可能并没有识别出channel class，这是因为room的名字和他所包含的component class的名字不一致，如图。
这时只要将room改成和component class一样的名字即可，如图。

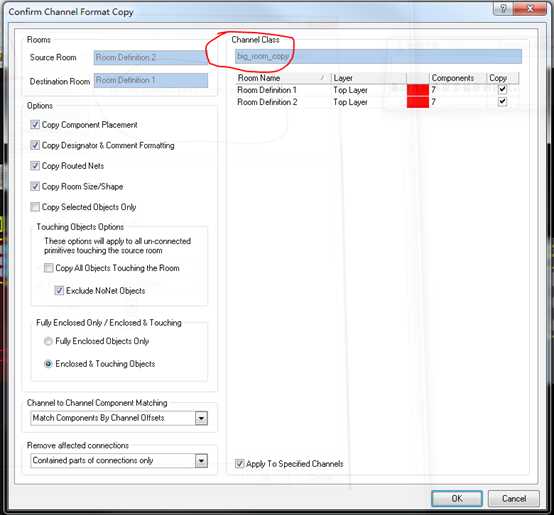

这样在使用room格式刷时就能够识别出Channel Class了，如图。
实际上应该只需要将两个room中的器件offset设置成对应一致，而不用设置Channel Class，进而也不用改room的名字，因为之前没有识别出Channel Class也能完成格式刷功能，room格式刷只是根据offset来完成其功能的。

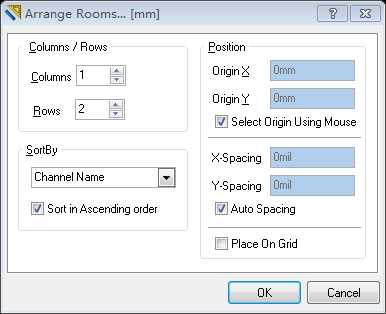

将两套电路对齐：先选中2个room，然后design->room->arrange rooms
调整2套电路
完成！
如果想要了解room“格式刷”的具体原理，参考官方word说明文档——Multi-channel Design with a Flat Project.doc
