logisim自动生成电路

之前再做有关logisim有关的实验时,一直在傻乎乎地连线,而我是看了mooc有关的视频时,才知道logisim有自动连线的功能.

自动连线需要事先知道输入与输出的真值表或者全部的表达式,将其填入logisim的分析电路功能中,接下来我将以生成38译码器为例.介绍详细步骤.

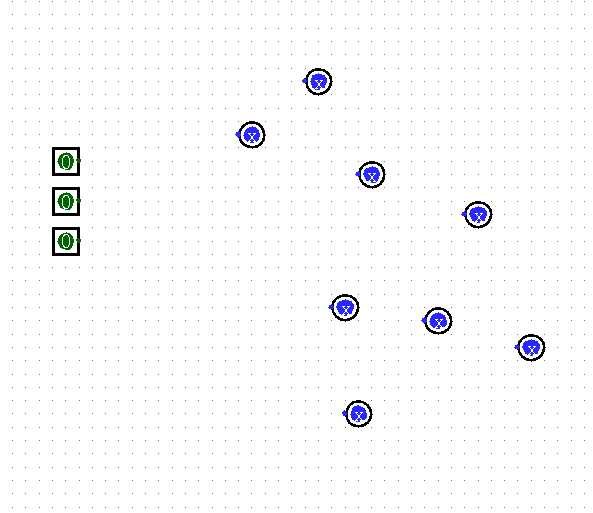

1.定好输入输出

注意只能是一位的输入和输出

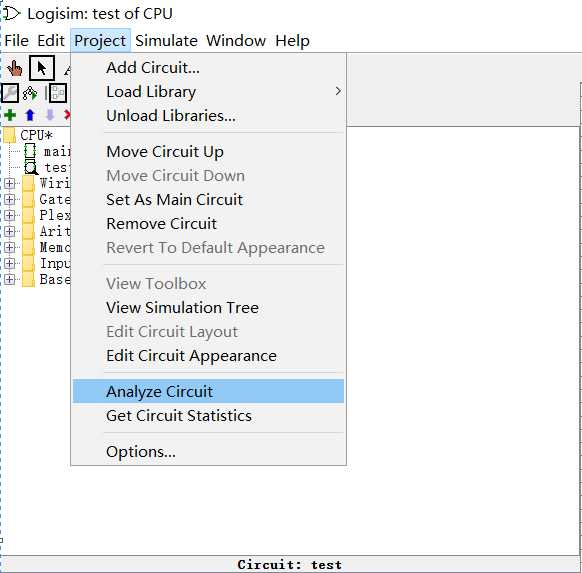

2.点击logisim中的project,再选择Analyze Circuit

3.选择相应的逻辑表达方式

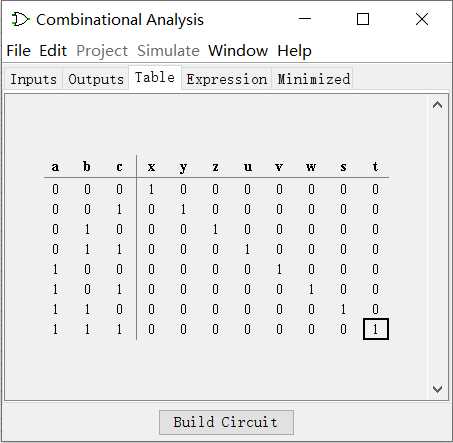

推荐使用table(真值表)

输入输出比较复杂时,选择表达式也是一个不错的选择

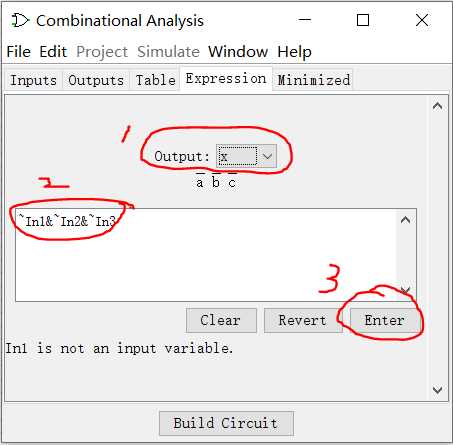

①注意,38译码器共有八个输出,所以要为这八个输出提供逻辑表达式
②在此输入逻辑表达式
③输入完毕后,按下enter,output下方就会显示公式.

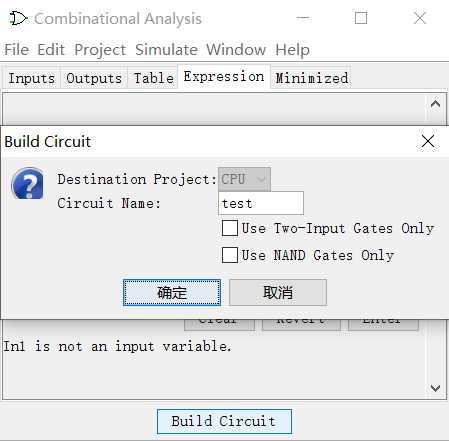

4.点击Build Circuit,生成电路

Use Two-Input Gates Only表示只使用两个输入的Gate来组成电路
Use NAND Gates Only 表示只使用与非门.

然后点击确定就行了

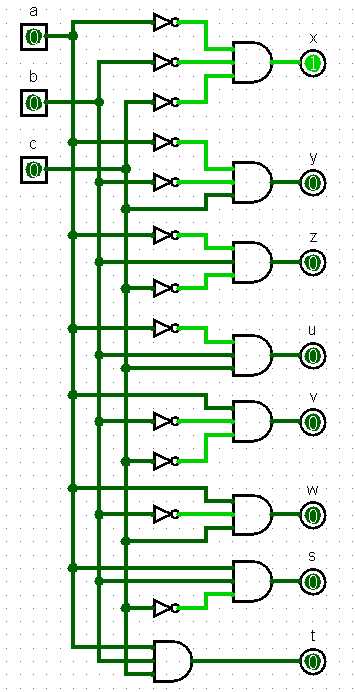

效果如下所示

磨刀不误砍柴工啊,干活之前多多学习一下工具的使用,可以节约不少时间
