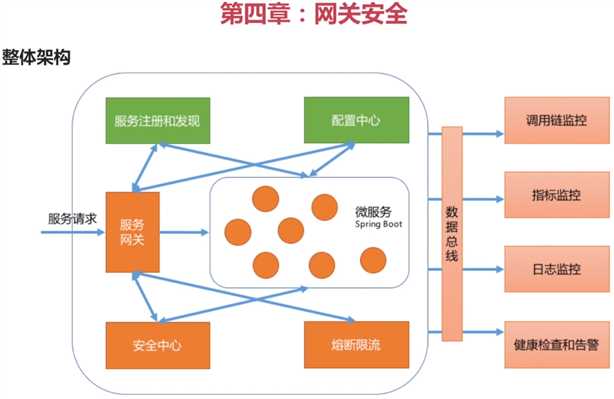

这个图适用于中小公司的微服务架构
微服务：SpringBoot 写的Rest服务
服务注册与发现：微服务所必备的。每个微服务都会到上边去注册。不管是微服务之间的调用，还是服务网关到微服务的转发，都是通过服务注册和发现拿到服务的信息，来进行服务的调用或转发。
配置中心：统一管理配置的地方。
服务网关：所有外部请求的入口。微服务不会直接向外暴露，都是通过服务网关来进行转发。
安全中心：整个微服务的认证授权。
熔断限流：统一的管理微服务的限流、熔断、降级等。。
数据总线：左边大块里发生的所有事情，都会通过数据总线（消息队列，根据业务场景，可能是多种）
调用链监控 Tracing：一个请求进来经过了哪些微服务，每个微服务上耗了多长时间，服务的性能瓶颈在哪里。
指标监控 metrics：流量、业务指标
日志监控 log：把所有微服务的日志统一采集起来
健康检查和报警：比如某一个服务的响应时间大于多少就报警 ，某一天的流水有异常了就报警，日志出现某些元素就报警。等等
下面开始写代码。
