《广州医科大学考务管理系统的研究与分析》论文笔记（十二）

标题：基于构件模型和 叮 建模的信息系统的分析与应用

一、基本信息

时间：2010
来源：合肥工业大学
关键词：： 构件 、建模 、教务管理信息系统、UML

二、研究内容

1、基于UML统一建模语言的业务流程分析建模

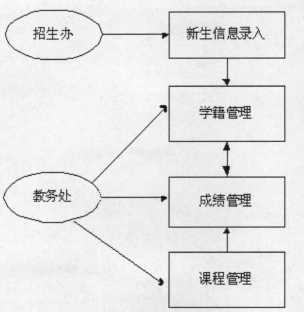

1）教务管理信息系统

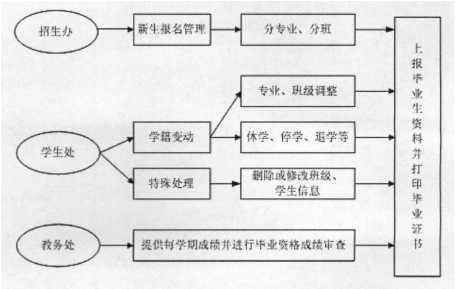

2）学籍管理子系统业务流程图

3）课表管理子系统业务流程图

4）成 绩管理子系统的业 务流程 图

2、数据流程分析

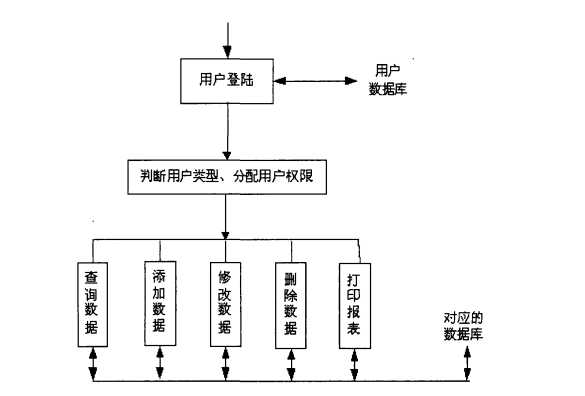

1）用户登陆流程

2）教务管理信息系统顶层数据流程简图

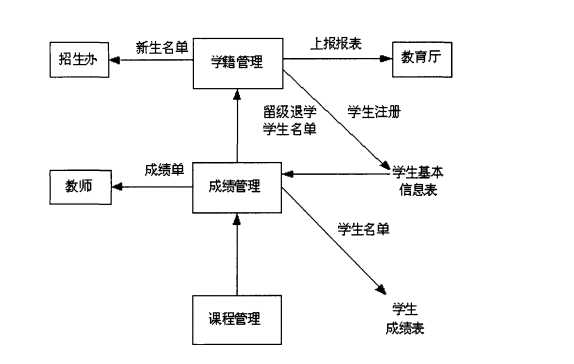

3）教务管理信息系统第一层数据流程简图

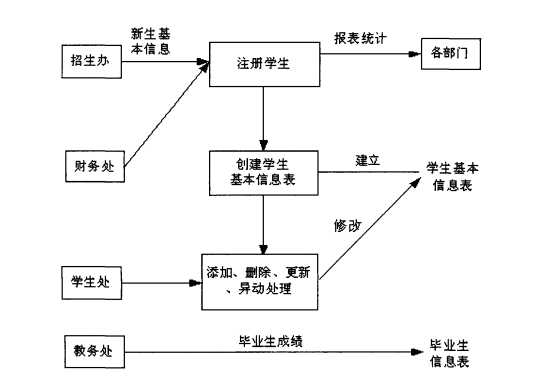

4）教务管理系统学籍 管理数据流程简图

教务管理系统包括三大部分成绩管理系统 、课表管理系统和学工管理系统 , 运用UML统一建模语言可 以方便 、 清晰的描述系统 的静态模型和动态模型。

三、结论

1、对整个教 务信 息管理 系统进行 了模 式分析 , 确立 了系统 的开发原则 。依据流程将系统划分为三大子 系统 , 并分别对各 自所要完 成的功能进行详细分析 。
2、教学 管理信息系统 的设计和部 分子系统 开发 , 实现 了三层 结构 的客户机 服务器模式 , 并利用 统一建模语 言 , 对该系统进行 了信息建模 分析 。
3、使用 相应 的数据库 方法和手段 , 规划 、 设计 出具 体模块 的数据 模型和数据库表格 。
4、设计 出三个子系统 所要实现 的具体功 能 , 完成子 系统之 间数据 的相互联系和共享 。

四、参考文献

[1] 梁 卓 韬.基于构件模型和UML建模的信息系统的分析与应用[J].合肥工业大学,2010.1-2
