s3c2440裸机编程-时钟编程(一、2440时钟体系介绍)

1.总线框架

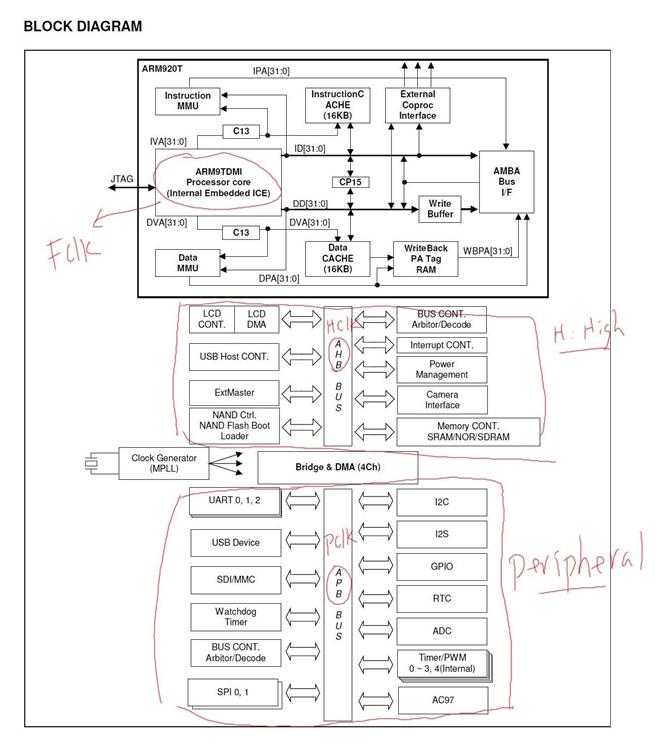

下图是2440的总线框架，其中有AHB(Advanced High performance Bus)高速总线,APB(Advanced Peripheral Bus)外围总线。

不同总线对应不同的时钟。

SOC <-> FCLK
AHB <-> HCLK
APB <-> PCLK

其中：

1.使用AHB总线的有：LCD控制器、usb控制器、中断控制器、内存控制器等...

2.使用APB总线的有：i2c、spi、timer、gpio、adc等...具体上图。

2.时钟框架

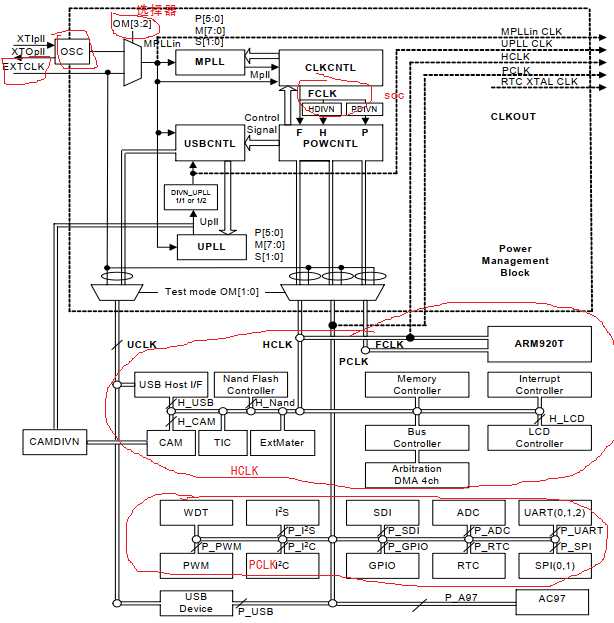

下图表示2440 Soc的时钟框图：

下面从细节上讲解时钟体系：

1.如何选择时钟源：

s3c2440时钟源有2个，一个是OSC，一个是外部时钟EXTCLK,上面的时钟框图有标记，当然大家也可以查看手册“Figure 7-1. Clock Generator Block Diagram”。

那么如何选择是OSC还是EXTCLK呢？

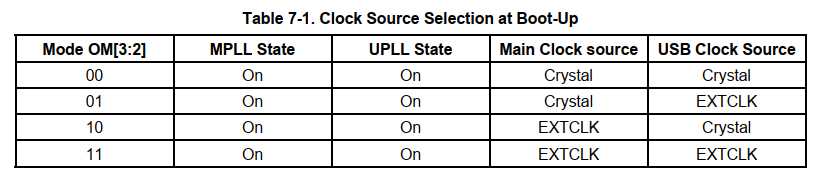

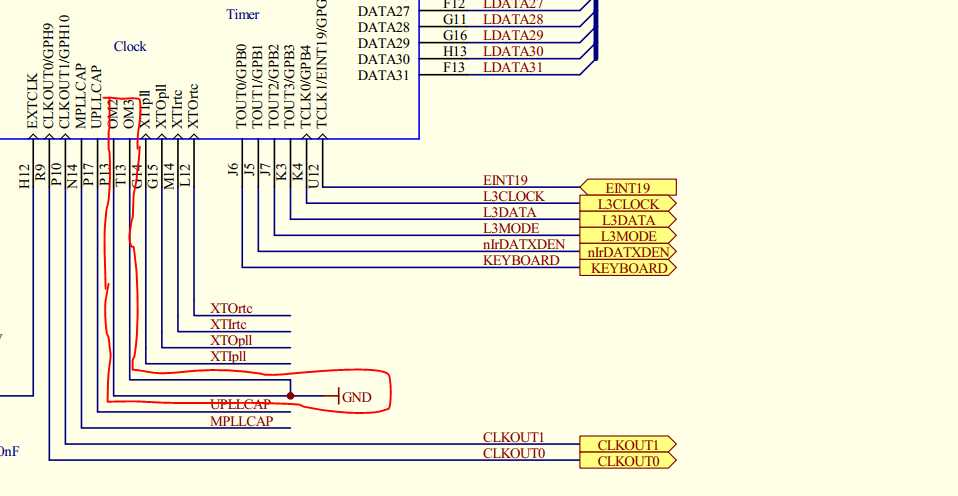

打开原理图，OM3,OM2的引脚接地，那么OM[3,2]=00.所以根据手册“Table 7-1. Clock Source Selection at Boot-Up”可知时钟源为OSC晶振。

2.如何得到HCLK,PCLK，UCLK?

先了解下PLL, DIV

PLL:用锁相环进行倍频
DIV:用分频器进行分频

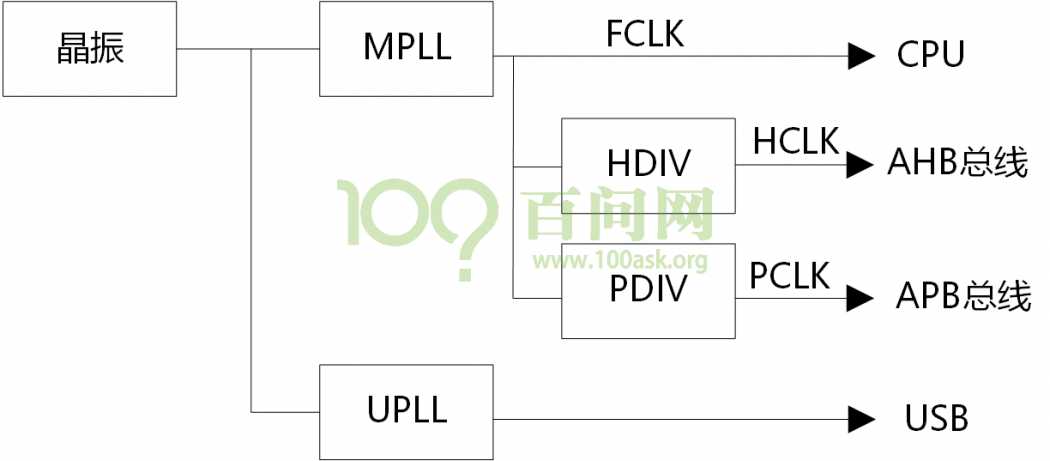

如下图：

生成的MPLL(Main PLL)和UPLL(USB PLL)，MPLL直接提供给FCLK，通过HDIVN分频给HCLK，通过PDIVN分频给PCLK，再传给下面的各个设备。

osc经过UPLL(USB PLL)得到UCLK。
