NFC读写器调试总结20191203

       以下为NFC读写器调试经验总结：

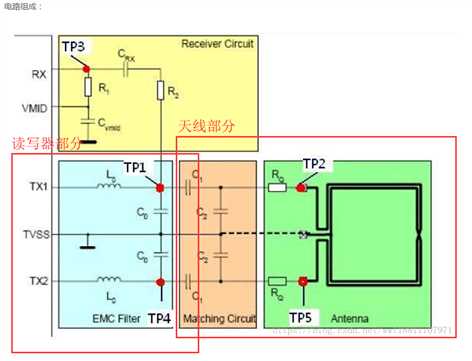

1、读写器部分，从TX1/TX2输出的13.56MHZ信号主要由L0/C0构成低通滤波器，用于滤除13.56MHZ的高次谐波，取值L0=1UH,C0=47PF时候，谐振频率大概在25.7MHZ左右；

                           确定好L0和C0之后，调试C1的值，由L0/C0/C1构成T型匹配网络。需要把谐振频率调制在13.56MHZ左右，同时记录负载阻抗和输入阻抗对应关系；（这里输入阻抗为IC输出阻抗，输出阻抗为天线加线缆）；

2、天线部分，主要由线圈、串联电阻、并联电容、串联电容、连接线缆组成。
